10
Кабелями соедините имеющиеся на ресивере клеммы для АС с
акустическими системами, тщательно следя за совпадением
одинаковых полярностей (соединяйте с , с ). Несоответствие
полярностей приведет к слабому звучанию центрального канала,
неточной пространственной ориентации различных музыкальных
инструментов, ухудшению стереофонического звукового образа.
При выполнении соединений тщательно следите за тем, чтобы
отдельные жилы кабелей АС не контактировали с соседними
клеммами, с жилами кабелей других АС или с задней панелью
аппарата.
Импеданс АС
Если комплекты акустических систем А и В применяются по
отдельности, для использования в качестве фронтальных АС можно
подключать акустические системы с импедансом от 6 до 16 /Ом.
Будьте внимательны при одновременном применении двух пар фронтальных
АС (комбинация комплектов А + В), так как в этом случае должны
использоваться акустические системы с импедансом от 12 до 16 Ом.
Акустические системы с импедансом от 6 до 16 Ом можно подключать
для использования в качестве центральной АС, АС пространственного
звучания и АС тылового канала пространственного звучания.
Когда подключены АС с более низким импедансом, чем допускается
спецификациями, может быть активирован контур защиты, если
аппарат в течение длительных периодов времени работает на высоких
уровнях громкости.
ПРИМЕЧАНИЕ:
НИКОГДА не прикасайтесь к клеммам громкоговорителей при
включенном питании. Такие действия могут привести к поражению
электрическим током.
Замечание относительно импеданса акустических систем
Контур защиты может быть активирован, если аппарат в течение
длительного времени работал на высоких уровнях громкости в
условиях, когда подключены АС с более низким импедансом, чем
допускается спецификациями (например, АС с импедансом ниже 4
Ом). Если контур защиты активируется, то подача выходных сигналов
на АС отключается. Выключите питание аппарата, подождите, пока он
остынет, улучшите условия вентиляции вокруг аппарата, затем снова
включите аппарат.
Контур защиты
Аппарат оборудован быстродействующим контуром защиты.
Назначение контура состоит в том, чтобы защищать акустические
системы при следующих обстоятельствах: когда выход усилителя
мощности случайно подвергается короткому замыканию и по цепи
протекает очень большой ток; когда температура окружающей среды
становится необычно высокой; или когда аппарат на протяжении
длительного времени работает на высоком уровне выходных
сигналов, что приводит к экстремальному росту температуры. Когда
контур защиты активируется, подача выходного сигнала на АС
отключается, а индикатор питания начинает мигать. Если подобное
происходит, пожалуйста, предпримите следующие шаги: обязательно
выключите питание аппарата; проверьте, нет ли неисправностей в
проводке кабелей АС и входных кабелей; если аппарат очень
горячий, то обождите, пока он остынет. Улучшите условия
вентиляции вокруг аппарата и снова включите его.
Если контур защиты снова активируется, несмотря на отсутствие
проблем с кабельными соединениями и условиями вентиляции
вокруг аппарата, выключите питание и обратитесь в сервисный центр
DENON.

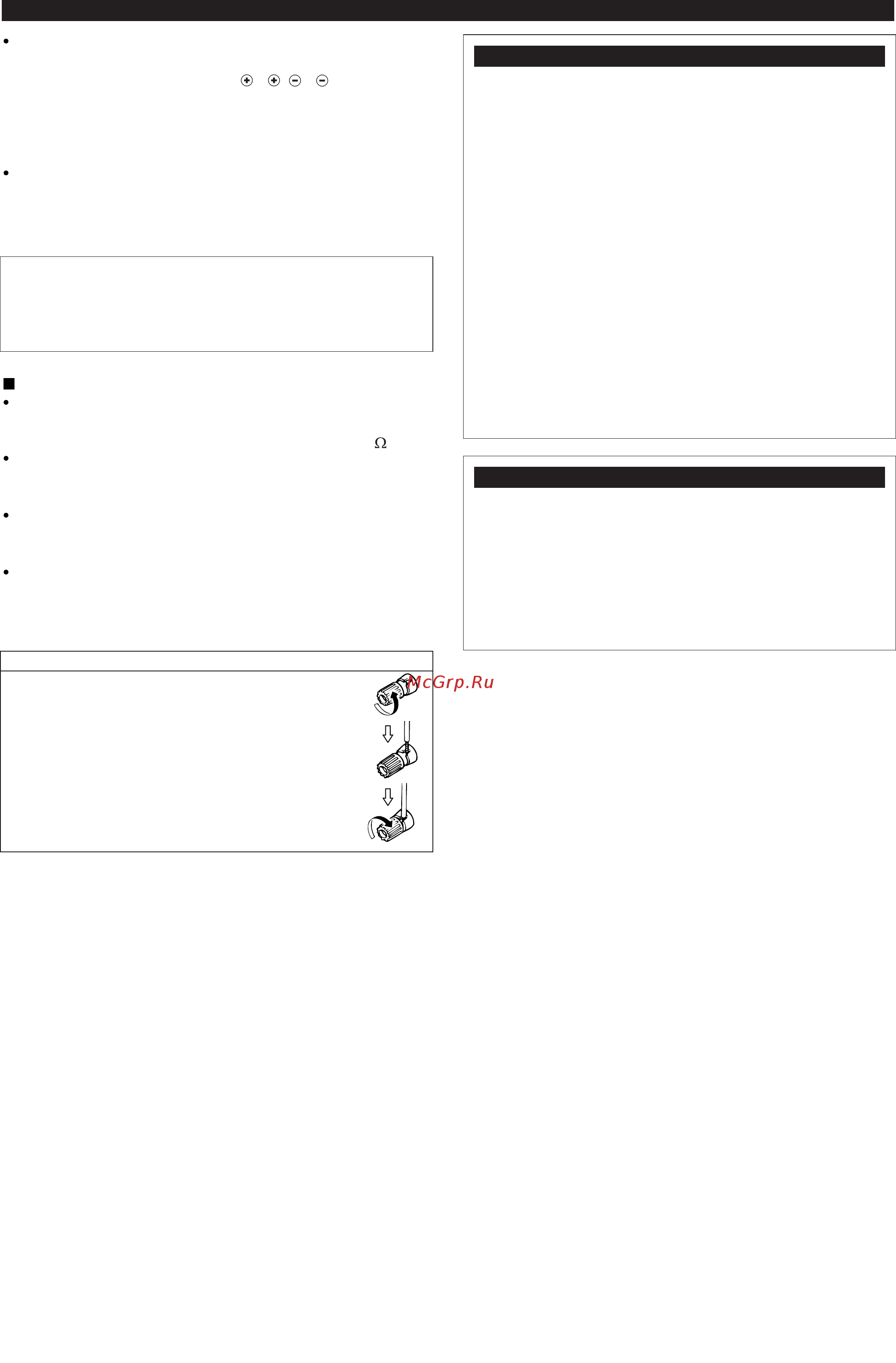

Подключение кабелей АС к клеммам
1. Слегка отвинтите, вращая против часовой стрелки.
3. Плотно завинтите, вращая по часовой стрелке.
2. Вставьте кабель.
Соединения АС
