11
Меры предосторожности при подключении АС
Если акустическая система установлена рядом с телевизором или
видеомонитором, то изза электромагнитного поля АС может
происходить искажение цветов на телеэкране. В таком случае
отодвиньте АС настолько, чтобы она не оказывала такого
неблагоприятного влияния.
ПРИМЕЧАНИЕ:
В случае использования только одной АС тылового канала
пространственного звучания подключайте ее к левому каналу.
ПРИМЕЧАНИЕ:
При выполнении соединении для раздельного усиления
верхних и нижних частот обязательно удалите
короткозамкнутую шину, имеющуюся в акустической
системе.

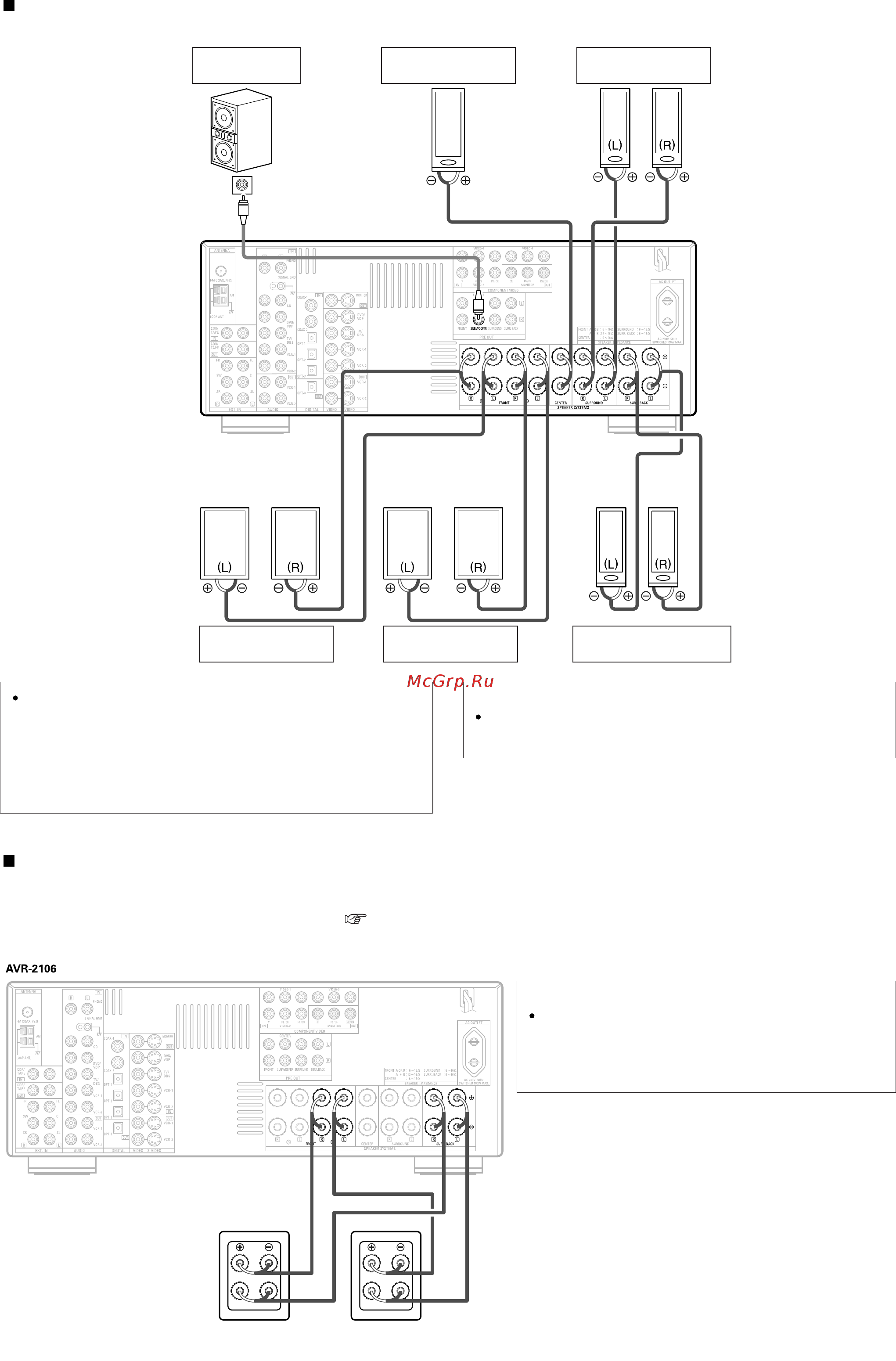

Соединения
При выполнении соединений также сверяйтесь с инструкциями по эксплуатации подсоединяемых компонентов.
Сабвуфер Центральная АС
АС пространственного
звучания
АС тылового канала
пространственного звучания
Фронтальные АС
(комплект A)
Фронтальные АС
(комплект B)
«IN» [Вход]
Разъем для подключения
сабвуфера с встроенным
усилителем.
Соединения для раздельного усиления верхних и нижних частот
Некоторые АС снабжены двумя комплектами входных разъемов для раздельного усиления верхних и нижних частот с использованием двух усилителей.
Режим «Power Amp Assign.» [Назначение усилителя мощности] ресивера AVR2106 позволяет Вам осуществлять раздельное усиление верхних и нижних
частот для таких АС при помощи двух каналов усилителя ( страница 50). Перед подключением своих АС, способных к раздельному усилению,
обязательно прочтите более подробную информацию об этом в инструкции по их эксплуатации.
АС
АС
