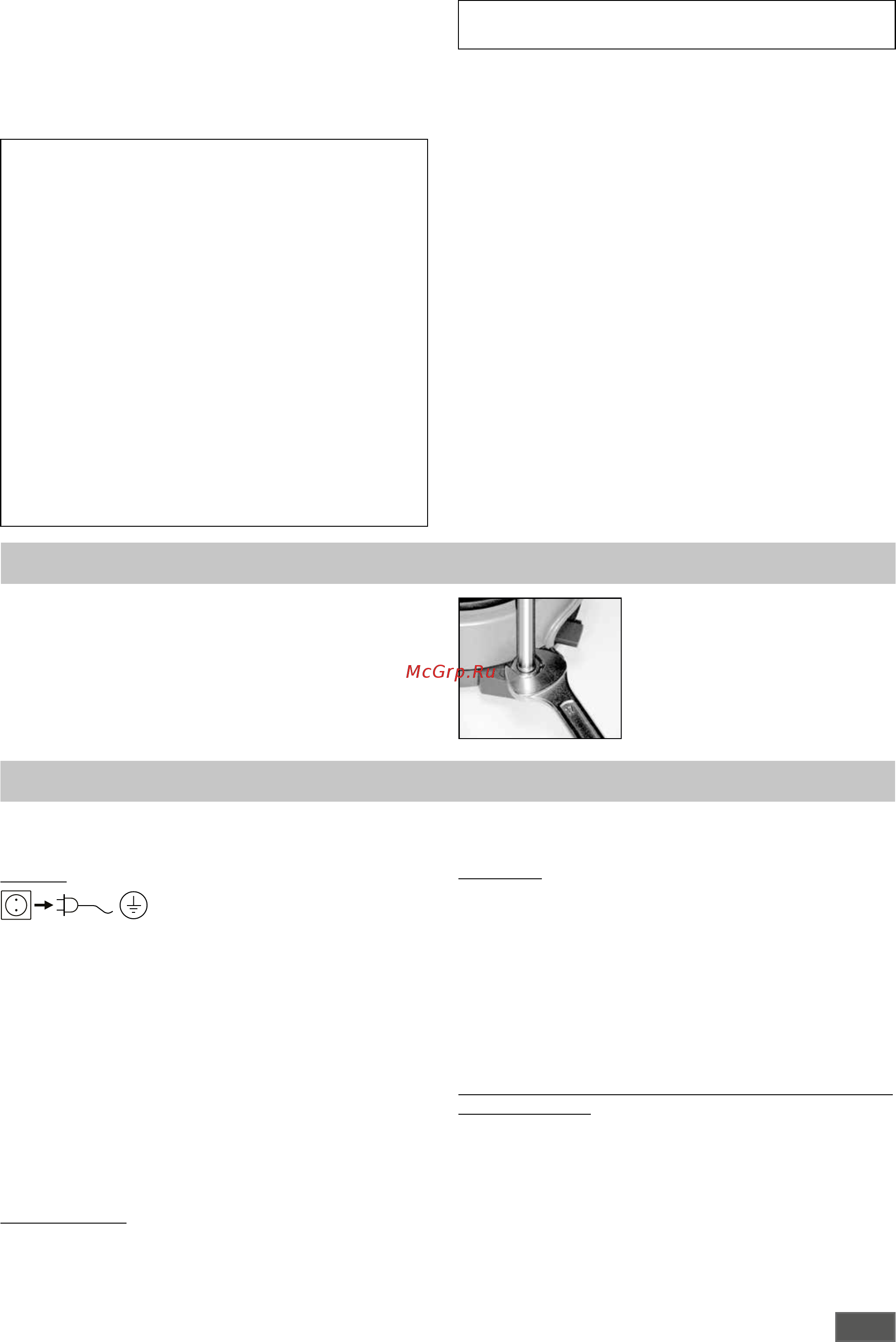

IKA RH digital 0005019800 [7/72] Montage des stativstabes
![IKA RH digital 0005019800 [7/72] Montage des stativstabes](/views2/1544937/page7/bg7.png)
7
Sicherheitskontaktthermometer
nach DIN 12 878 Klasse 2 oder nach Gerstel werden mit einem
3-adrigen Kabel angeschlossen, der Prüfstrom fließt durch das
Kontaktthermometer.
Sicherheitsfunktion:
Wird der Prüfstrom z.B. durch Bruch des Kontaktthermometers
oder Herausfallen des Kabelsteckers unterbrochen, schaltet die
Heizung ab.
Kontaktthermometer ohne Sicherheitskreis
nach DIN 12 878 Klasse 0. Das Gerät heizt nur, wenn der Prüf-
stromkreis durch eine elektrische Verbindung der Steckerstifte 3
und 5 geschlossen ist.
2-adrige Anschlußkabel:
Steckerstifte 3 und 5 des geräteseitigen Steckers miteinander
verbinden.
3-adrige Anschlußkabel:
Hier kann der Prüfstromkreis auch im Anschlußkopf des Kontakt-
thermometers hergestellt werden (Steckerstift 2 und 3 miteinan-
der verbinden). - Sicherheitsvorteil!
• Gewindestopfen (R) entfernen
• Schutzkappe von Stativstab abziehen
• Unterlegscheibe zwischen Gehäuse und Mutter legen
• Stativstab von Hand bis zum Anschlag einschrauben
• Mutter mit einem Gabelschlüssel SW17 anziehen
• Zubehör mit Kreuzmuffen montieren
Montage des Stativstabes
Hinweis:
Zum Arbeiten mit Badaufsätzen über
ø 180 mm verwenden Sie bitte den
Stativstab H 16 V zusammen mit dem
Ausleger H 16.1.
Wartung und Reinigung
Das Gerät arbeitet wartungsfrei. Es unterliegt lediglich der natürli-
chen Alterung der Bauteile und deren statistischer Ausfallrate.
Reinigung
Ziehen Sie zum Reinigen den Netzstecker.
Verwenden Sie nur von IKA
®
empfohlene Reinigungsmittel.
Verschmutzung
Reinigungsmittel
Farbstoffe
Isopropanol
Baustoffe
Tensidhaltiges Wasser/Isopropanol
Kosmetika Tensidhaltiges Wasser/Isopropanol
Nahrungsmittel Tensidhaltiges Wasser
Brennstoffe Tensidhaltiges Wasser
- Beim Reinigen darf keine Feuchtigkeit in das Gerät dringen.
- Tragen Sie zum Reinigen des Gerätes Schutzhandschuhe.
- Falls andere als die empfohlenen Reinigungs- oder Dekontami-
nationsmethoden angewendet werden sollen, fragen Sie bitte
bei IKA
®
nach.
Ersatzteilbestellung
Bei Ersatzteilbestellungen geben Sie bitte Folgendes an:
- Gerätetyp
- Fabrikationsnummer des Gerätes, siehe Typenschild
-
Software Version (zweiter Anzeigewert beim Einschalten des Gerätes)
- Positionsnummer und Bezeichnung des Ersatzteiles, siehe
www.ika.com.
Reparaturfall
Bitte senden Sie nur Geräte zur Reparatur ein, die gereinigt
und frei von gesundheitsgefährdenden Stoffen sind.
Fordern Sie hierzu das Formular “Unbedenklichkeitsbescheini-
gung“ bei IKA
®
an, oder verwenden Sie den download Ausdruck
des Formulares auf der IKA
®
Website www.ika.com.
Senden Sie im Reparaturfall das Gerät in der Originalverpackung
zurück. Lagerverpackungen sind für den Rückversand nicht aus-
reichend. Verwenden Sie zusätzlich eine geeignete Transportver-
packung.
Einstellungen
Die detaillierten Einstellanweisungen und Grenzwerte entnehmen
Sie der Betriebsanleitung des anzuschließenden Gerätes.
Am ETS-D oder Kontaktthermometer wird die gewünsch-
te Mediumstemperatur eingestellt. Zusätzlich kann beim
ETS-D noch eine “MAXTEMP”, d. h. in Verbindung mit
dem RH, eine maximale Mediumstemperatur bei Störun-
gen eingestellt werden. Am Drehknopf oder die Taste des
Gerätes wird die erforderliche Oberflächentemperatur der
Heizplatte vorgewählt.
Stellt man temperatur des Gerätes auf die maximal einstellbare
Temperatur, ergibt sich das schnellstmögliche Aufheizen, die Medi-
umstemperatur kann jedoch über die am z.B. Kontaktthermometer
eingestellte Solltemperatur schwingen. Stellt man den Drehknopf
oder die Taste ungefähr auf den doppelten Sollwert (bei einem
Sollwert von 60 °C wird temperatur des Gerätes auf 120 °C ge-
stellt), ergibt sich ein guter Kompromiß zwischen schnellem Auf-
heizen und Überschwingen.
Stellt man den temperatur des Gerätes exakt auf die Solltempera-
tur, erreicht das Medium die Solltemperatur nicht, da immer ein
Wärmegefälle zwischen Heizplatte und Medium auftritt.
An der “SafeTemp” Einstellachse wird die maximale Heizplattentem-
peratur bei Störungen des Regelkreises eingestellt.
Die Rührfunktion läuft dann mit der vor der Störung eingestellten
Drehzahl weiter.
An der Rückseite des Gerätes befindet sich eine 6polige Buch-
se zum Anschluß des ETS-D, des Kontaktthermometers oder des
Kontaktsteckers. Die Elektronik des Gerätes liefert einen Prüf-
strom der über die Steckerstifte 3 und 5 der Buchse fließen muss,
damit die Heizplatte heizt.
Ein 3-adriges Kabel mit der erforderlichen Brücke ist lieferbar.
(Zubehör)
Pflege- und Wartungshinweise zur Heizplatte mit technischer
Emailbeschichtung
Die technische Emailschicht macht die Heizplatte pflegeleichter
und widerstandsfähiger gegen Säuren und Laugen. Die Heizplatte
wird dadurch aber auch anfälliger auf extreme Temperaturschwank
-
ungen und Anstoßen, was zur Folge haben kann, dass die Be-
schichtung abplatzt oder springt.
Achten sie deshalb darauf, dass der Boden des Aufstellgefässes
eben, sauber und trocken ist; der Boden des Aufstellgefässes darf
keine scharfen Rillen, Ränder oder Kanten aufweisen.
Eine regelmäßige Reinigung der Heizplatte
wird dringend empfohlen.
