Off - LED (rot) Spannungsversorgung -Das Gerät wird mit
7x blinken / nicht in Ordnung Unter- oder Überspann-
2 sec Pause ung betrieben. (Zulässi-
ger Spannungsbereich
siehe Techn. Daten)
Off - LED (rot) Triac nicht ansteuerbar -Interner Gerätefehler
8x blinken /
2 sec Pause
Fehlermeldung Control:
ACHTUNG! Tritt eine Fehlermeldung auf, wird ein akustisches
Warnsignal erzeugt und auf dem Display angezeigt. Versuchen Sie
bitte zuerst durch abschalten und anschließendes einschalten des
Gerätes den Betrieb fortzusetzen. Sollte sich ein Fehler auch nach
längerer Pause nicht beheben lassen, wenden Sie sich bitte an unse-
ren Service. Teilen Sie uns den angezeigten Fehlercode in jedem
Falle mit. Dies vereinfacht die Fehlersuche und ermöglicht eine erste
Stellungnahme.
Fehlermeldung
Fehler Fehlerursache
Er 2 im Remotebetrieb bei -Schnittstelle nicht ge-
aktiver Watchdogfunk- steckt
tion in Modus 1 keine -PC sendet innerhalb der
Kommunination zwischen
gesetzten Watchdogzeit
PC und Schüttelgerät keine Daten
Er 3 Geräteinnentempera- -Zulässige Umgebungs-
tur zu hoch temperatur überschritten
Er 4 Blockieren des Motors -Schütteltisch wird in der
oder überlastet Hubbewegung behindert
Lesegabelsignal nicht ok
--Interner Gerätefehler
Er 9
Fehler beim Auslesen der
--BLP Logik
gespeicherten Werte
Er 41 Triac defekt --Interner Gerätefehler
Er 42 Sicherheitsrelais defekt --Interner Gerätefehler
(Nur Version HS/KS 260 control)
Das Gerät HS/KS 260 control ist auf der Geräterückseite mit einem
15-poligen SUB-D-Buchsenstecker ausgerüstet. Die Pins sind in Betrieb
mit analogen und seriellen Signalen belegt.
Analogausgang
An den analogen Pins liegen Spannungswerte für die
Meßgröße Drehzahl an.
(10) Analog GND
(15) Meßwert Drehzahl 100mVDC / 100 1/min
Serielle Schnittstelle RS 232 C
Die serielle Belegung der Buchse kann dazu verwendet werden, das Gerät
extern mittels PC und geeigneter
Anwendungsprogramme zu steuern.
Konfiguration der seriellen Schnittstelle RS
232 C
•
Die Funktion der Schnittstellenleitung zwischen
Laborgerät und Automatisierungssystem sind eine
Auswahl aus den in der EIA-Norm RS234C, entspre-
chend DIN 66020 Teil 1 spezifizierten Signale. Die
Belegung der Signale ist dem Bild zu entnehmen.
• Für die elektronischen Eigenschaften der Schnitt-
stellen und die Zuordnung der Signalzustände gilt die
Norm RS 232 C, entsprechend DIN 66259 Teil 1.
14
WD Im Remotebetrieb bei -Schnittstelle nicht ge-
aktiver Watchdogfunk- steckt
tion in Modus 2 keine -PC sendet innerhalb der
Kommunination zwischen
gesetzten Watchdogzeit
PC und Schüttelgerät keine Daten

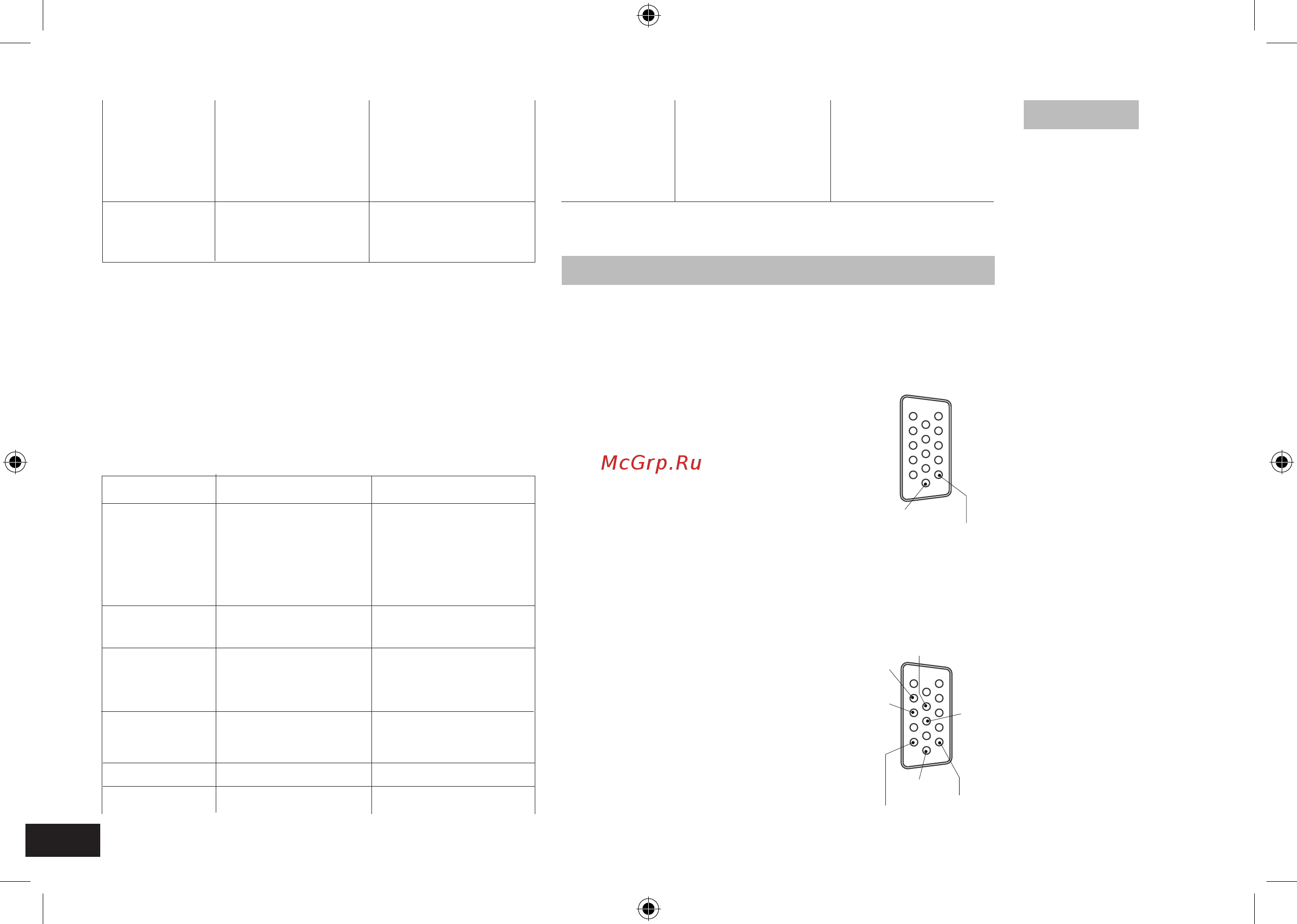

Schnittstelle und Ausgänge
5
10
15
1
6
11
Analog GND
100mV = 100 1/min
5
10
15
1
6
11
Analog GND
RS232_GND
TxD
RxD
RTS
CTS
100mV = 100 1/min
