Mit diesem Gerät haben Sie ein qualitativ hochwertiges Produkt
erworben. Durch die Gerätekonzeption und die Formgebung ist eine
einfache Handhabung und problemloses Arbeiten gewährleistet. Die
verwendeten Werkstoffe und deren genaue Kennzeichnung ermögli
-
chen und vereinfachen das Recycling und die Wiederverwendung der
Teile entscheidend.
Der drehzahlgeregelte Außenläufermotor ermöglicht ein stufenloses
Einstellen der Drehzahl im Bereich von 0 bis 500 1/min (KS) und 0 bis
300 1/min (HS). Die elektronische Motorregelung hält die eingestellte
Drehzahl auch bei Zunahme des Auflagegewich-tes konstant. Durch
die Wärmeabgabe des Motors kann sich die Aufstellfläche für die
Schüttelgefäße erwärmen.
Die Control-Gerätevariante ist mit einer Arretiereinrichtung ausgestat
-
tet. Diese ermöglicht den Schütteltisch in einer definierten Position zu
fixieren. Das Gerät kann beispielsweise in einer Anlage verbaut oder
mit einem Tisch verschraubt werden. Dazu müssen die Gummifüße
aus dem Boden herausgeschraubt werden, damit die freiliegenden
M6-Gewindebohrungen zur Befestigung des Gerätes genutzt werden
können
.
Achten Sie darauf, dass die Einschraubtiefe von max. 5mm
nicht überschritten wird.
Die Control-Gerätevariante kann auf Anfrage mit einem Rever-
sierbetrieb (Rechts-/Linkslauf) des Schütteltisches ausgeliefert werden.
Der Reversierbetrieb kann jedoch nur über die serielle Schnittstelle in
Verbindung mit einem PC (z.B. mit labworldsoft
®
) genutzt werden.
Wird das Gerät nicht an einer seriellen Schnittstelle betrieben, verhält
es sich wie ein Control-Gerät ohne Reversierbetrieb.
Die verschiedenen Aufsätze sind einfach austauschbar.
Die Control-Gerätevariante ist mit einer seriellen Schnittstelle ausge
-
stattet, die ein Steuern des Gerätes über den PC (z. B. labworldsoft
®
)
ermöglicht.
Überprüfen Sie, ob die auf dem Typenschild angegebene Spannung
mit der verfügbaren Netzspannung übereinstimmt. Die verwende
-
te Steckdose muß geerdet sein (Schutzleiterkontakt). Wenn diese
Bedingungen erfüllt sind, ist das Gerät nach Einstecken des Netzsteckers
betriebsbereit. Andernfalls ist sicherer Betrieb nicht gewährleistet oder
das Gerät kann beschädigt werden.
Beachten Sie die in den Technischen Daten angegebenen Umge-
bungsbedingungen (Temperatur, Feuchte).
Beim Einschalten der Basic-Gerätevariante muß der Drehknopf der
Zeiteinstellung in der Mittelstellung stehen (nicht betätigt).

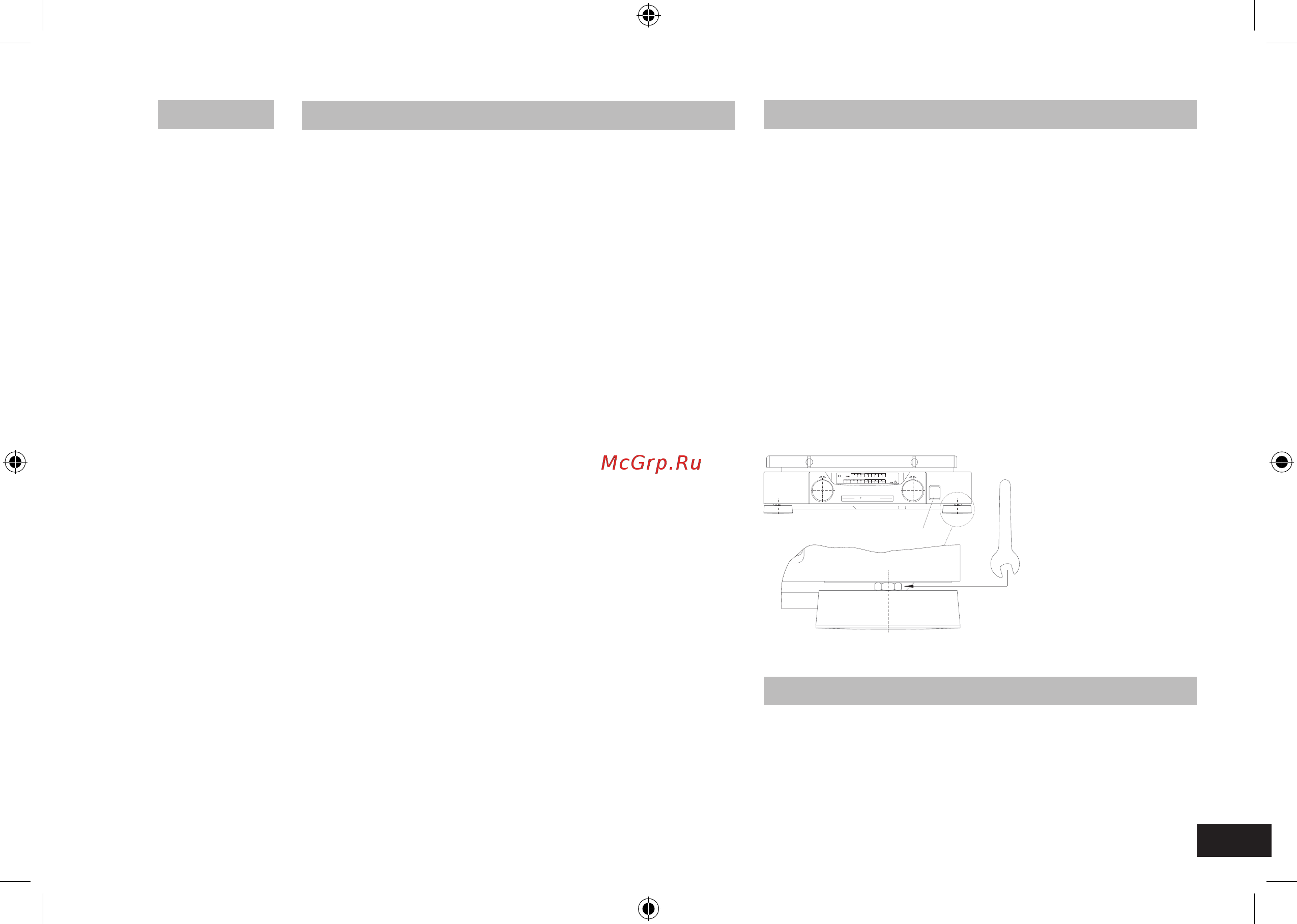

Bei unebener Aufstellfläche kann über die einstellbaren Geräte-füße die
Standsicherheit des Gerätes verbessert werden. Drehen Sie hierzu den
erforderlichen Gerätefuß mittels des mitgelieferten Einmaulschlüssels
solange nach unten, bis das Gerät sicher auf der Unterlage steht.
Um ein selbständiges
Lösen des Gerätefusses zu
verhindern, halten Sie den
Fuß mit der Hand fest und
ziehen Sie die Sechskant-
mutter entgegengesetzt
handfest an.
Das Gerät wird über den Wippenschalter A an der Gerätefrontseite
eingeschaltet. Nach dem Einschalten des Netzschalters in Stellung
I leuchten bei der Basic-Variante alle Leuchtdioden kurzfristig, als
Selbsttest in den Anzeigefenstern, auf und anschließend zeigt die rote
Leuchtdiode, in der LED-Zeile TIME, den OFF-Betrieb des Gerätes an
5
Wissenswertes
Inbetriebnahme
IKA
R
1/min
minTime
basicHS 250
OFF
ON
10515
Mot
60
30 90
2520 30 35 4540 50
210120 150 180 270240 300
A
Einschalten
