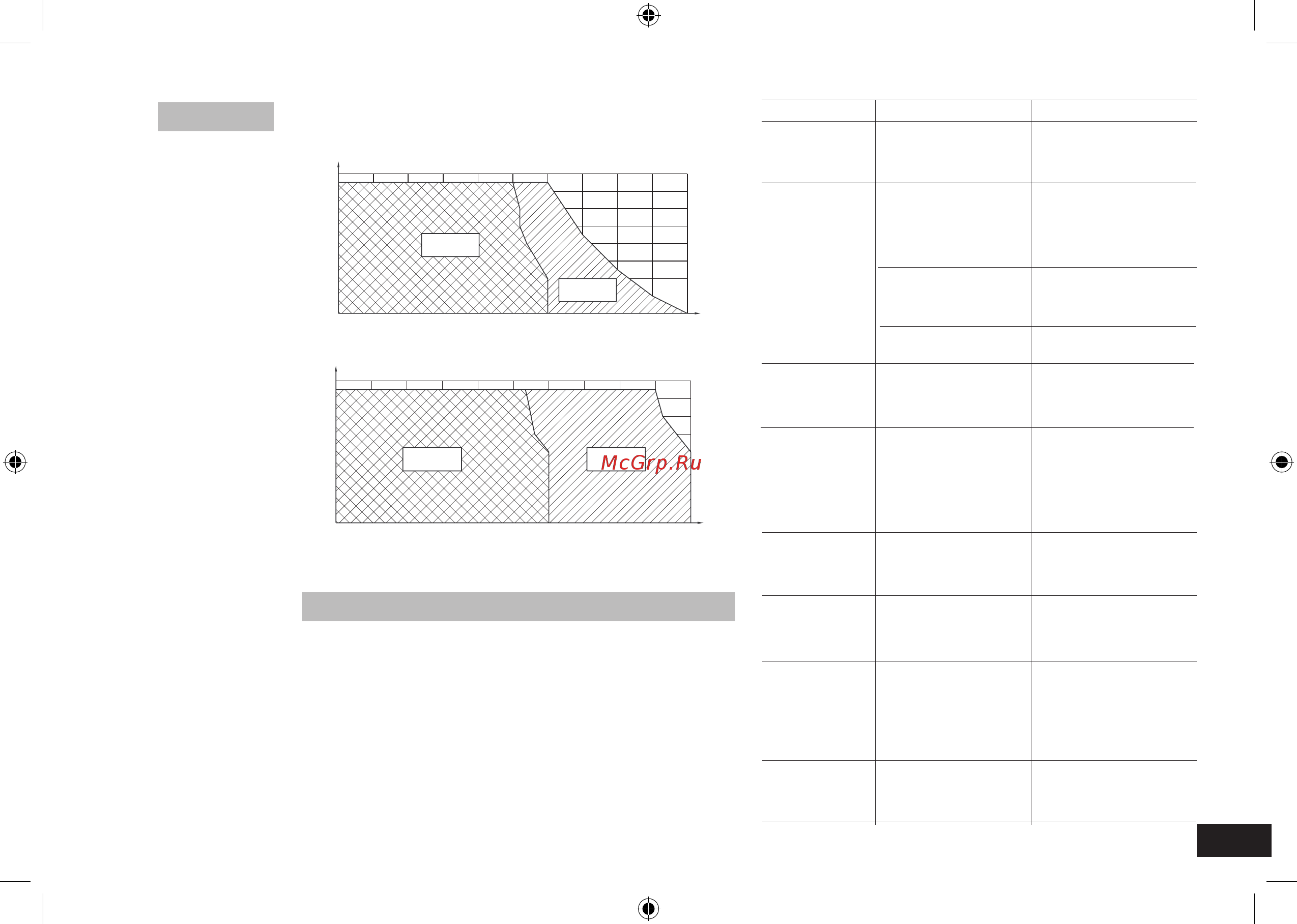

29
AS 260.1 Universal attachment
AS 260.5 Separating funnel attachment
Basic error codes:
ATTENTION! If an error code is encountered, an audio warning
signal is generated and the red Off signal light goes on in the display
field. First, please try to continue operation by turning the device off
and back on again.If it is still not possible to eliminate an error after
an extended wait, please contact our service department. If you do so,
you should always tell us what error code has been encountered. This
simplifies the process of tracking down the error and makes it possible
to form a preliminary opinion.
Error code
Error Cause of the error
Off - LED (red) The potentiometer for -
Too rapid a change in the
1x flash / the speed is not assig- speed target value
2 sec pause ning any target value -Internal device error
Off - LED (red) Permissible motor tem- -Permissible supported
2x flash / peratur exceeded weight exceeded
2 sec pause -Permissible ambient
temperature exceeded
Motor locked -Agitation table is being
hindered in this stroke mo-
tion by an outside effect
Read fork signal not -Internal device error
available
Off - LED (red) Maximum adjustable -Resonance behavior of
3x flash / speed of the device the experiment setup
2 sec pause exceeded
Off - LED (red) Motor standstill for de- -When turning on the
4x flash / vice switch-on proce- device, you must ensure
2 sec pause dure (safety confirma- that the motor is not
tion not ensured performing any rational
motion
Off - LED (red) Safety relay cannot -Internal device error
5x flash / be activated
2 sec pause
Off - LED (red) The switch for the TIME -Internal device error
6x flash / function is not assigning
2 sec pause any target value
Off - LED (red) Problem with the power -The device is beeing
7x flash / supply operating with under vol-
2 sec pause tage or overvoltage (for
permissible voltage range,
see technical data)
Off - LED (red) Triac cannot be activated -Internal device error
8x flash /
2 sec pause
HS 260
KS 260
1/min
g
0 100 150
200 250
300 350 400
450
50050
0
8000
7000
6000
5000
4000
3000
2000
1000
Error codes
g
1/min
HS 260 KS 260
0 100 150
200 250
300 350 400
450
50050
0
8000
7000
6000
5000
4000
3000
2000
1000
