Page
Declaration of conformity 2
Guarantee 2
Safety instructions 19
Proper use 20
Unpacking 20
Useful facts 21
Commissioning 21
Switching on 21
Display 22
Operating modes 22
Setting the agitation time 26
Setting the speed 27
Attachments 28
Supported weight (load) 28
Error codes 29
Interface and outputs 30
Communication between laboratory instrument and PC
32
Motor protection / safety device 33
Maintenance and cleaning 33
Accessories 34
Technical data 34
List of spare parts basic / control 52
Spare parts diagram (control) 54/55
In order to be able to use the appliance properly and safely, every user
must first read the operating instructions and observe the safety instruc-
tions contained therein. Take care of these operating instructions and
keep them in a place where they can be accessed by everyone.
Only staff who have been trained accordingly, know the appliance and
are authorised to carry out work in this field should use this appliance.
The machine may only be opened by trained specialists - even during
repairs. The machine is to be unplugged from the mains before opening.
Live parts inside the machine may still be live for some time after unplug-
ging from the mains.
NOTE ! Covering or parts that are capable of being removed
from the unit without accessory equipment have to be reat
-
tached to the unit for safe operation in order to prevent, for
example, the ingress of fluids, foreign matter, etc. .
When working with the shaking unit, the user must select and wear his
personal protective equipment according to the mixing hazard category.
Defective or inadequate protective equipment can expose the user to
the risk of spurting liquids, projectile parts or being pulled in at the sha-
king table or support. Never touch moving parts (risk of crushing, impact
and cutting, see fig. 1: Danger zones).
Ensure that parts of the body,
hair or items of clothing cannot
be trapped by the motion parts.
Please follow the relevant safety
instructions and guidelines, and
occupational health and safety
regulations for use in the labo
-
ratory.
Beware of the high dead weight
of the appliance when transpor
-
ting. Ensure that your fingers do
not get crushed when setting
down the appliance.
Always install the appliance
on a flat, stable non-slip base.
Before use, please ensure that
the knob for setting the shaking
rate is at the left stop as the
appliance starts up at the last sha-
king rate which was set. Pay attention to the vessels on the shaking table
when setting the shaking rate. This will prevent any of the medium to be
shaken from spurting out of the sample vessels.
All accessories and vessels in place for the shaking process must be
19
Contens
Contens

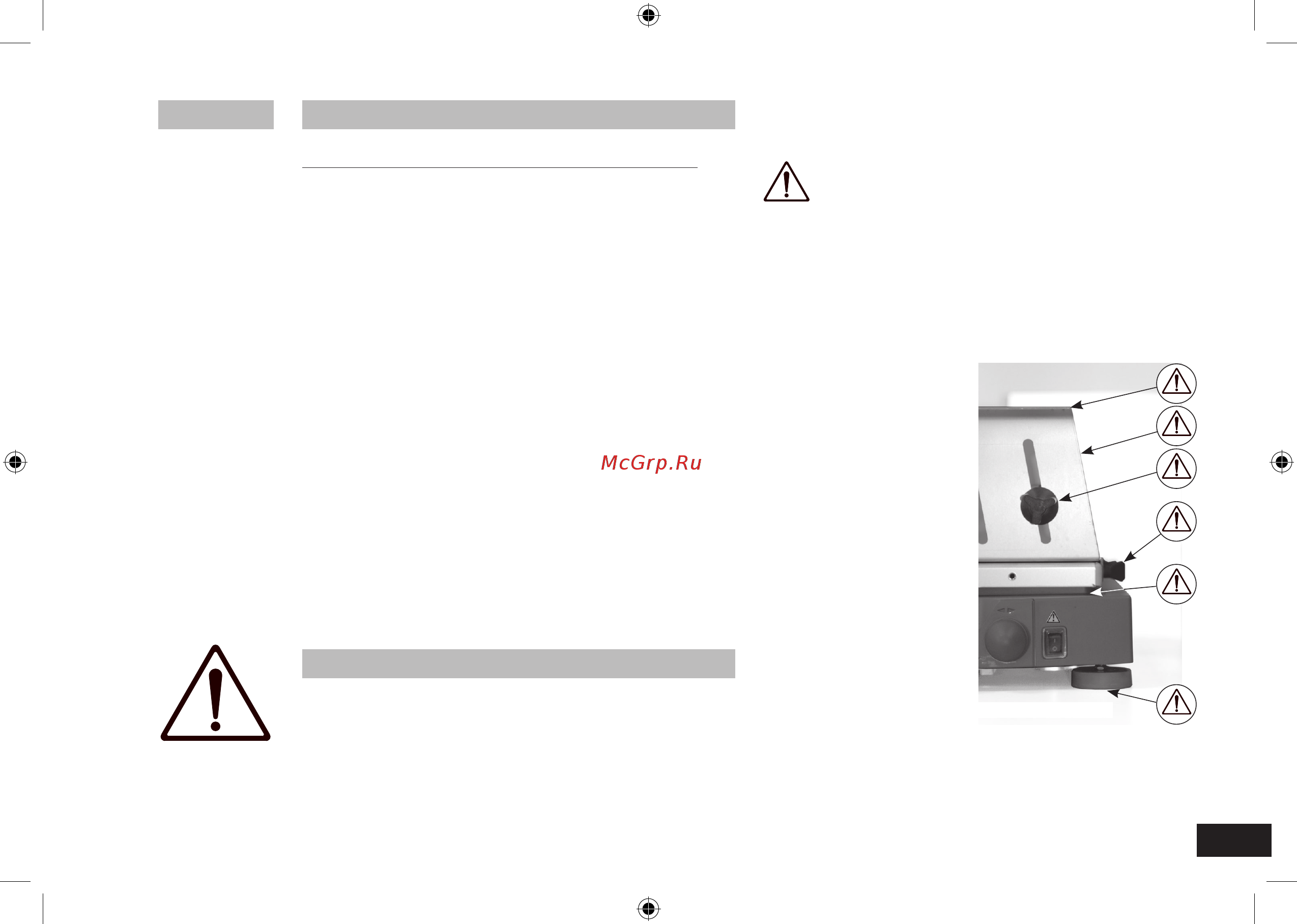

fig. 1 danger zones
