38
L’appareil est mis en marche au moyen du commutateur à bascule A,
situ
é sur la face avant de l’appareil. Lorsque le commutateur principal
a été placé en position I
, toutes les diodes
électroluminescentes de la
version
“
basic“ s’allument brièvement, à titre d’autocontrôle, sur les
écrans d’affichage, puis la diode rouge, située sur la ligne
DEL TIME,
indique le fonctionnement OFF de l’appareil (signal acoustique).
Dans le cas de la version
“
control“, tous les éléments d’affichages
digitaux clignotent brièvement, ce qui indique l’exécution de l’auto-
contrôle de l’appareil. Durant ce contrôle, toutes les fonctions relatives
à la sécurité sont vérifiées. Ensuite, l’appareil est prêt à fonctionner.
Description de la DEL-affichage HS/KS 260 basic
La version
“
basic“ de l’appareil peut, au choix, être utilisée en mode
continu ou avec minuterie. Le réglage s’effectue au moyen du bou-
ton de réglage de droite.
Mode continu: L’appareil n’interrompt pas l’agitation (la
DEL On est allumée)
Mode minuterie: L’appareil interrompt l’agitation après écou-
lement d’une durée de temps préréglée (max.
50 mn)
La vitesse requise pour l’agitation peut être réglée avant ou après la
sélection du mode de fonctionnement. Le HS/KS 260 basic est réglé
en usine de manière à ce que la fonction agitation (vitesse) et le
mode minuterie soient éteints (DEL Off allumée) après actionnement
du commutateur principal.

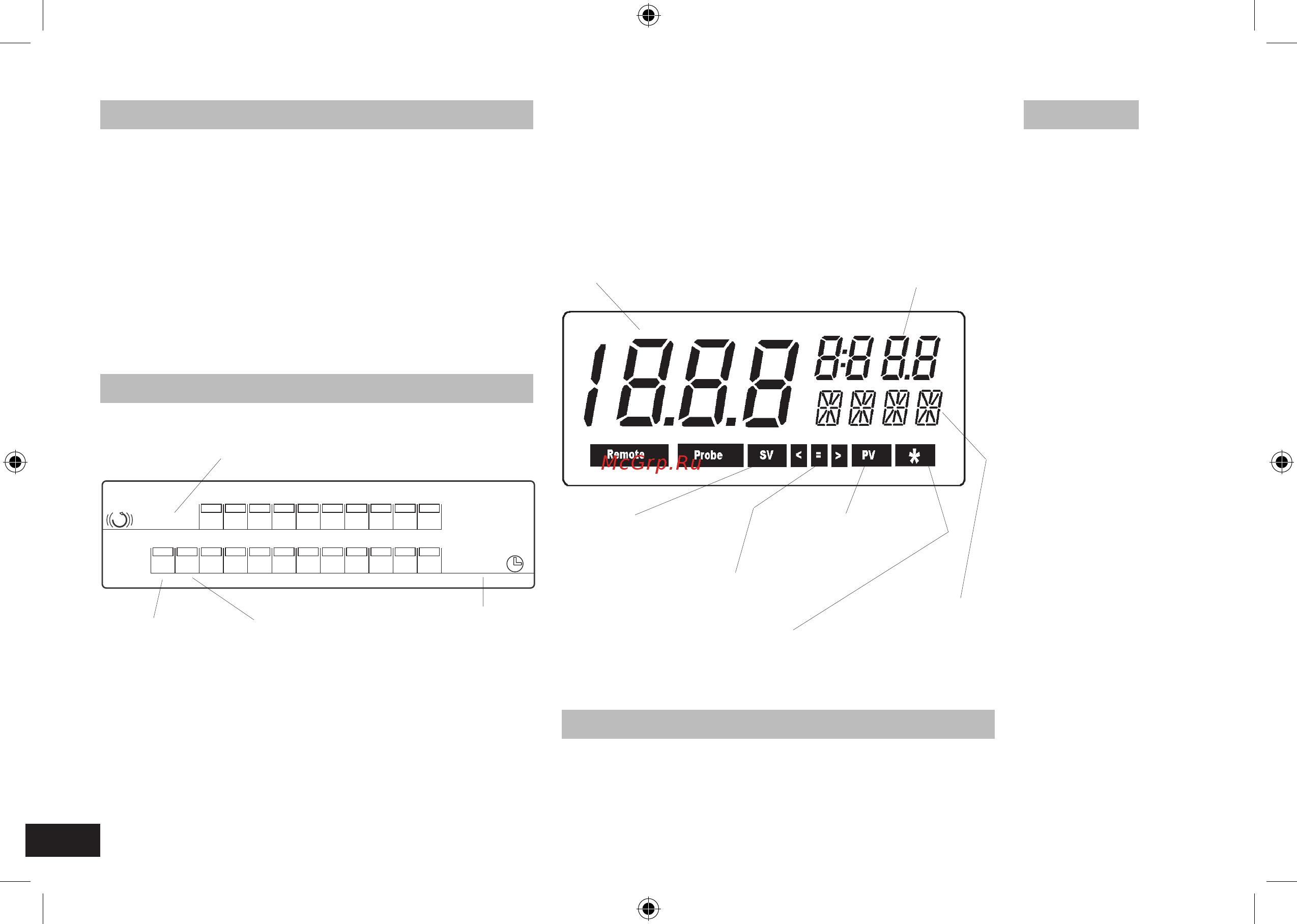

Description de affichage HS/KS 260 control
Réglage du mode de fonctionnement (slt version
“
control“)
La version
“
control“ de l’appareil peut être utilisée avec les modes de
fonctionnenment suivants:
Mise en marche
Affichage
50
100 150
200
250
Mot
1/min
Time
min
300 350 400 450 500
On Off 40 45
50
35302010 15525
Affichage pouter - ajustement de vitesse réglée
Affichage poutre - ajuste-
ment de la durée d’agitation
Mode minuterie
Mode continu
Arrêt
Valeur réelle
Valeur de consigne
Par ex. Unité phy-
sique, Mode de
fonctionnement,
Code d’erreur
Mode de - A: Étoile par
fonctionnement - B: Étoile ne pas
- C: Étoile clignote
SV = Set Value
(valeuir réelle)
PV = Processt Value
(valeur de consigne)
dispositif d’arrêt
Modes de fonctionnement
