12
TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT
Nom des parties

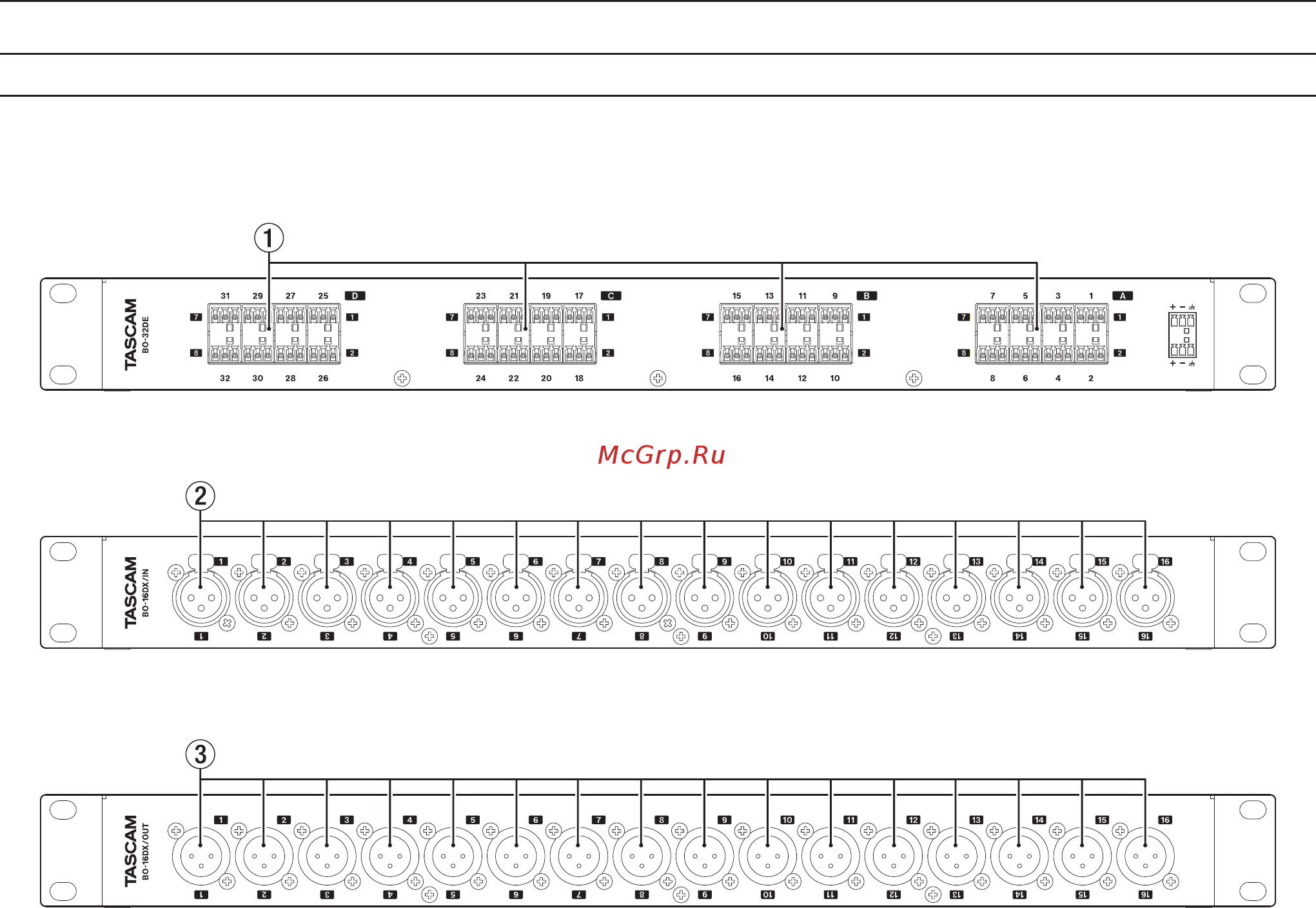

Face avant
BO-32DE
BO-16DX/IN
BO-16DX/OUT
1 Connecteurs Euroblock
Ce sont les borniers Euroblock pour les entrées et sorties analogiques symétriques (de gauche à droite: point chaud, point froid, masse).
2 Connecteurs des entrées symétriques 1-16
Ce sont les connecteurs des entrées analogiques XLR symétriques (1: masse, 2: point chaud, 3: point froid).
3 Connecteurs des sorties symétriques 1-16
Ce sont les connecteurs des sorties analogiques XLR symétriques (1: masse, 2: point chaud, 3: point froid).
