TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT
Names of Parts
Front panel
BO-32DE
BO-16DX/IN
BO-16DX/OUT

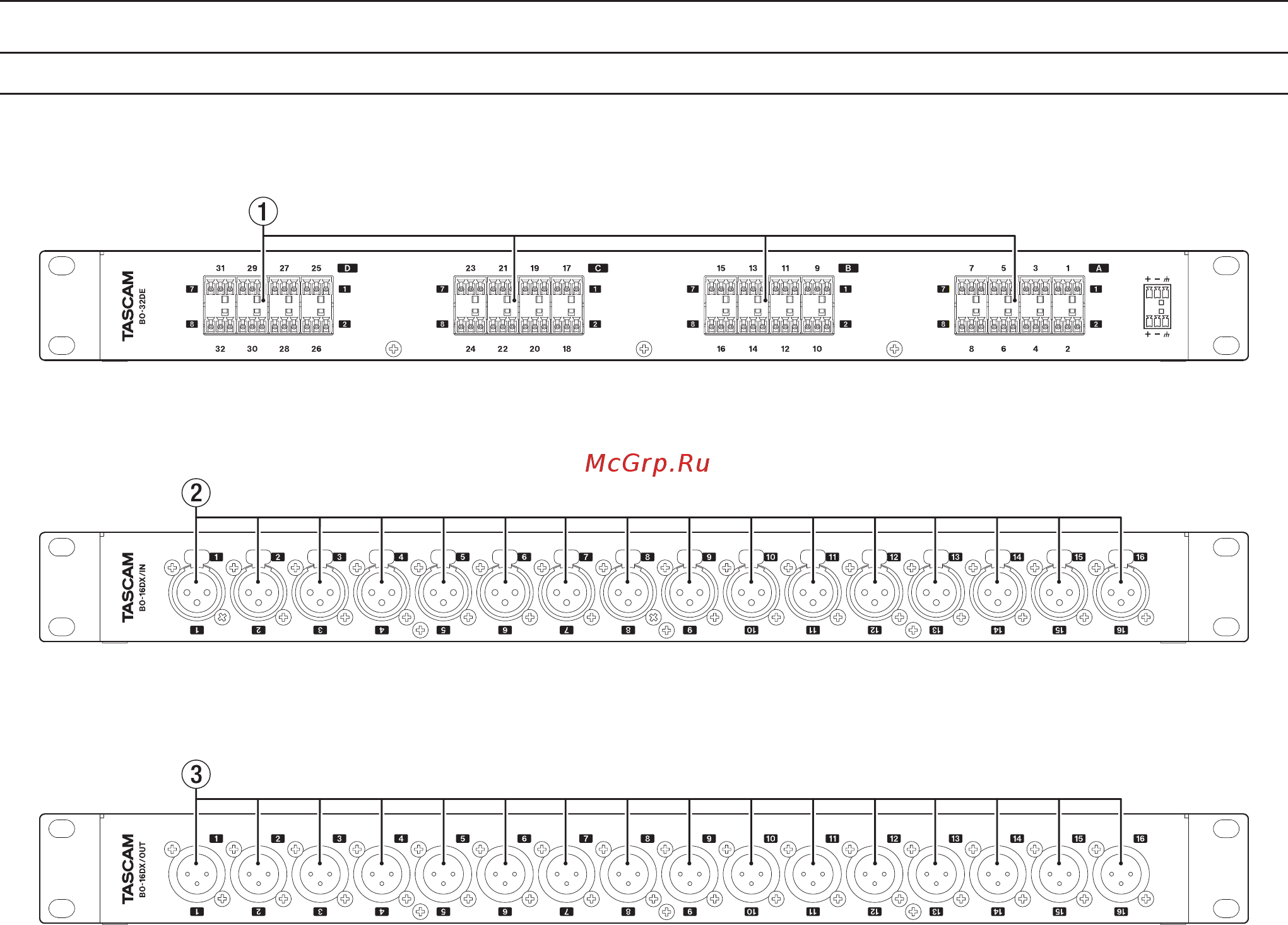

1 Euroblock connectors
These are balanced Euroblock analog input and output terminals. (HOT, COLD, GND from left)
2 BALANCED INPUT 1-16 connectors
These are balanced XLR analog input connectors. (1: GND, 2: HOT, 3: COLD)
3 BALANCED OUTPUT 1-16 connectors
These are balanced XLR analog output connectors. (1: GND, 2: HOT, 3: COLD)
