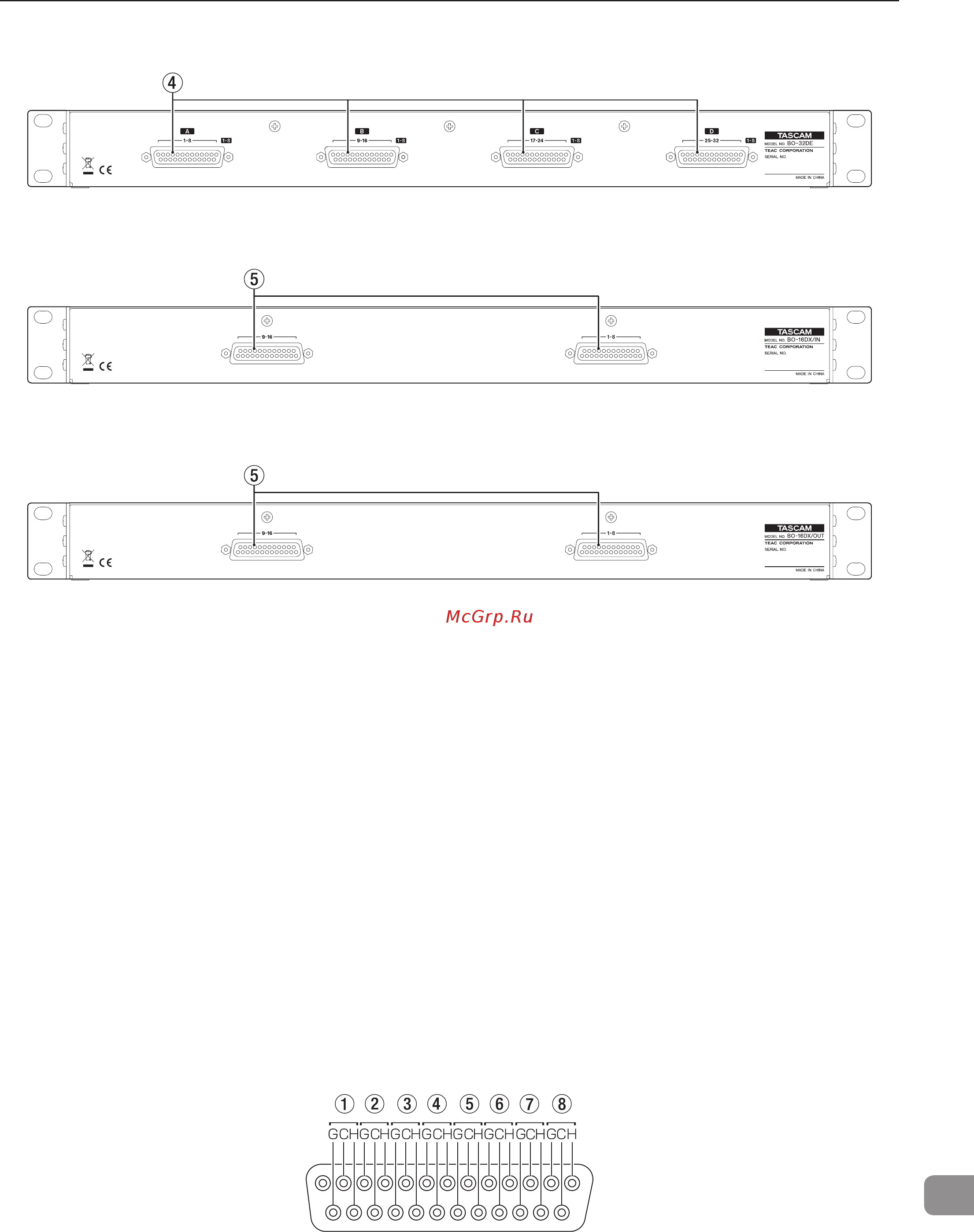

TASCAM BO-32DE / BO-16DX/IN / BO-16DX/OUT
31
Pannello posteriore
BO-32DE
BO-16DX/IN
BO-16DX/OUT
4 Connettori 1-8/9-16/17-24/25-32
Questi sono connettori di ingresso e uscita analogici D-sub a 25 pin bilanciati.
Utilizzando i cavi multipli D-Sub per l’ingresso e l’uscita analogici, collegare altri dispositivi analogici bilanciati e trasmettere i segnali
sui canali 1-8, 9-16, 17-24 e 25-32.
Vedere l’illustrazione seguente per le assegnazioni dei pin del connettore D-Sub.*
(I connettori 1-8, 9-16, 17-24 e 25-32 seguono lo stesso schema).
5 Connettori 1-8/9-16
Questi sono connettori di ingresso/uscita analogici D-sub a 25 pin bilanciati.
Utilizzando i cavi multipli D-Sub per l’ingresso/uscita analogici, collegare altri dispositivi analogici bilanciati e trasmettere i segnali sui
canali 1-8 e 9-16.
Vedere l’illustrazione seguente per le assegnazioni dei pin del connettore D-Sub.*
(I connettori 1-8 e 9-16 seguono lo stesso schema).
* Le assegnazioni dei pin aderiscono alla piedinatura standard TASCAM DB-25 (AES59-2012)
1
14
25
13
ch 25
ch 26
ch 27
ch 28
ch 29
ch 30
ch 31
ch 32
24 23 22 21 20 19 18 17 16 15
12 11 10 98765432
17-24 INPUTS / OUTPUTS
25-32 INPUTS / OUTPUTS
ch 17 ch 18 ch 19 ch 20 ch 21 ch 22 ch 23 ch 24
ch 9
ch 10
ch 11
ch 12
ch 13
ch 14
ch 15
ch 16
1-8 INPUTS / OUTPUTS
9-16 INPUTS / OUTPUTS
ch 1 ch 2 ch 3 ch 4 ch 5 ch 6 ch 7 ch 8
INGRESSI / USCITE ANALOGICI
