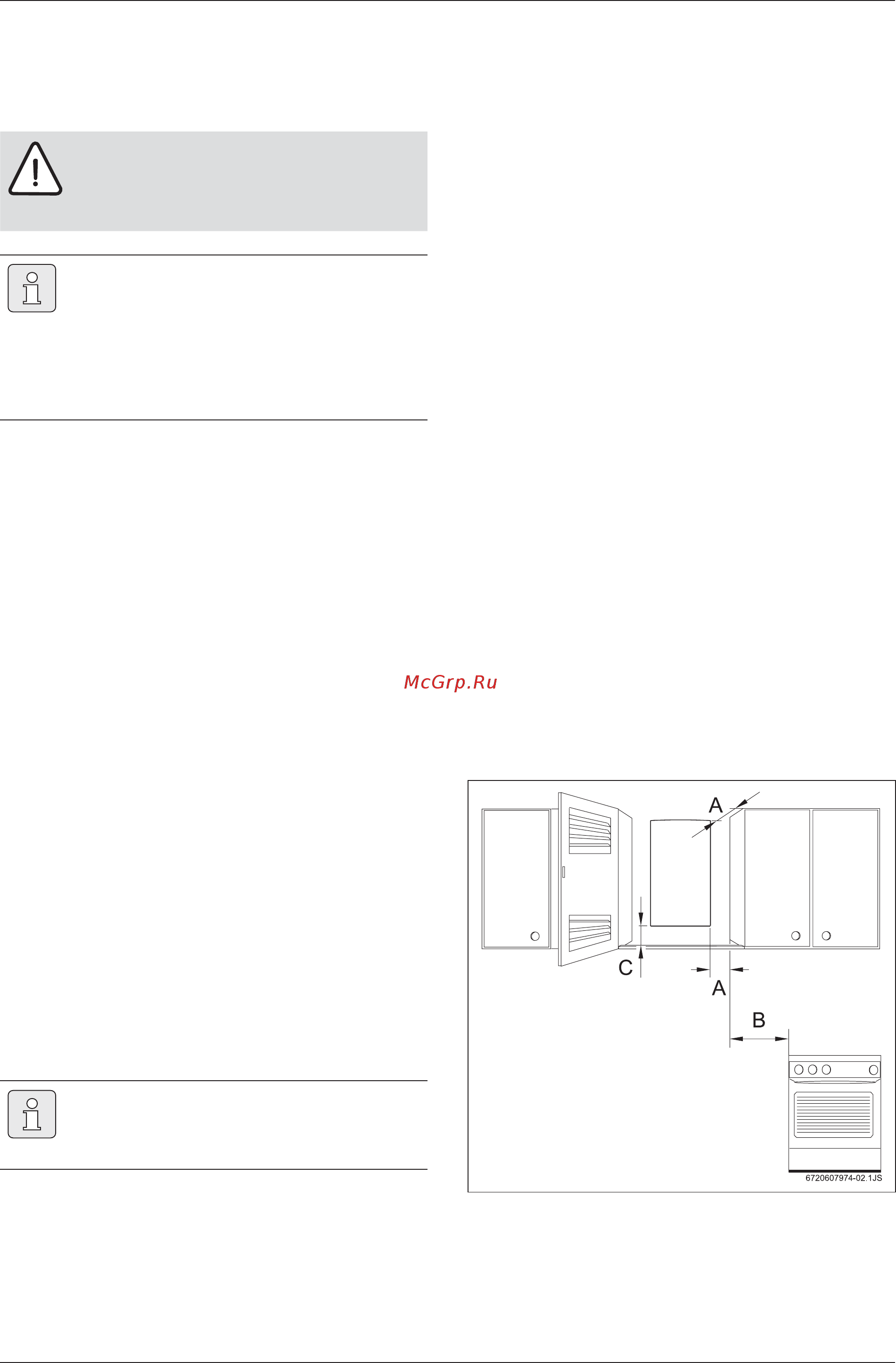

Монтаж 5 Монтаж А ОПАСНО I Возможность взрыва Перед началом работ с газоводящей стороной закройте газовый клапан Следует учитывать региональные строительные нормы и правила Необходимо соблюдать минимальные расстояния монтажа указанные в инструкции Воздух для горения Установку монтаж подключение к электросети подключение к газовой сети и к дымовой трубе а также ввод в эксплуатацию имеет право производить только организация имеющая соответствующее разрешение на проведение таких работ от служб энергои газоснабжения Для предотвращения возможности образования коррозии воздух не должен содержать примесей опасных веществ К веществам способствующим появлению коррозии относятся галогенизированные углеводороды содержащие соединения хлора и фтора они могут входить в состав растворителей красок клея аэрозолей и бытовых моющих средств Температура поверхности 5 1 Важные указания Перед монтажом установки получить разрешение соответствующего газового хозяйства Установка может встраиваться только в закрытых системах водяного отопления в соответствии со стандартом DIN 4751 часть 3 Для эксплуатации обеспечивать минимальный объём циркулирующей воды не требуется Открытые системы отопления необходимо переоборудовать в закрытые системы отопления Не рекомендуется использование оцинкованных радиаторов и трубопроводов Тем самым предотвращается возможность повышенного газообразования Для более экономичной работы установки рекомендуется устанавливать регуляторы TR 12 TRZ 12 2 EU 9 D и на радиаторы термостатические вентили Junkers Температура поверхности установки не превышает 85 С Специальных мер по защите воспламеняемых строительных материалов или встроенной мебели не требуется Однако необходимо учитывать региональные нормы и предписания 5 3 Допустимые расстояния При выборе места для монтажа установки необходимо соблюдать следующие условия расстояние от всех выступающих частей поверхности шланги трубы выступы стены и т п до установки должно быть максимальным следует обеспечить достаточное пространство для выполнения работ по монтажу и техническому обслуживанию необходимо учесть допустимые расстояния указанные на рис 7 При использовании регулятора температуры в помещении в основном помещении установка термостатического вентиля на радиаторе недопустима Необходимо предусмотреть краны для наполнения водой и слива в самой нижней точке системы отопления Перед включением установки промыть систему циркулирующей водой чтобы удалить частицы грязи и масла которые могут повредить установку Для очистки не следует применять растворители или ароматические углеводороды бензин минеральное масло ит д 5 2 Выбор места для монтажа установки Требования к выбору места для монтажа установки Рис 8 Минимальные расстояния А Спереди г 0 5 см по сторонам г 1 см В а 40 см С а 10 см Объём помещения где размещается установка должен быть не менее 8 м3 не считая объёма мебели который не должен превышать 2 м3 14 6 720 608 536 2007 11
