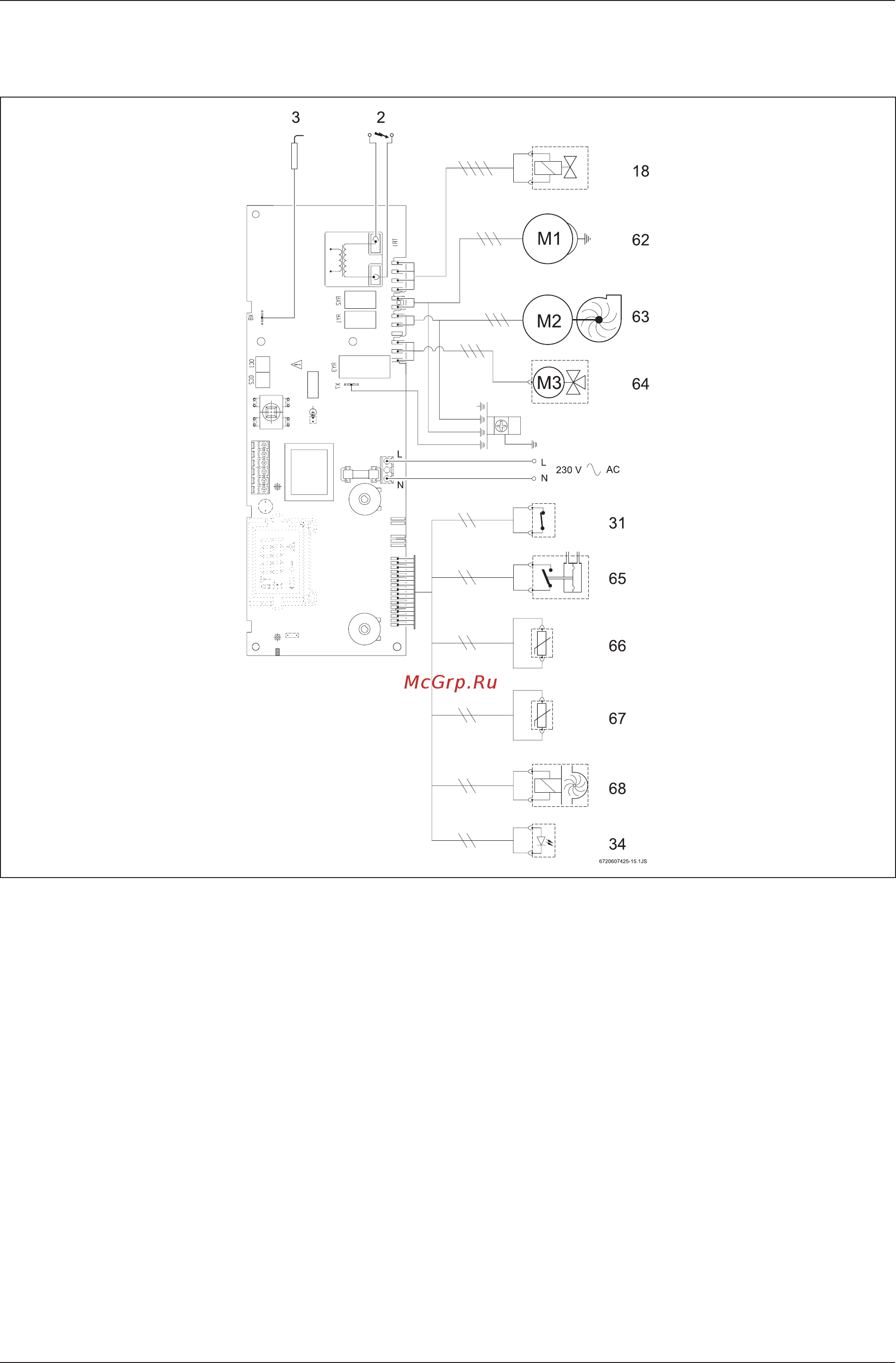

Технические характеристики установки 3 8 Электрическая схема Рис 6 2 3 18 31 34 62 63 64 66 67 68 запальный электрод ионизационный контроль пламени газовая арматура ограничитель температуры светодиод циркуляционный насос с воздухоотделителем вентилятор приводной электродвигатель 3 х ходового клапана датчик температуры подачи в контуре отопления МТС датчик температуры горячей воды МТС датчик расхода воды ZW 6 720 608 536 2007 11 9
