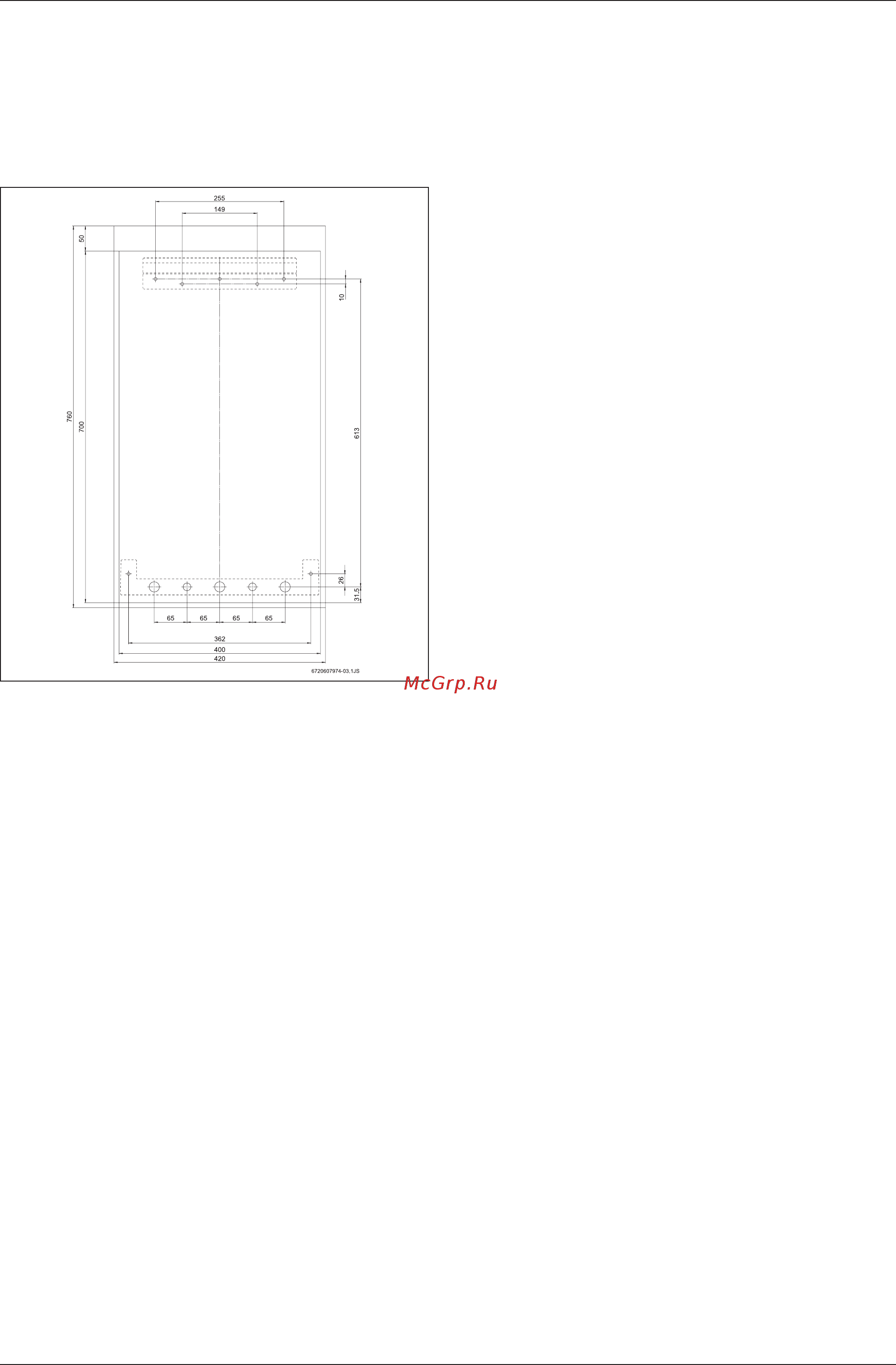

Монтаж 5 4 Установка монтажной присоединительной панели и подвесной шины Закрепить монтажный шаблон в выбранном месте на стене соблюдать мин расстояния по сторонам 5 5 Прокладка трубопроводов Подающие трубопроводы ГВС и арматуру смонтировать так чтобы давлением в сети был обеспечен достаточный расход в каждой точке отбора Для слива и наполнения системы отопления водой следует установить в самом низком месте краны для наполнения водой и слива не входят в комплект поставки Размеры труб подачи газа должны быть рассчитаны таким образом чтобы можно было гарантировать нормальную работу всех подключённых приборов Трубопроводы следует присоединять без внутренних напряжений Советуем установить механические фильтры вппога 44вив Рис 9 Монтажный шаблон Наметить а затем просверлить отверстия для крепления подвесной шины Приготовить отверстие в стене для принадлежности отвода дымовых газов Снять монтажный шаблон С помощью дюбелей и винтов входящих в комплект поставки прикрепить к стене подвесную шину винты не прикручивать до конца С помощью дюбелей и винтов входящих в комплект поставки прикрепить к стене монтажную присоединительную панель винты не прикручивать до конца Проверить правильность установки подвесной шины и монтажного шаблона до упора закрутить винты 6 720 608 536 2007 11 15
