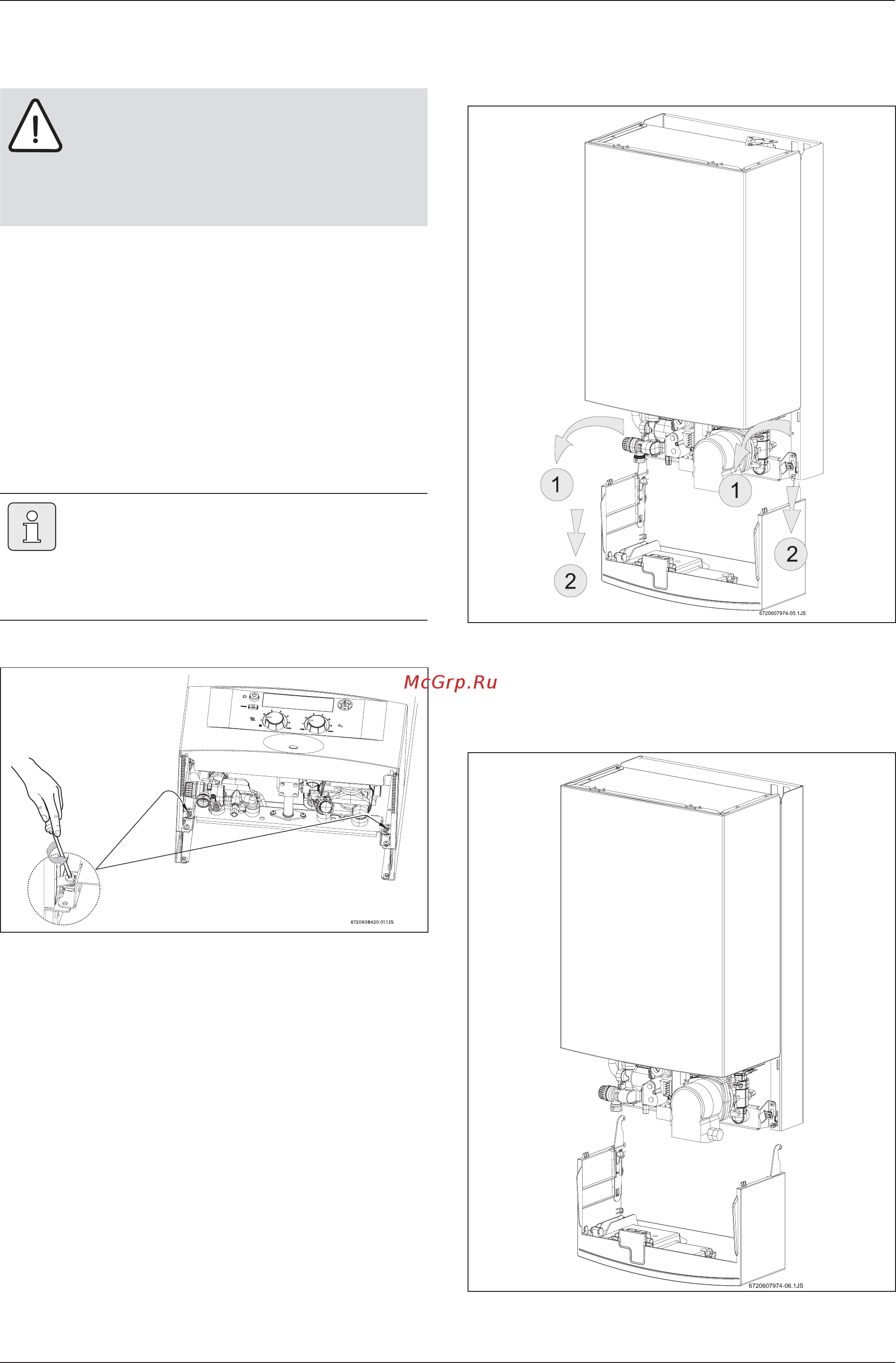

Монтаж 5 6 Монтаж установки Приподнять панель управления вверх а потом потянуть вниз ОСТОРОЖНО Остатки грязи в системе трубопроводов могут привести к повреждению установки 2 Для устранения загрязнений необходимо промыть трубопроводную сеть проточной водой Распаковать установку при этом соблюдать указания на упаковке Проверить содержимое упаковки на наличие всех деталей Проверить указанную на типовой пластинке маркировку соответствующего государства и пригодность установки виду газа поставляемого газоснабжающим предприятием Удалить заглушки из всех патрубков для подключения газа и воды Снятие панели управления и передней крышки Во избежание удара током передняя крышка и панель управления закреплены с помощью двух винтов тем самым предотвращается возможность их непреднамеренного снятия Всегда закреплять переднюю крышку и панель управления этими винтами Отвинтить винты с панели управления Рис 11 Сервисное положение для доступа к системам водо и электроснабжения Чтобы полностью вынуть панель управления нужно привести её в положение указанное на рисунке 11 приподнять наверх а потом потянуть на себя Рис 10 Расположение винтов Рис 12 Съём коробки панели управления Отвинтить винты крепления передней крышки 16 6 720 608 536 2007 11
