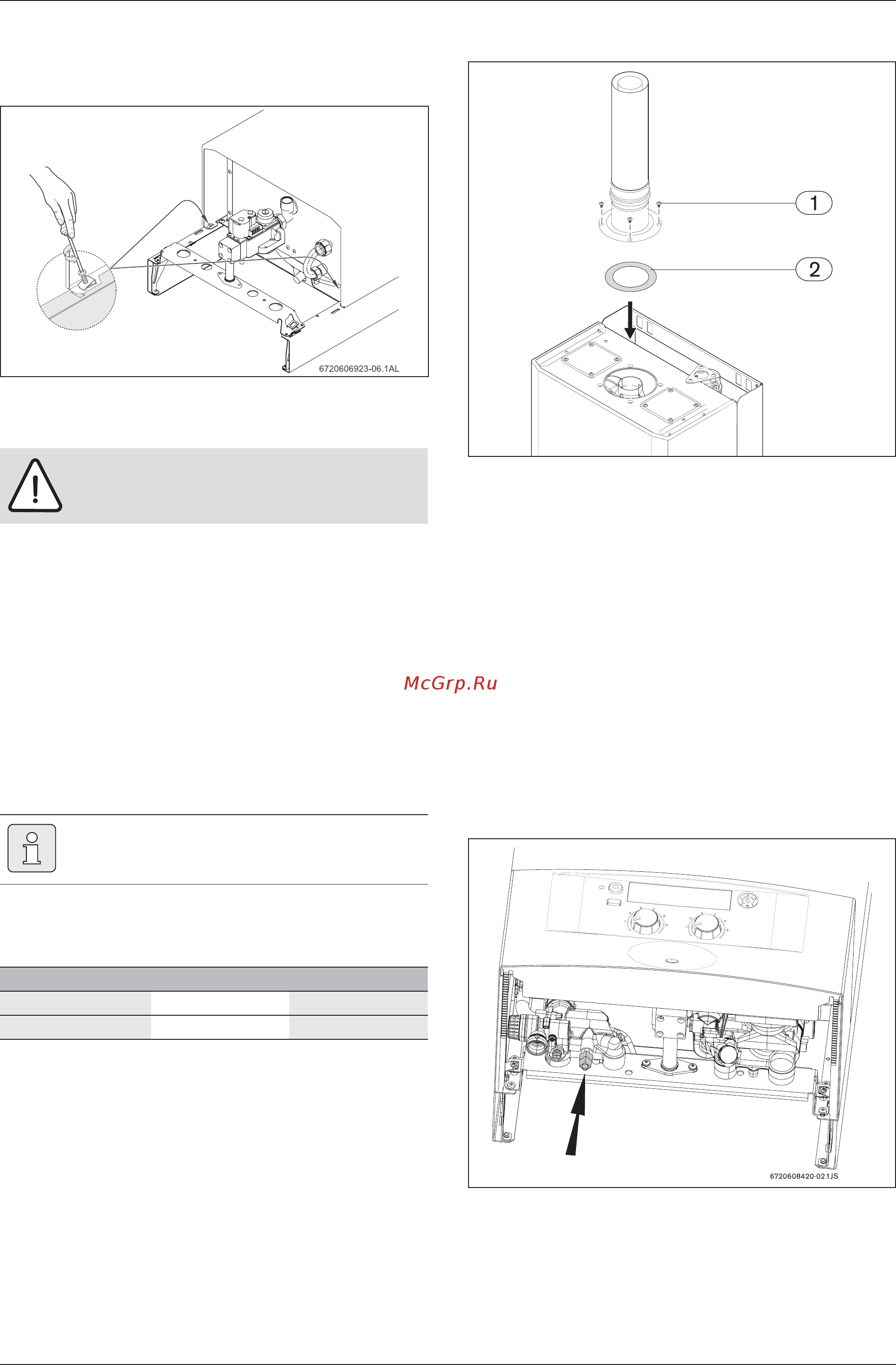

Монтаж Нажать на нижнюю часть передней крышки и снять потянув ее вверх Рис 13 Снятие передней крышки Закрепление установки ВНИМАНИЕ Не опирайте установку на трубы подключения газа и воды Установить уплотнения на двойные ниппели монтажной присоединительной панели Рис 14 Монтаж дроссельной диафрагмы и патрубка дымовых газов 1 Винты для крепежа патрубка дымовых газов 2 Дроссельная диафрагма Прикрепить патрубок дымовых газов к установке Поднять установку и подвесить её на установленную подвесную шину Установить и закрепить принадлежность для отвода дымовых газов Установить установку на заранее установленных соединениях для трубопровода 5 8 Проверка подключений Проверить исправность положения прокладок и после этого закрутить накидные гайки на разъёмах трубных соединений 5 7 Подключение принадлежностей для отвода дымовых газов Детализированную информацию см в инструкции по монтажу принадлежностей для отвода дымовых газов Проверка подключения воды Для установок класса ZW открыть запорный кран холодной воды и наполнить контур для горячей воды испытательное давление составляет макс 10 бар Открыть краны для подающего и обратного трубопроводов отопления и наполнить систему отопления водой открыв кран подпитки Выбрать подходящую дроссельную диафрагму см инструкция по монтажу принадлежностей для отвода дымовых газов NO ДРО СО 7 3 7 8 7 7 8 3 Др мбар 1 1 1 5 1 1 1 5 Табл 6 Оптимальная регулировка с помощью диафрагм Проверить герметичность всех уплотнений и резьбовых соединений испытательное давление составляет 1 5 бар по манометру 6 720 608 536 2007 11 17
