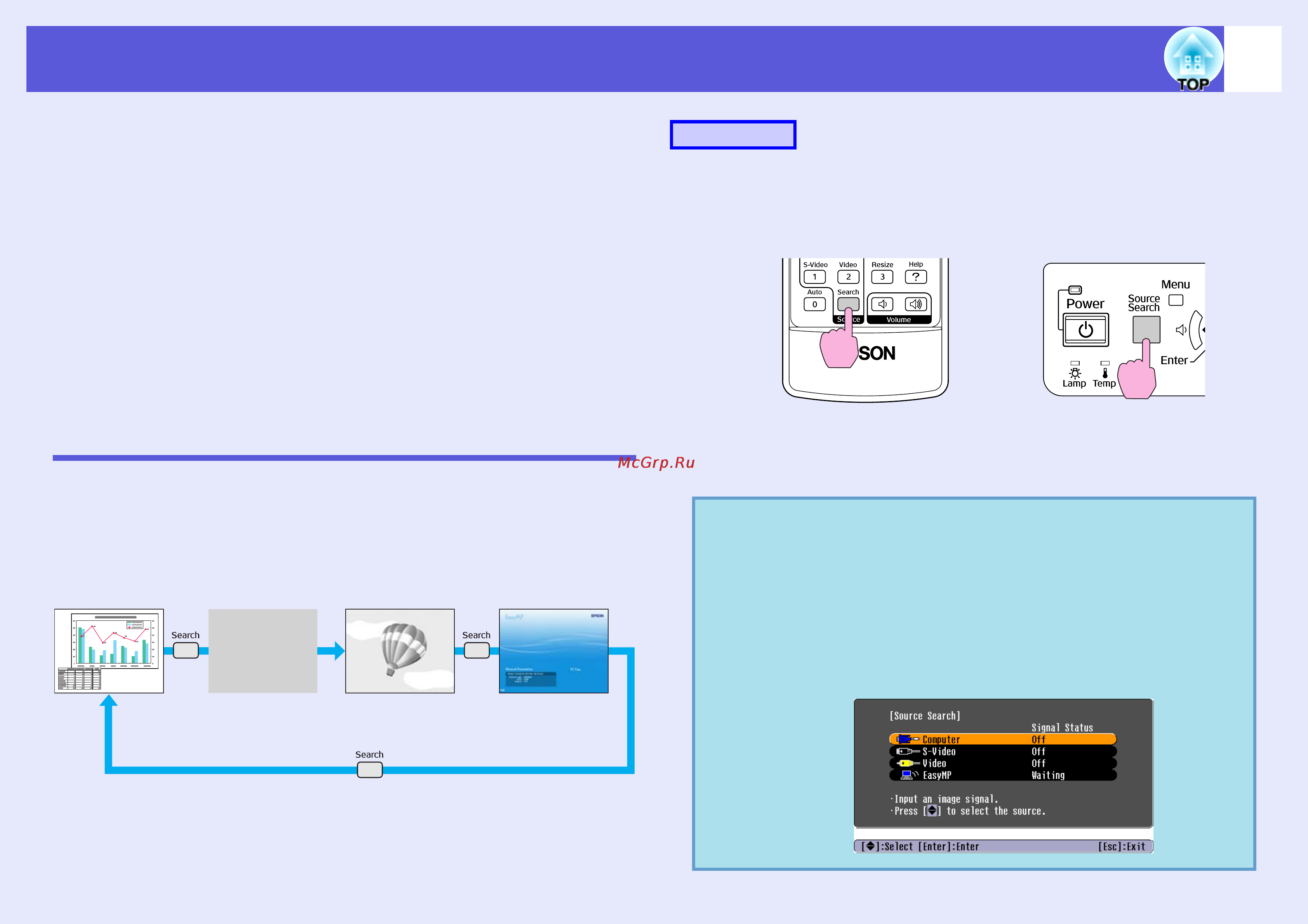

Смена проецируемого изображения
Для смены проецируемого изображения применяются
следующие два способа.
• Смена изображения с помощью функции Поиск источника
Проектор автоматически обнаруживает сигналы, поступающие
от подключенного оборудования, и осуществляется
проецирование изображения, поступающего с этого
оборудования.
• Непосредственная смена изображения
Смена входного порта назначения может осуществляться с
помощью кнопок пульта дистанционного управления.
Автоматическое обнаружение входящих
сигналов и смена проецируемого изображения
(Поиск источника)
Обеспечивается быстрое проецирование нужного изображения,
поскольку при смене изображения посредством нажатия кнопки
[Source Search] входные порты, в которые не поступает сигнал
изображения, пропускаются.
* Переключение на изображение EasyMP осуществляется при
использовании проектора EMP-1715/1705.
Установите входящий в комплект поставки блок беспроводной
ЛВС (только EMP-1715/1705).
Перед выполнением этой операции подключите видеоаппаратуру и
запустите воспроизведение.
Если подключены два или большее число устройств,
нажимайте кнопку [Source Search], пока не будет
спроецировано требуемое изображение.
Компьютер
EasyMP
(только для EMP-1715/1705)
Порт VideoПорт S-Video
Входной порт, в который не поступает
сигнал изображения, пропускается.
Процедура
q
В случае, если доступно только изображение,
отображаемое проектором в текущий момент, или если
не обнаружено ни одного сигнала изображения,
появляется следующий экран с отображением статуса
сигналов изображения. Пользователь может выбрать
входной порт, на который подает сигнал для
проецирования то подключенное оборудование, которое
предполагается использовать. Если в течение 10 секунд
не выполняются никакие операции, экран закрывается.
Использование пульта
дистанционного управления
Использование панели
управления
