Список функций
Меню Image (Изображение)

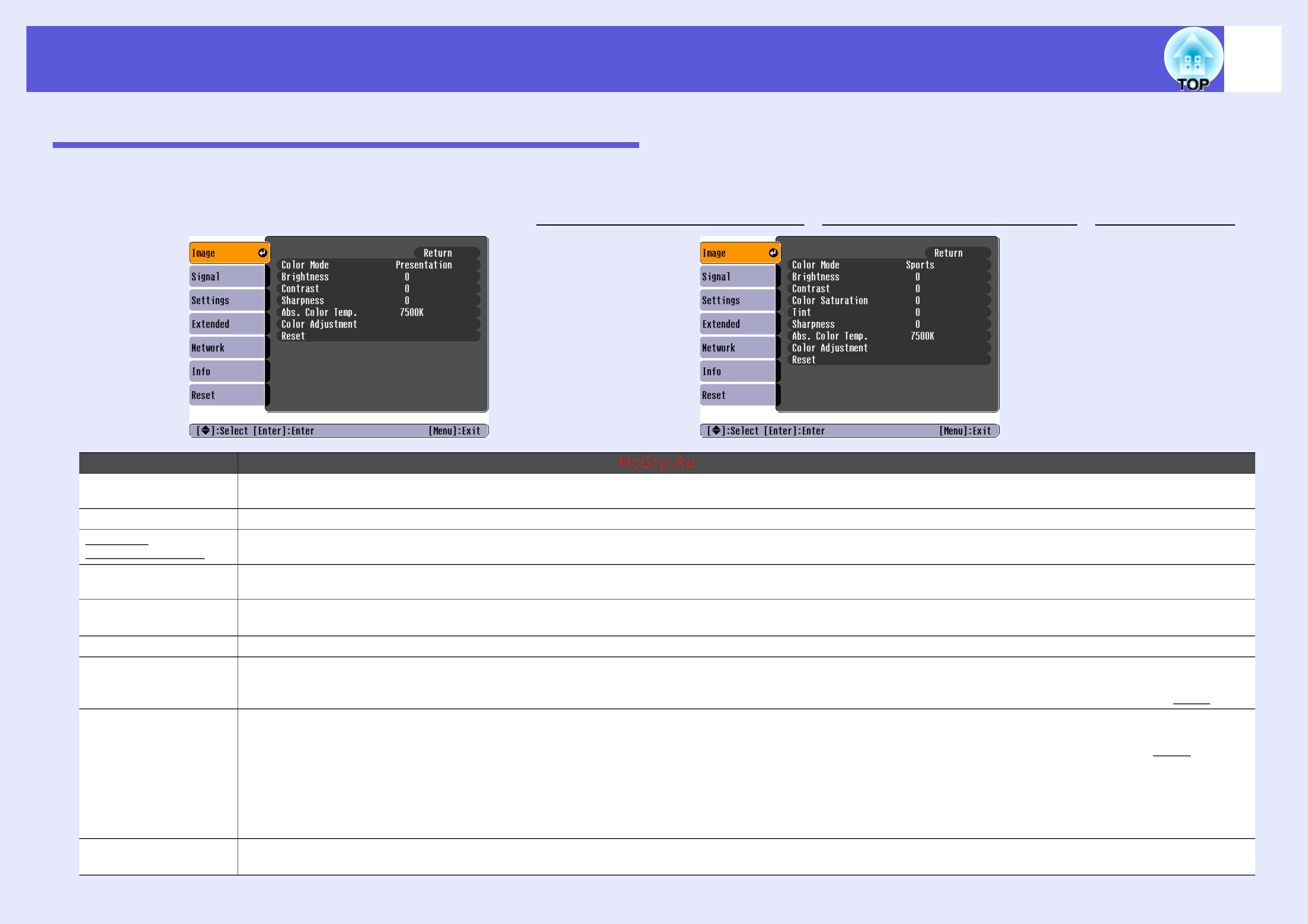

Как видно из следующих снимков экрана, элементы, допускающие настройку, зависят от сигнала изображения, проецируемого в текущий момент.
Информация о настройках сохраняется для каждого сигнала изображения.
Меню нижнего уровня
Функция
Color Mode
(Цветовой режим)
Выбор качества изображения, соответствующего окружающей обстановке. s стр.15
Brightness (Яркость)
Регулировка яркости изображения.
Contrast
(Контрастность)g
Регулировка степени отличия светлых и темных участков изображения.
Color Saturation
(Насыщенность цвета)
Регулировка насыщенности цвета изображений.
Tint (Оттенок) (Регулировка возможна только в том случае, если сигналы NTSC поступают при использовании композитного видеосигнала/сигнала S-video.)
Регулировка оттенков изображения.
Sharpness (Резкость)
Регулировка резкости изображения.
Abs. Color Temp.
(Абс. темп. цвета)
Регулировка общего тона изображения. Предусмотрена регулировка оттенков за 10 этапов от 5000 K до 10000 K. При выборе высокого значения
изображение приобретает синий оттенок, а при выборе низкого значения - красный.
(Данный пункт меню недоступен для выбора, если в меню Image (Изображение) для настройки Color Mode (Цветовой режим) выбрано значение "sRGB
g".)
Color Adjustment
(Регулировка
цвета)
Регулировка цвета осуществляется выбором одного из следующих параметров
Red (Красный), Green (Зеленый), Blue (Синий): насыщенность каждого цвета регулируется индивидуально.
(Данный пункт меню недоступен для выбора, если в меню "Image" (Изображение) - "Color Mode" (Цветовой режим) выбраны значения "sRGB
g" или
"Customized" (Пользовательский).)
R, G, B, C, M, Y: Интенсивность каждого из цветов (R (красный), G (зеленый), B (синий), C (бирюзовый), M (пурпурный), Y (желтый)) регулируется
индивидуально.
(Данный пункт меню доступен для выбора только в том случае, если в меню "Image" (Изображение) - "Color Mode" (Цветовой режим) выбрано
значение "Customized" (Пользовательский).)
Reset (Сброс) Все значения, настроенные для функций меню "Image" (Изображение), сбрасываются до значений по умолчанию. О возврате значений по умолчанию
для всех пунктов меню см. s стр.39
Изображение, поступающее с компьютера
Компонентный видеосигналg/Композитный видеосигналg/Сигнал S-videog
