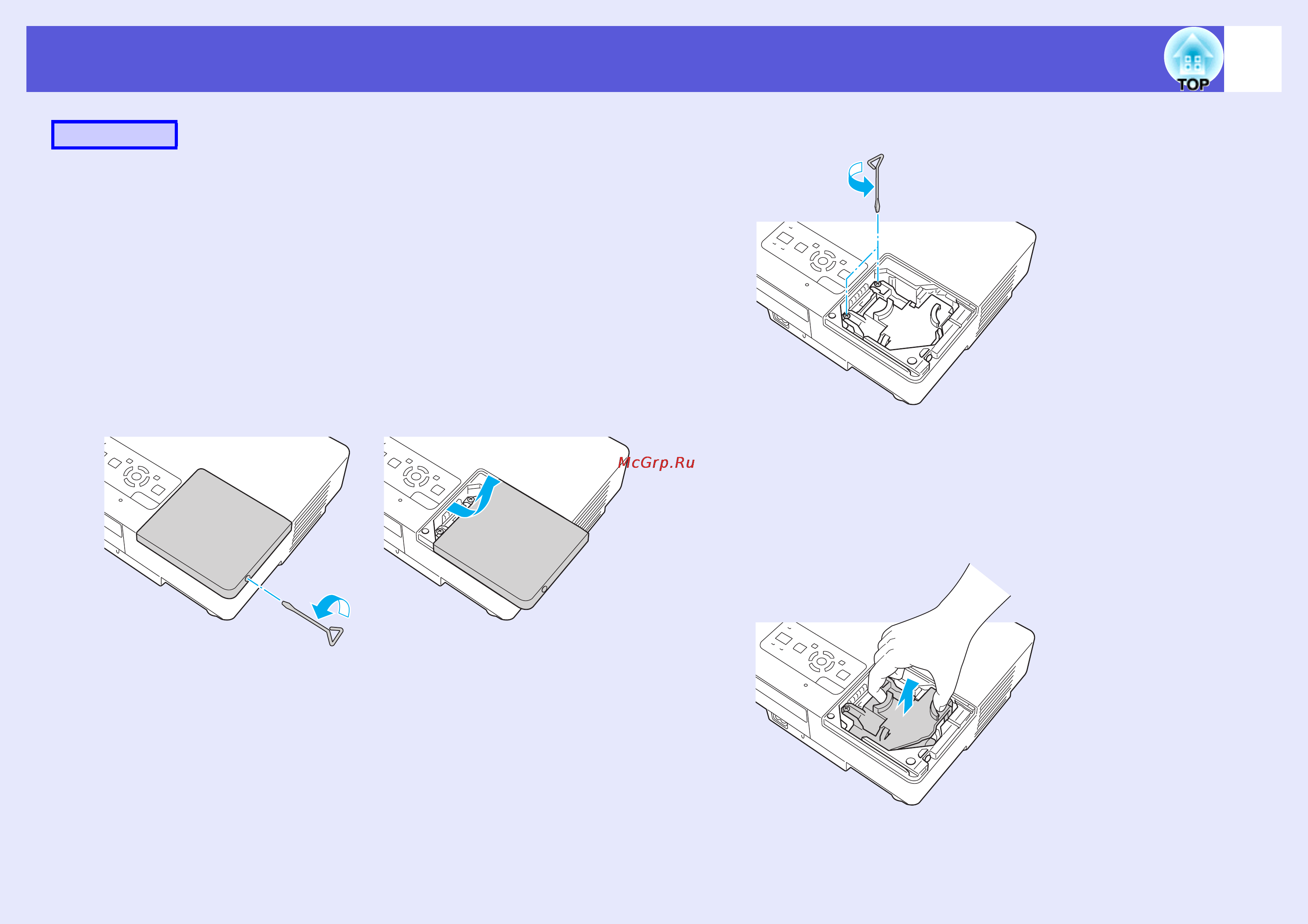

![Epson EMP-1710 [57/77] Извлеките старую лампу](/views2/1055753/page57/bg39.png)
Замена расходных материалов
57
A
После отключения питания проектора и двух
звуковых сигналов подтверждения отсоедините
кабель питания.
B
Подождите, пока лампа достаточно охладится,
затем снимите крышку отсека с лампой.
Ослабьте винт, фиксирующий крышку отсека с лампой с
помощью отвертки, входящий в комплект поставки новой
лампы, или с помощью крестовой отвертки. Затем сдвиньте
крышку отсека с лампой в направлении вперед и поднимите
ее, чтобы снять.
C
Ослабьте два винта, которыми крепится лампа.
D
Извлеките старую лампу.
Если лампа треснула, замените ее новой лампой или
обратитесь к местному дилеру за дополнительной помощью.
При самостоятельной замене лампы соблюдайте
осторожность, чтобы не пораниться осколками стекла.
