55
Замена расходных материалов
В этом разделе описывается способ замены аккумуляторов
пульта дистанционного управления, лампы и воздушного фильтра.

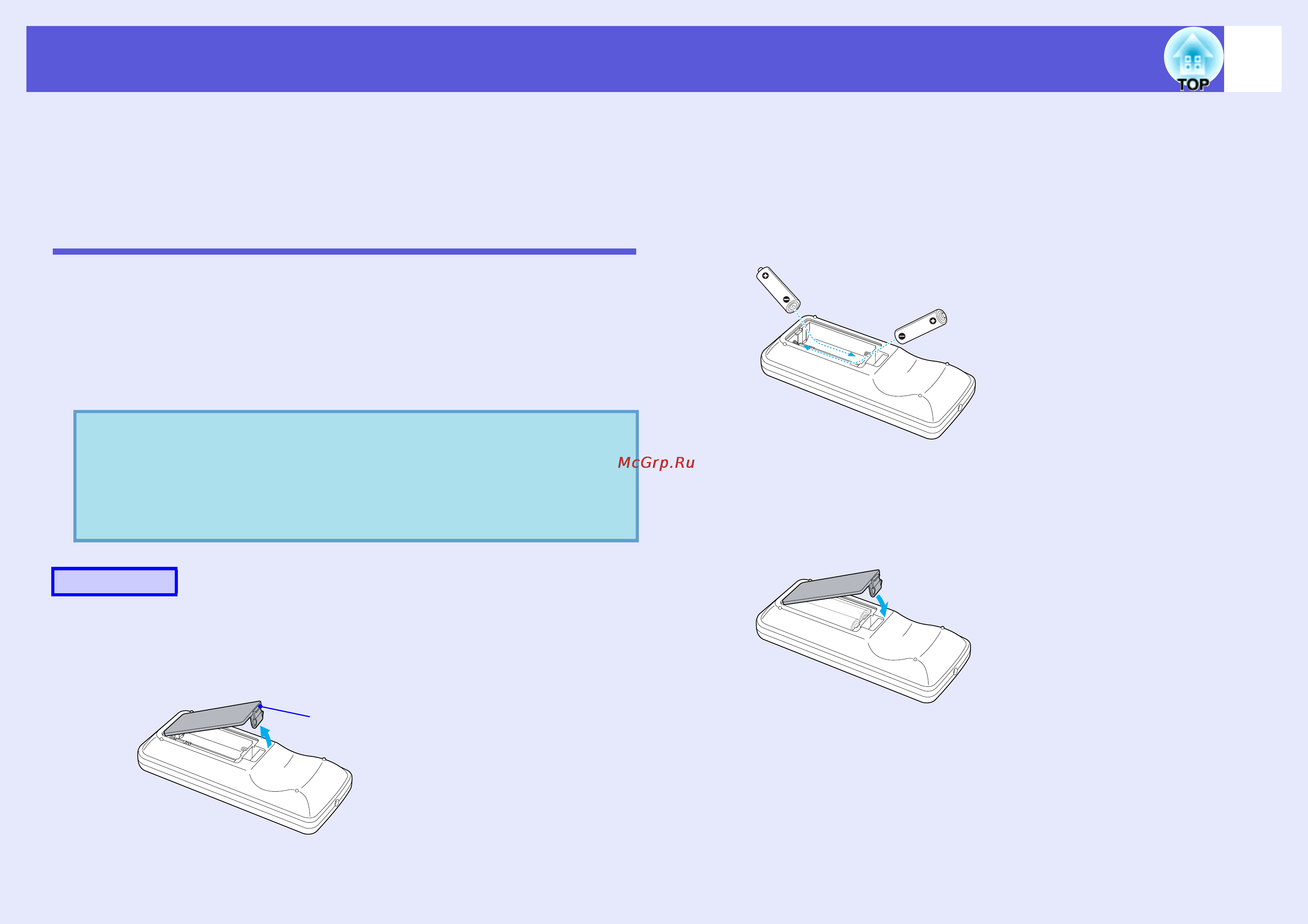

Замена аккумуляторов пульта дистанционного
управления
Если уменьшается скорость реагирования пульта дистанционного
управления или он перестает работать через некоторое время после
начала использования, это может свидетельствовать о том, что
батарейки в пульте разрядились. В таком случае их следует заменить.
Держите наготове две запасных щелочных батарейки AAA для
использования их в случае необходимости.
A
Снимите крышку аккумуляторного отсека.
Надавливая на защелку крышки аккумуляторного отсека,
поднимите крышку.
B
Замените старые аккумуляторы новыми.
Внимание!
Проверьте расположение меток (+) и (-) внутри держателя для
аккумуляторов, чтобы убедиться в правильности ориентации
устанавливаемых аккумуляторов.
C
Верните на место крышку аккумуляторного
отсека.
Нажимайте на крышку аккумуляторного отсека до ее
защелкивания в предусмотренном месте.
Внимание!
Обязательно ознакомьтесь с главой "Правила техники
безопасности/World-Wide Warranty Terms" перед выполнением
манипуляций с аккумуляторами.
s
Правила техники
безопасности
Процедура
Защелка
