Меню Signal (Сигнал)

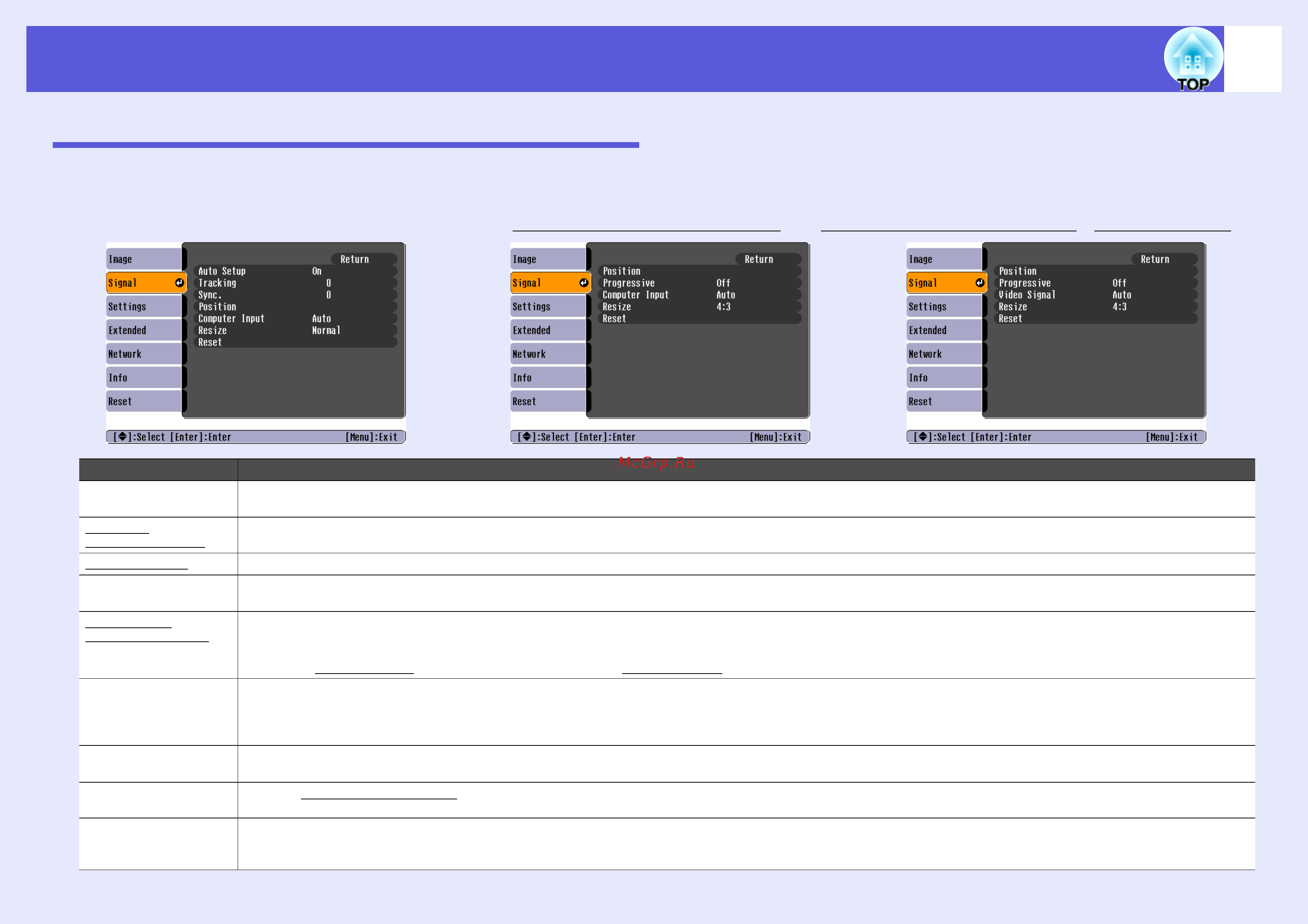

Как видно из следующих копий экранов, элементы, допускающие настройку, зависят от сигнала изображения, проецируемого в текущий момент.
Информация о настройках сохраняется для каждого сигнала изображения.
Меню нижнего уровня
Функция
Auto Setup
(Автонастройка)
Задается необходимость автоматической регулировки изображения до оптимального состояния при изменении входного сигнала: On (Вкл.) или Off
(Выкл.). s стр.48
Tracking
(Отслеживание)g
Регулировка компьютерных изображений при появлении на них вертикальных полос. s стр.48
Sync. (Синхр.)g Регулировка мерцающих и нерезких компьютерных изображений или изображений с помехами. s стр.48
Position
(Положение)
Регулировка положения экрана в направлениях вверх, вниз, влево и вправо для обеспечения проецирования всего изображения в случае отсутствия
части изображения.
Progressive
(Прогрессивный)g
(Регулировка компонентного видеосигнала возможна только при поступлении сигналов 525i/625i)
Off (Выкл.): преобразование IP выполняется для каждого поля на экране. Наилучший вариант для просмотра изображений с большим числом
движущихся объектов.
On (Вкл.): чересстрочные
g (i) сигналы преобразуются в прогрессивныеg (p) сигналы. Наилучший вариант для просмотра неподвижных изображений.
Computer Input
(Компьютерный
сигнал)
В качестве входного сигнала можно выбрать сигнал, поступающий из порта Компьютер (Компонентный видеосигнал).
При выборе значения "Auto" (Авто) входной сигнал настраивается автоматически в соответствии с подключенным оборудованием.
Если при выборе значения "Auto" (Авто) цвета отображаются неправильно, выберите подходящий сигнал в соответствии с подключенным
оборудованием.
Video Signal
(Видеосигнал)
При выборе значения "Auto" (Авто) видеосигналы распознаются автоматически. Если при выборе значения "Auto" (Авто) на изображении появляются помехи
или возникают неполадки, например, не проецируется никакое изображение, выберите подходящий сигнал в соответствии с подключенным оборудованием.
Resize (Изменение
размера)
Задание форматного отношенияg для проецируемых изображений. s стр.17
Reset (Сброс) Все значения, настроенные для функций меню "Signal" (Сигнал), сбрасываются до значений по умолчанию, за исключением настройки для
"Computer Input" (Компьютерный сигнал).
О возврате значений по умолчанию для всех пунктов меню см. s стр.39
Изображение, поступающее с компьютера
Компонентный видеосигналg Композитный видеосигналg/сигнал S-videog
