62

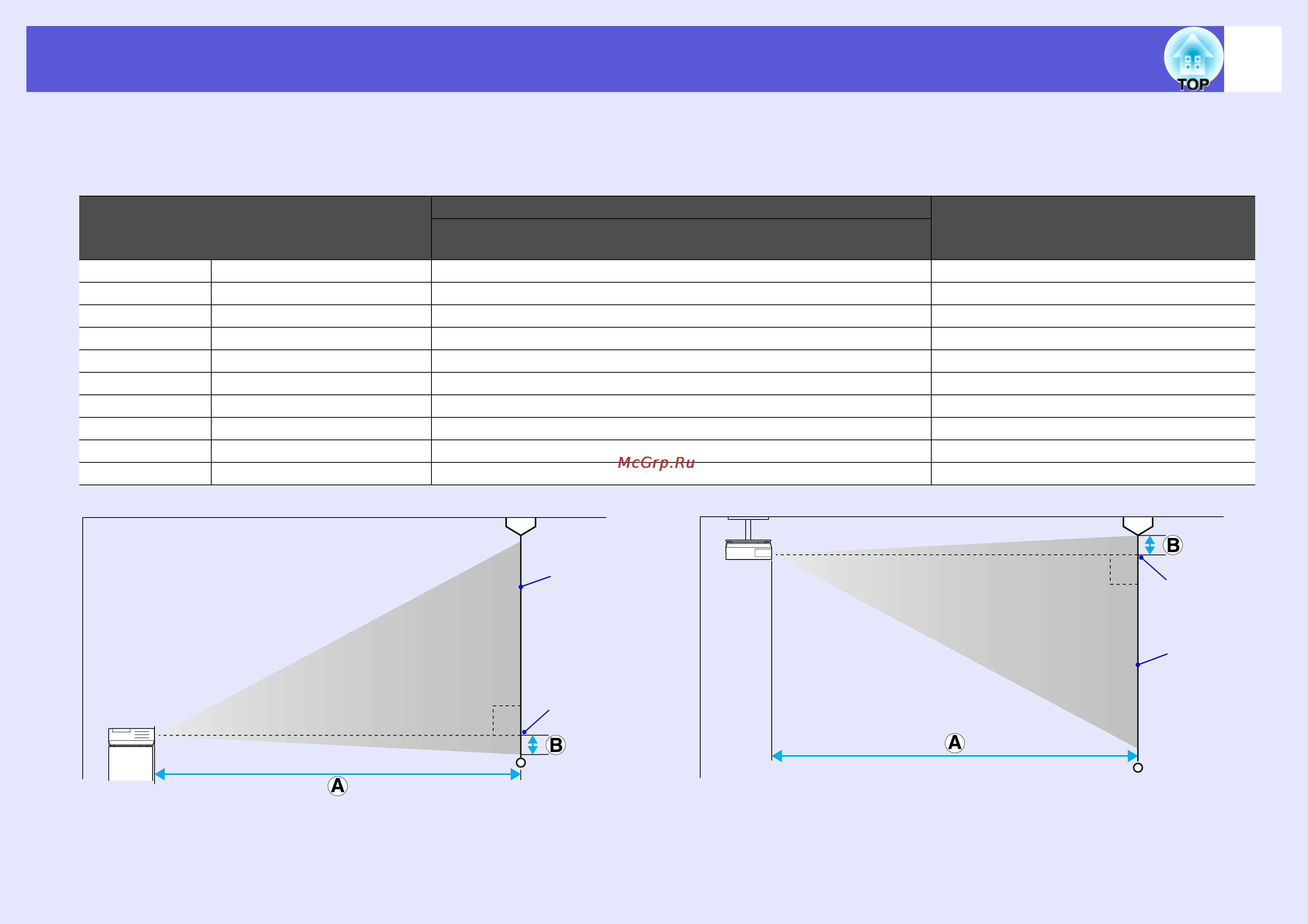

Формат экрана и расстояние
Для выбора оптимального положения проектора обратитесь к следующей таблице. Данные значения приводятся только в качестве
ориентировочных.
Единицы измерения: см Единицы измерения: см Единицы измерения: см
Формат экрана 4:3
Расстояние проецирования
U
Расстояние от центра объектива до
основания экрана
V
Минимум Максимум
(Настройка для Zoom: Wide (Широкий)) - (Настройка для Zoom: Tele (Теле))
30" 61 ^ 46 99 - 119 7
40" 81 ^ 61 133 - 160 9
50" 100 ^ 76 166 - 200 11
60" 120 ^ 90 200 - 240 13
80" 160 ^ 120 267 - 321 17
100" 200 ^ 150 335 - 402 22
120" 240 ^ 180 402 - 483 26
150" 300 ^ 230 503 - 605 33
200" 410 ^ 300 672 - 807 44
300" 610 ^ 460 1009 - 1211 65
Экран
Центр
объектива
90°
90°
Центр
объектива
Экран
