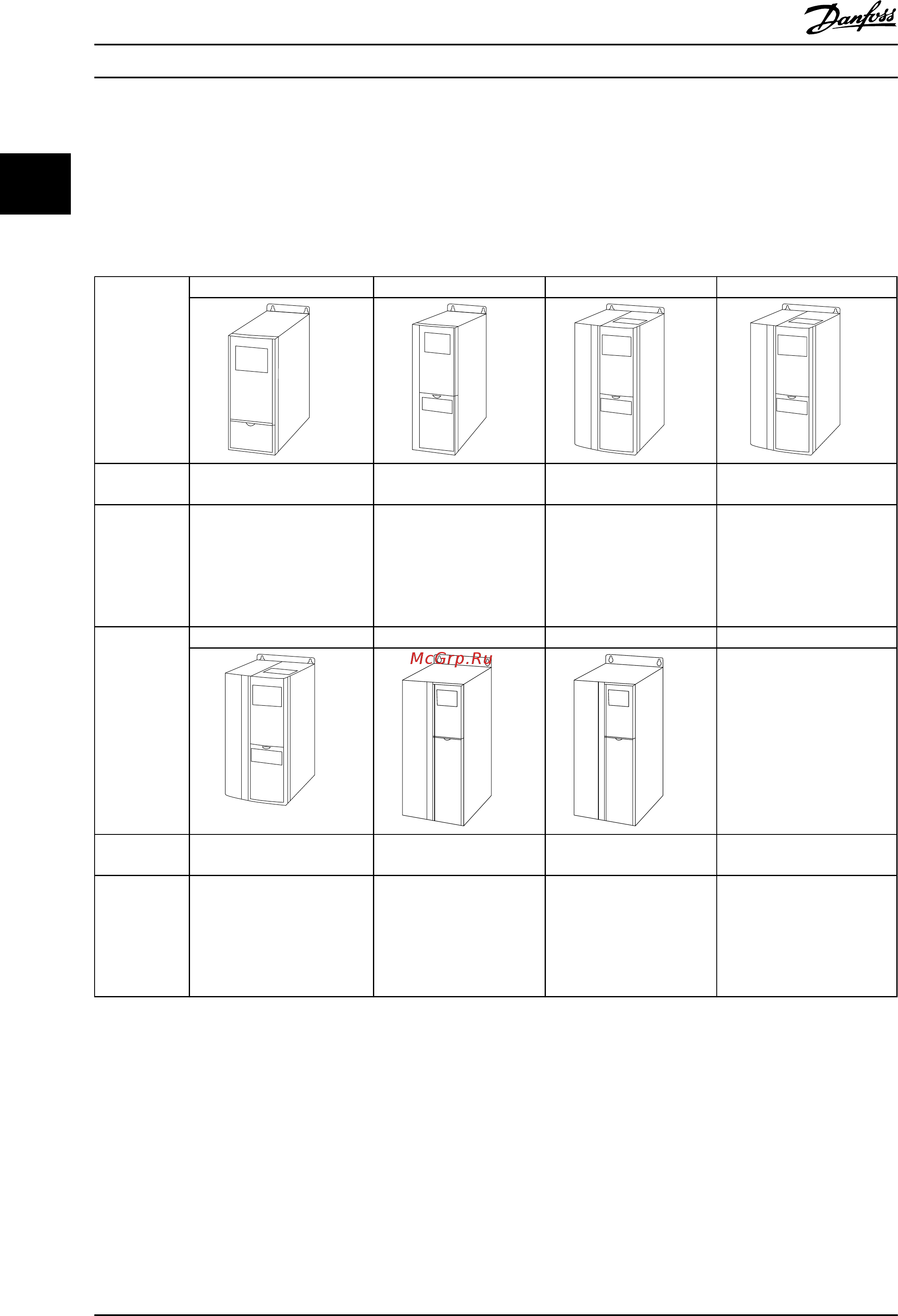

2 Обзор изделия
2.1 Сведения о типах корпусов
Тип корпуса зависит от диапазона мощности.
Тип корпуса J1 J2 J3 J4
130BA870.10
130BA809.10
130BA810.10
130BA810.10
Защита
корпуса
IP20 IP20 IP20 IP20
Номинальная
мощность
при
высокой
перегрузке —
перегрузка
150 %
1)
0,37–2,2 кВт (380–480 В) 3,0–5,5 кВт (380–480 В) 7,5 кВт (380–480 В) 11–15 кВт (380–480 В)
Тип корпуса J5 J6 J7
130BA810.10
130BA826.10
130BA826.10
Защита
корпуса
IP20 IP20 IP20
Номинальная
мощность
при
высокой
перегрузке —
перегрузка
150 %
18,5–22 кВт (380–480 В) 30–45 кВт (380–480 В) 55–75 кВт (380–480 В)
Таблица 2.1 Типы корпусов
1)
Для размеров 11–75 kW также предусмотрена номинальная перегрузка: 110 % в течение 1 минуты
Типы перегрузок для размеров 11–22 кВт: 150 % в течение 1 минуты
Типы перегрузок для размеров 30–75 кВт: 150 % в течение 1 минуты
Обзор изделия Руководство по проектированию
14 Danfoss A/S © Вер. 26–03–2014 Все права защищены. MG06B350
