2.3.4 Внутреннее регулирование тока в
режиме
VVC
plus
Особенностью преобразователя частоты является
встроенная
система контроля предельного тока,
которая включается, когда ток двигателя и,
следовательно, крутящий момент оказываются выше
предельных моментов, установленных в параметрах
4-16 Двигательн.режим с огранич. момента,
4-17 Генераторн.режим с огранич.момента и
4-18 Предел по току.
Когда преобразователь частоты достигает предела по
току в двигательном или регенеративном режиме, он
стремится снизить ток ниже установленных пределов
для момента как можно скорее, насколько это
возможно без потери управления электродвигателем.
2.3.5 Местное (Hand On) и
дистанционное
(Auto On)
управление
Преобразователь частоты управляется вручную с
панели
местного управления (LCP) или дистанционно
через аналоговые/цифровые входы или по
последовательной шине.
Преобразователь частоты запускается и
останавливается с помощью кнопок [Hand On] (Ручной
пуск) и [Off/Reset] (Выкл./Сброс) на LCP. Необходима
настройка параметров:
0-40 [Hand on] Key on LCP,
0-44 [Off/Reset] Key on LCP и
0-42 [Auto on] Key on LCP.
Если для клеммы запрограмирована возможность
сброса, сброс аварийных сигналов выполняется
посредством нажатия кнопки [Off/Reset] (Выкл./Сброс)
или через дискретные входы.
Hand
On
Off
Reset
Auto
On
130BB893.10

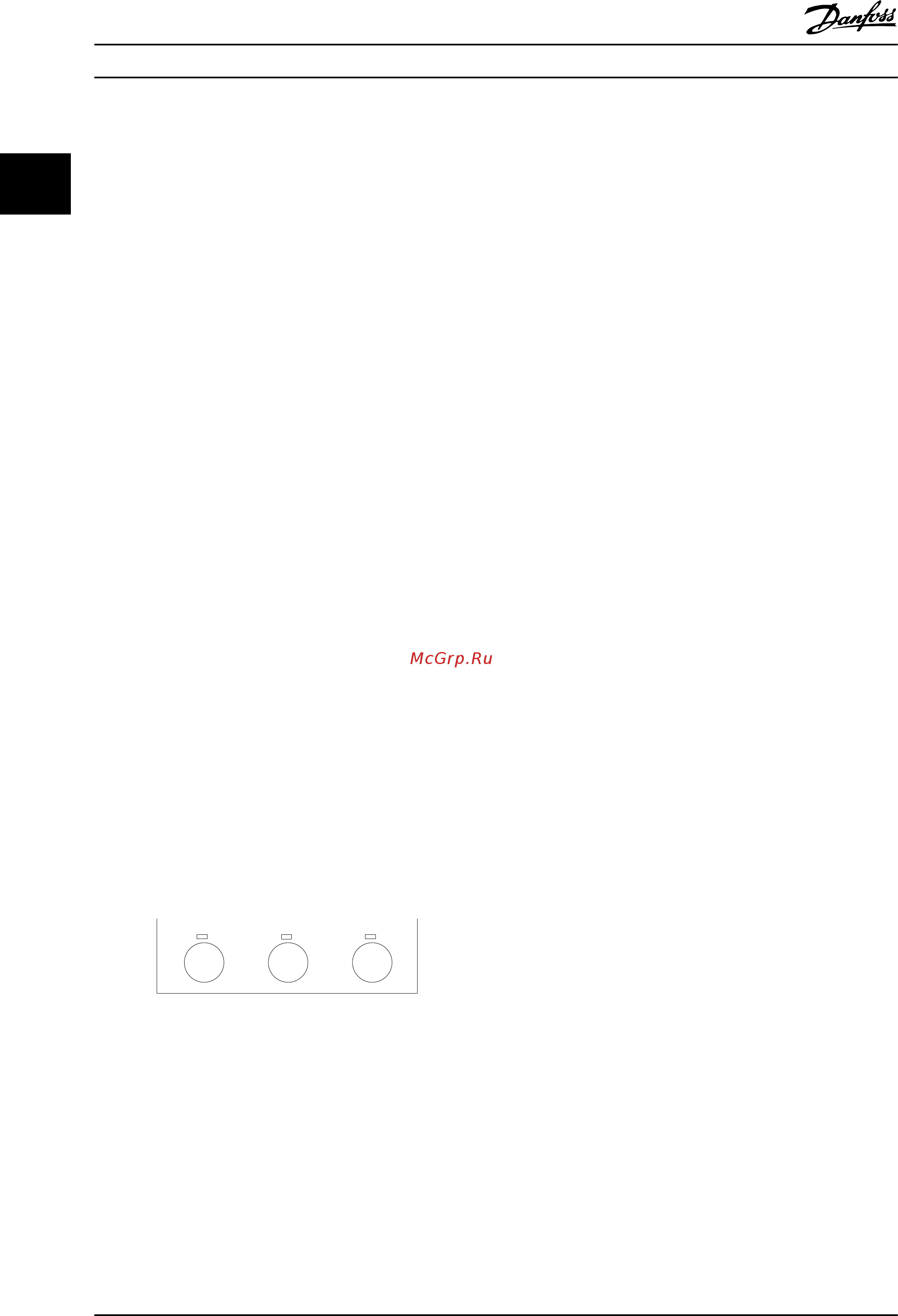

Рисунок 2.13 Кнопки управления LCP
Местное задание переводит режим конфигурирования
на
контур без ОС, независимо от значения параметра
1-00 Режим конфигурирования.
Местное задание сохраняется при выключении.
Обзор изделия Руководство по проектированию
24 Danfoss A/S © Вер. 26–03–2014 Все права защищены. MG06B350
