Дистанционное задание рассчитывается один раз для
каждого
интервала сканирования и изначально
содержит два типа входящего сигнала задания.
1. Х (внешнее задание): сумма (см. пар.
3-04 Reference Function) до четырех выбранных
внешних заданий, включая любые комбинации
(определяемые установкой пар. 3-15 Reference 1
Source, 3-16 Reference 2 Source и 3-17 Reference 3
Source) из фиксированных предустановленных
заданий (пар. 3-10 Preset Reference), переменных
аналоговых заданий, переменных дискретных
импульсных заданий на цифровых входах и
различных заданий, поступающих по
последовательной шине, измеренных в
соответствующих единицах управления
преобразователем частоты ([Гц], [об/мин], [Н-м]
и т. д.).
2. Y (относительное задание): сумма одного
фиксированного предустановленного задания
(пар. 3-14 Preset Relative Reference) и одного
переменного аналогового задания (пар.
3-18 Relative Scaling Reference Source) в [%].
Два типа задания на входе суммируются по следующей
формуле: Дистанционное задание = X + X * Y / 100 %.
Если относительное задание не используется,
установите для параметра 3-18 Relative Scaling Reference
Source значение [0] Не используется, а для параметра
3-14 Preset Relative Reference — значение 0 %. Обе
функции — увеличение/уменьшение задания и фиксация
задания — могут активизироваться с помощью
цифровых входов преобразователя частоты. Описание
функций и параметров можно найти в Руководстве по
программированию VLT
®
AutomationDrive FC 360.
Масштабирование аналоговых заданий описывается
группами параметров 6-1* Аналоговый вход 53 и 6-2*
Аналоговый вход 54, а масштабирование импульсных
заданий на цифровых входах — группой параметров
5-5* Импульсный вход.
Пределы и диапазоны заданий устанавливаются в
группе параметров 3-0* Пределы задания.
2.4.1 Пределы задания
Параметры 3-00
Диапазон задания, 3-02 Мин. задание и
3-03 Максимальное задание совместно определяют
допустимый диапазон суммы всех заданий. Эта сумма
заданий при необходимости фиксируется. Зависимость
между результирующим заданием (после фиксации) и
суммой всех заданий показана на Рисунок 2.15 и
Рисунок 2.16.

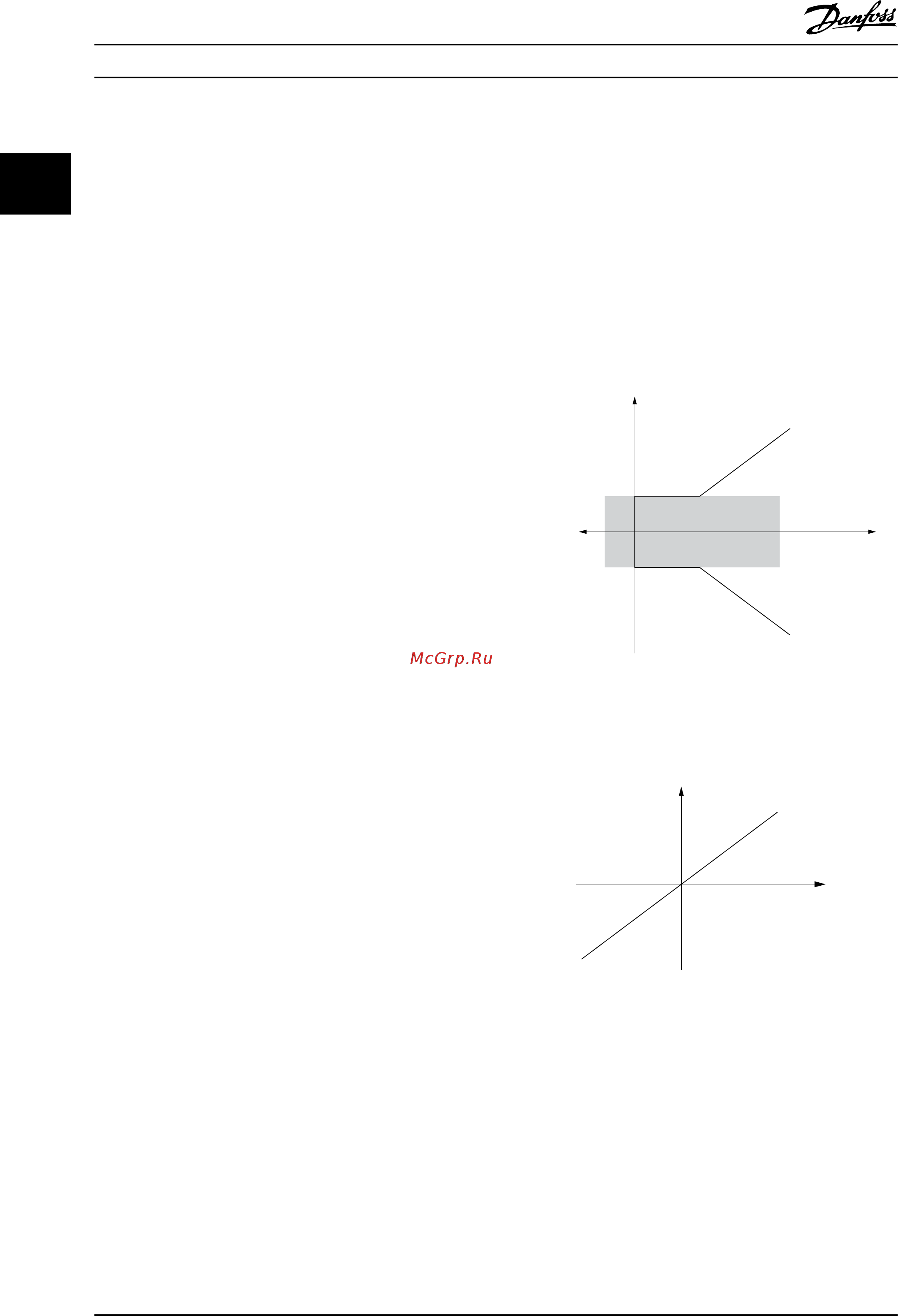

Resulting reference
Sum of all
references
Forward
Reverse
P 3-00 Reference Range= [0] Min-Max
130BA184.10
-P 3-03
P 3-03
P 3-02
-P 3-02
Рисунок 2.15 Сумма всех активных заданий, когда для
диапазона
задания установлено значение «0»
P 3-00 Reference Range =[1]-Max-Max
Resulting reference
Sum of all
references
-P 3-03
P 3-03
130BA185.10
Рисунок 2.16 Сумма всех активных заданий, когда для
диапазона
задания установлено значение «1».
Обзор изделия Руководство по проектированию
26 Danfoss A/S © Вер. 26–03–2014 Все права защищены. MG06B350
