Ток утечки зависит также от линейных искажений.
130BB956.12
THVD=0%
THVD=5%
Leakage current

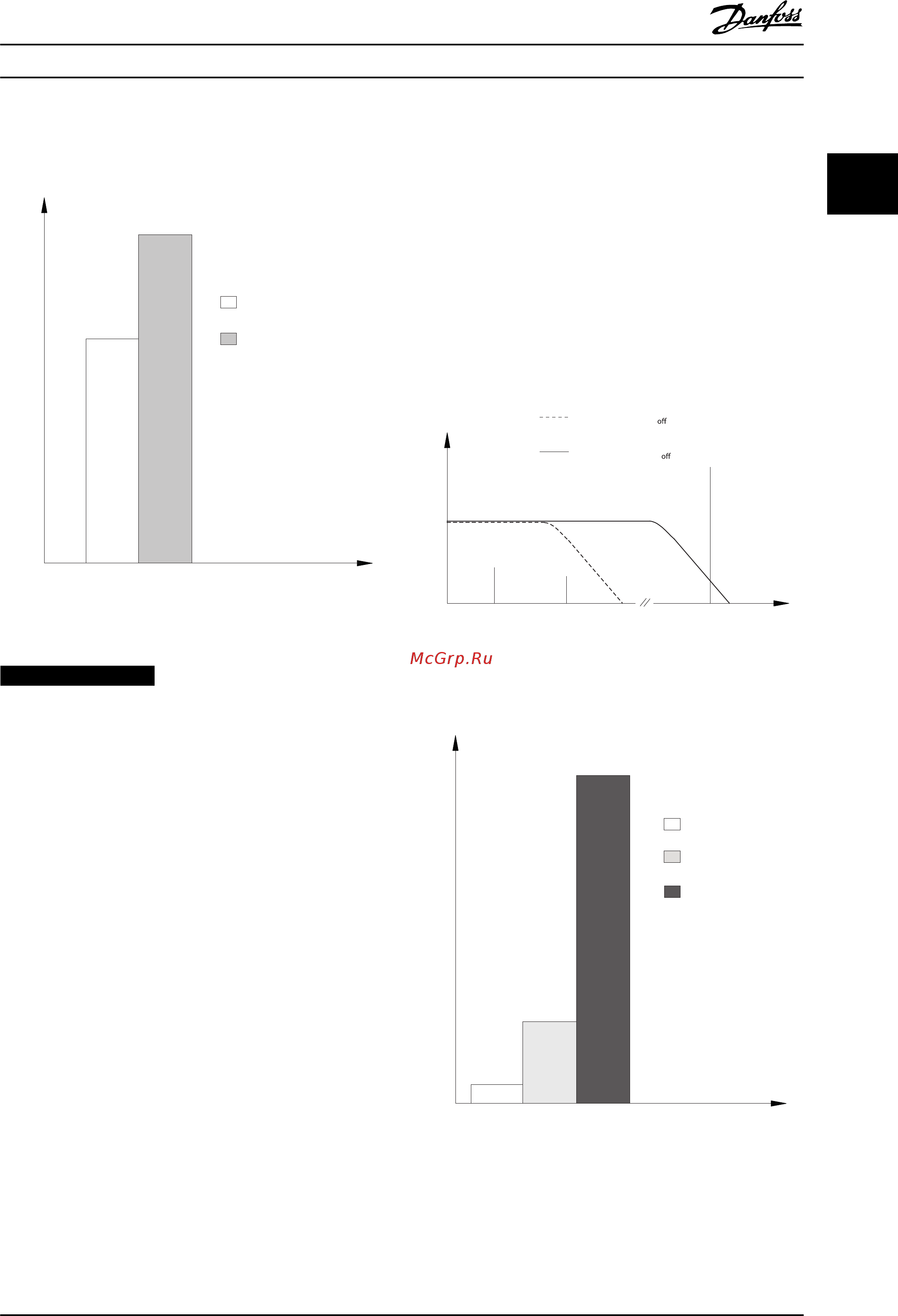

Рисунок 2.30 Зависимость тока утечки от линейных
искажений
УВЕДОМЛЕНИЕ
Если используется фильтр, выверните винт RFI (типы
корпусов
J1–J5) или отключите пар. 14-50 Фильтр ВЧ-
помех (типы корпусов J6 и J7) во время зарядки
фильтра, чтобы избежать появления большого тока
утечки при переключении датчика остаточного тока
(RCD).
В соответствии со стандартом EN/IEC61800-5-1 (стандарт
по
системам силового привода) следует соблюдать
особую осторожность в том случае, если ток утечки
превышает 3,5 мА. Заземление следует усилить одним
из следующих способов.
•
Сечение провода заземления (клемма 95)
должно быть не менее 10 мм²
•
Следует использовать два отдельных провода
заземления соответствующих нормативам
размеров.
Дополнительную информацию см. в стандартах EN/
IEC61800-5-1 и EN50178.
Использование датчиков остаточного тока
Если
используются датчики остаточного тока (RCD),
также известные как автоматические выключатели для
защиты от утечек на землю (ELCB), соблюдайте
следующие требования.
•
Используйте только RCD типа В, которые могут
обнаруживать переменные и постоянные токи.
•
Используйте RCD с задержкой по пусковым
токам, чтобы предотвратить отказы в связи с
переходными токами на землю.
•
Размеры RCD следует подбирать с учетом
конфигурации системы и условий окружающей
среды.
130BB958.12
f
sw
Cable
150 Hz
3rd harmonics
50 Hz
Mains
RCD with low f
cut-
RCD with high f
cut-
Leakage current
Frequency
Рисунок 2.31 Основные источники тока утечки
130BB957.11
Leakage current [mA]
100 Hz
2 kHz
100 kHz
Рисунок 2.32 Влияние частоты отключения датчика
остаточного
тока (RCD) на величины реагирования/
измеряемые величины
См. также Примечание по применению RCD, MN90GX02.
Обзор изделия Руководство по проектированию
MG06B350 Danfoss A/S © Вер. 26–03–2014 Все права защищены. 45
