5 Монтаж и настройка RS-485
5.1 Введение
5.1.1 Краткое описание
RS-485 интерфейс двухпроводной шины, совместимый с топологией многоабонентской сети, в которой узлы могут
подключаться
по шине или через ответвительные кабели от общей магистральной линии. Всего к одному сегменту
сети может быть подключено до 32 узлов.
Сегменты сети разделены ретрансляторами, см. Рисунок 5.1.

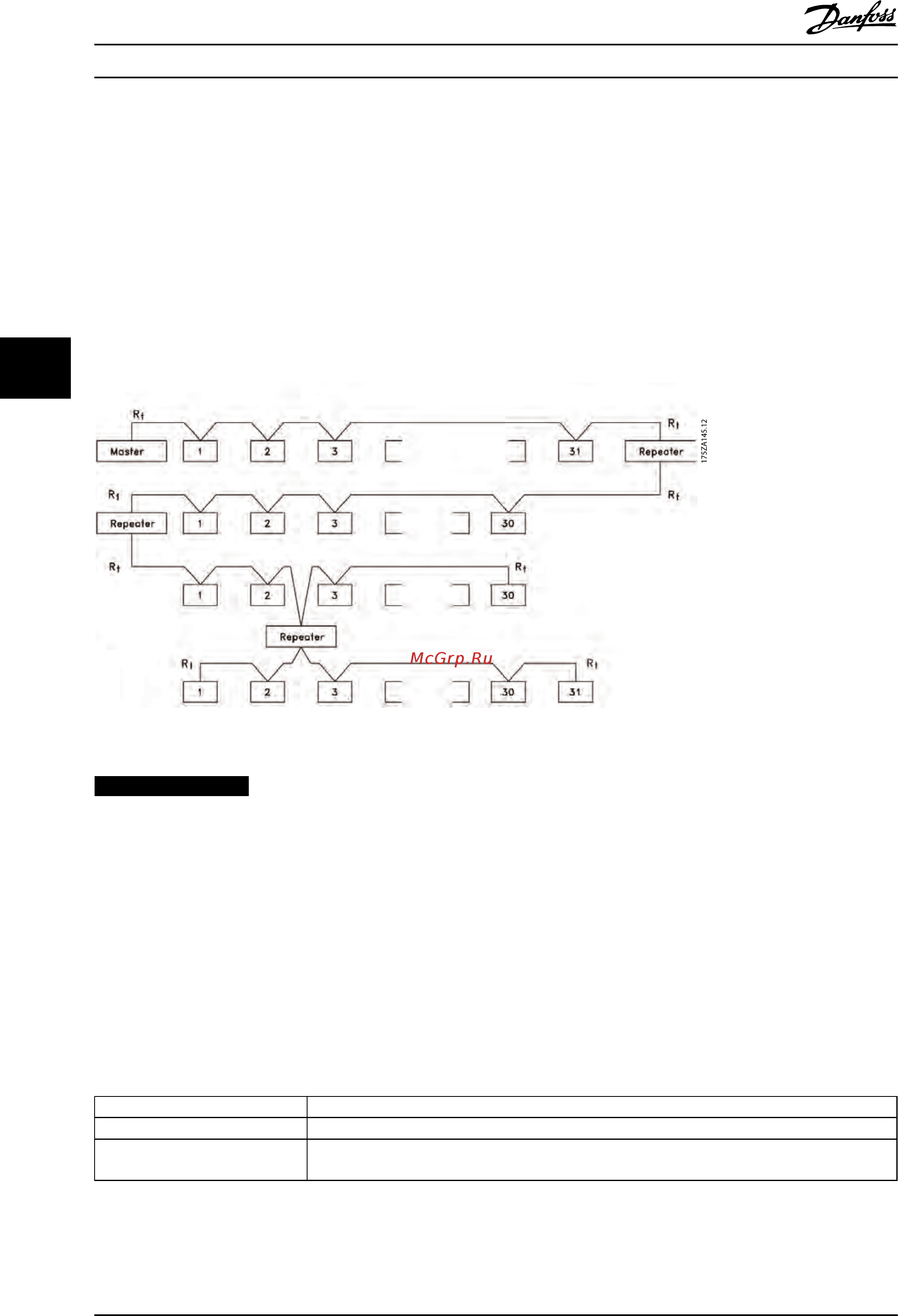

Рисунок 5.1 Интерфейс шины RS-485
УВЕДОМЛЕНИЕ
Каждый ретранслятор действует как узел внутри сегмента, в котором он установлен. Каждый узел в составе
данной
сети должен иметь уникальный адрес, не повторяющийся в остальных сегментах.
Замкните каждый сегмент на обоих концах, используя либо конечный переключатель (S801) преобразователей
частоты,
либо оконечную резисторную схему со смещением. Для устройства шины всегда используйте
экранированную витую пару (STP) и следуйте общепринятым способам монтажа.
Большое значение имеет обеспечение низкого импеданса заземления экрана в каждом узле, в том числе по высоким
частотам. Подключите экран с большой поверхностью к «земле» с помощью, например, кабельного зажима или
проводящего кабельного уплотнения. Может потребоваться применение кабелей выравнивания потенциалов с целью
создания одинакового потенциала по всей сети, особенно в установках с кабелями большой длины.
Для предотвращения несогласования импедансов всегда используйте во всей сети кабели одного типа. Подключайте
двигатель к преобразователю частоты экранированным кабелем.
Кабель Экранированная витая пара (STP)
Импеданс [Ом]
120
Длина кабеля [м]
Не более 1200 м (включая ответвительные линии)
Не
более 500 м между станциями
Таблица 5.1 Технические характеристики кабелей
Монтаж и настройка RS-485 Руководство по проектированию
68 Danfoss A/S © Вер. 26–03–2014 Все права защищены. MG06B350
