2.5.4 Пример ПИД-регулятора процесса

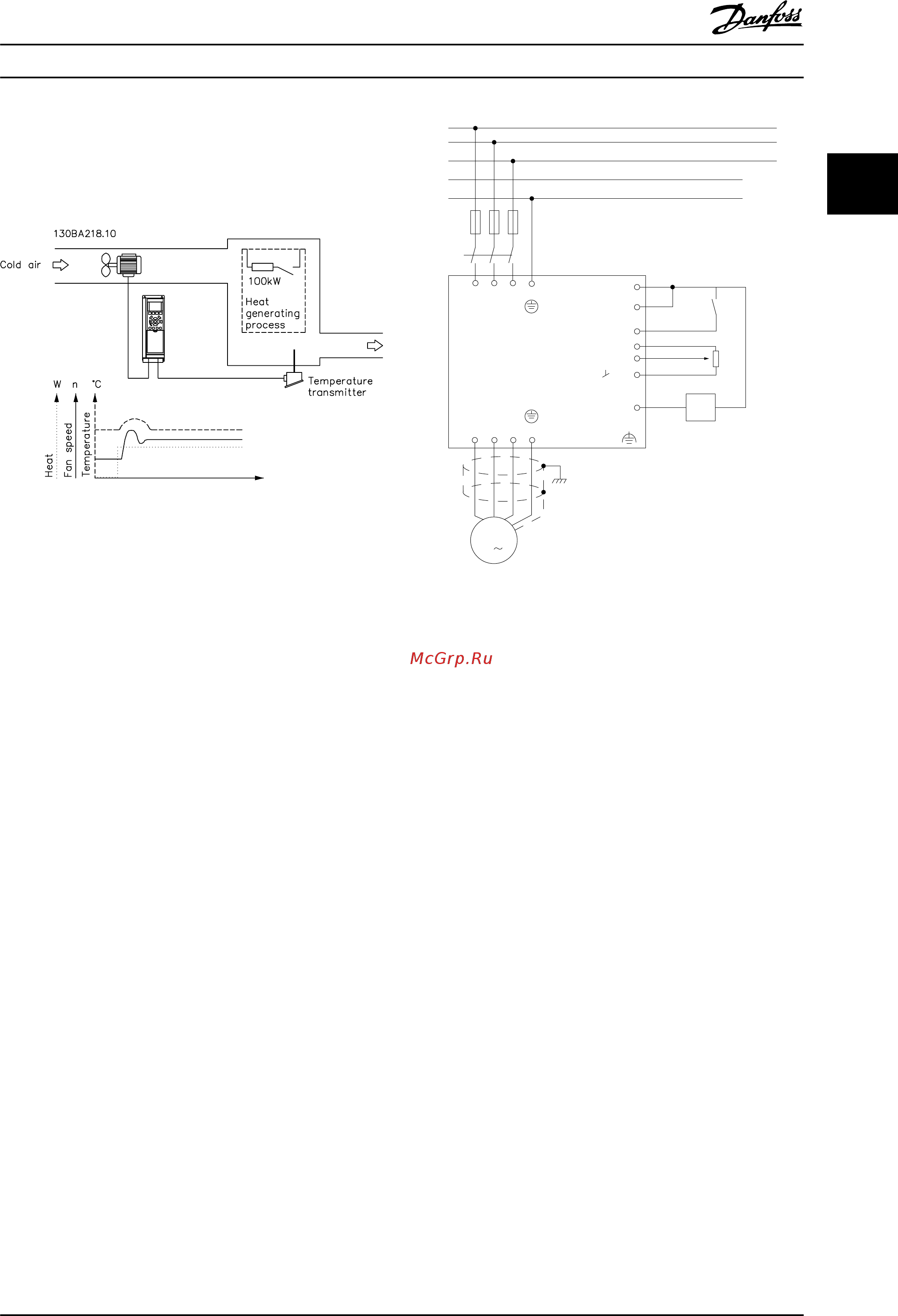

На Рисунок
2.24 приведен пример ПИД-регулятора
процесса, используемого в системе вентиляции.
Рисунок 2.24 ПИД-регулятор процесса в системе
вентиляции
В системе вентиляции необходимо иметь возможность
устанавливать
температуру в пределах от 5 до 35 °C с
помощью потенциометра на 0–10 В. С помощью
регулятора процесса установленную температуру
можно поддерживать на постоянном уровне.
Тип регулирования — инверсный, это означает, что при
повышении температуры скорость вентиляции также
возрастает, при этом подается больше воздуха. Когда
температура снижается, скорость уменьшается.
Используемый датчик имеет рабочий диапазон
температур от -10 до 40 °C, 4–20 мА. Мин./макс.
скорость — 300/1500 об/мин.
Transmitter
96 97 9998
91 92 93 95
50
12
L1 L2
L1
PEL3
W PEVU
F1
L2
L3
N
PE
130BD373.10
18
53
27
55
54
M
3
Рисунок 2.25 Двухпроводный датчик
1.
Пуск/останов системы осуществляется с
помощью переключателя, присоединенного к
клемме 18.
2. Задание температуры с помощью
потенциометра (от -5 до 35 °C, 0–10 В пост.
тока), подключенного к клемме 53.
3. Обратная связь по температуре осуществляется
через датчик (от -10 до 40 °C, 4–20 мА),
подключенный к клемме 54.
Обзор изделия Руководство по проектированию
MG06B350 Danfoss A/S © Вер. 26–03–2014 Все права защищены. 37
