Цифровые входы
Программируемые цифровые входы 7
Номер клеммы 18, 19, 27
1)
,
29
1)
, 32, 33, 31
Логика PNP или NPN
Уровень напряжения 0–24 В пост. тока
Уровень напряжения, логический «0» PNP < 5 В пост. тока
Уровень напряжения, логическая «1» PNP < 10 В пост. тока
Уровень напряжения, логический «0» NPN
2)
> 19 В пост. тока
Уровень напряжения, логическая «1» NPN
2)
< 14 В пост. тока
Максимальное напряжение на входе 28 В пост. тока
Диапазон частоты повторения импульсов 4 Гц – 32 кГц
(Рабочий цикл) Мин. длительность импульсов 4,5 мс
Входное сопротивление, R
i
прибл. 4 кОм
Аналоговые входы
Количество аналоговых входов 2
Номер клеммы 53, 54
Режимы Напряжение или ток
Выбор режима программный
Уровень напряжения 0–10 В
Входное сопротивление, R
i
около 10 кОм
Максимальное напряжение -15 ... +20 В
Уровень тока От 0/4 до 20 мА (масштабируемый)
Входное сопротивление, R
i
около 200 Ом
Макс. ток 30 мА
Разрешающая способность аналоговых входов 11 бит
Точность аналоговых входов Погрешность не более 0,5 % от полной шкалы
Полоса частот 100 Гц
Аналоговые входы гальванически изолированы от напряжения питания (PELV) и других высоковольтных клемм.
Mains
Functional
isolation
PELV isolation
Motor
DC Bus
High
voltage
Control
+24 V
RS-485
18
31
130BD310.10

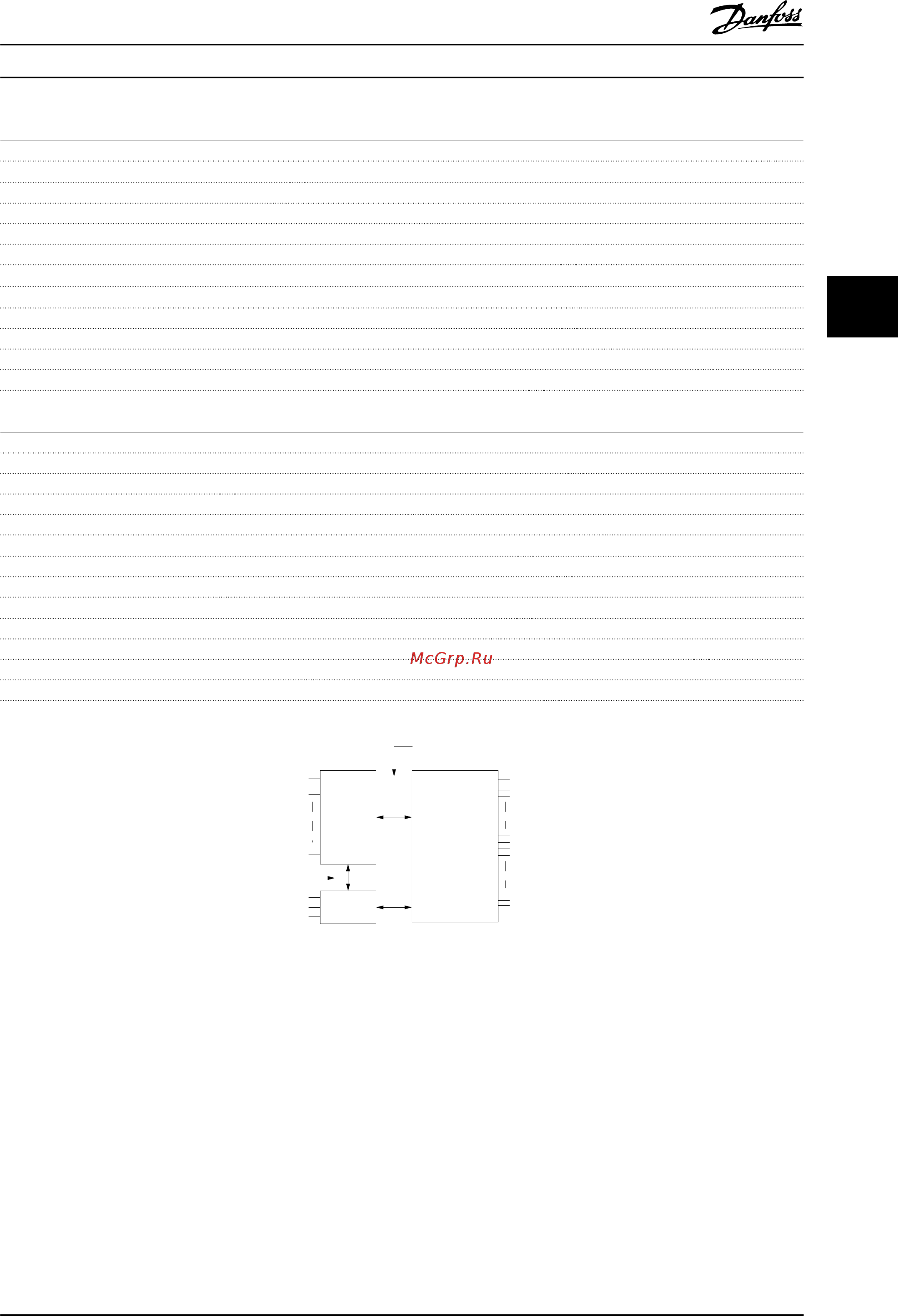

Рисунок 4.1 Аналоговые входы
Технические характеристики Руководство по проектированию
MG06B350 Danfoss A/S © Вер. 26–03–2014 Все права защищены. 59
