3 Механический монтаж
3.1 С чего начинать
В настоящей главе рассматривается механический
мон
таж и электрический монтаж цепей, которые
подключаются к клеммам питания и клеммам платы
управления.
Электрический монтаж дополнительных устройств
описан в соответствующих инструкциях по
эксплуатации и в руководстве по проектированию.
Конструкция преобразователя частоты обеспечивает его
быструю установку и соблюдение требований ЭМС.
ВНИМАНИЕ!
Прежде чем приступать к монтажу блока, прочитайте
ук
азания по технике безопасности.
Неcоблюдение рекомендаций может привести к
летальному исходу или серьезным травмам.
Механический монтаж
•
Ме
ханический монтаж.
Электрический монтаж
•
Подключение к сети и защитное заземление.
•
Подключение двигателя и кабелей.
•
Предохранители и автоматические
выключатели.
•
Клеммы управления — кабели.
Быстрая настройка
•
Панель местного управления, LCP
•
Автоматическая адаптация двигателя, ААД.
•
Программирование.
Размер корпуса зависит от типа корпуса, диапазона
мощности и напряжения сети.
M
3
96 97 9998
37
91 92 93
12
L1
W PEVU
F1
L2
L3
PE
130BA015.13
1
18
81 82
R+R-
95
55
50
53
27
88
89
DC- DC+
L1 L2 PEL3

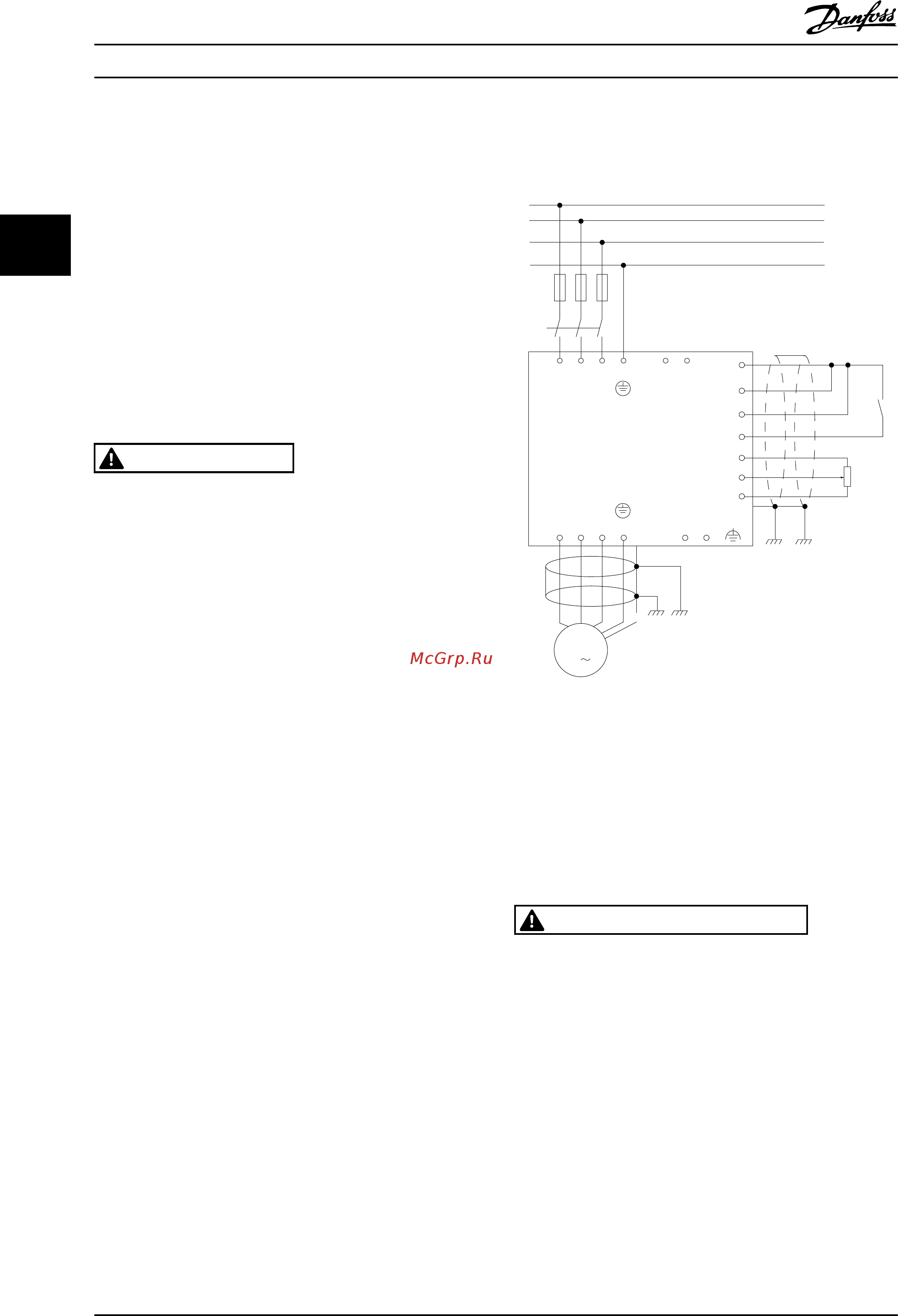

Рисунок 3.1 Схема, показывающая монтаж основных
элем
ентов, в том числе электросети, двигателя, кнопки
пуска/останова и потенциометра для регулировки
скорости.
3.2 Перед монтажом
3.2.1 Планирование монтажа с учетом
мес
та установки
ПРЕДУПРЕЖДЕНИЕ
Перед установкой преобразователя частоты
необ
ходимо разработать проект его установки.
Пренебрежение таким проектированием может
привести к дополнительным трудозатратам во время
и после монтажа.
Выберите наилучшее возможное место эксплуатации
с
учетом следующих факторов (подробнее см. на
следующих страницах и в соответствующих
руководствах по проектированию):
•
Рабочая температура окружающей среды.
•
Способ монтажа.
•
Способ охлаждения блока.
•
Положение преобразователя частоты.
•
Прокладка кабелей.
Механический монтаж
VLT
®
HV
AC Drive FC 102
8 Danfoss A/S © 08/2014 Все права защищены. MG11F550
