![Danfoss VLT HVAC Drive FC-102P45KT4 [12/146] Hvac drive fc 102](/img/pdf.png)
Danfoss VLT HVAC Drive FC-102P45KT4 [12/146] Hvac drive fc 102
![Danfoss VLT HVAC Drive FC-102P45KT4 [12/146] Hvac drive fc 102](/views2/1559644/page12/bgc.png)
130BA834.11

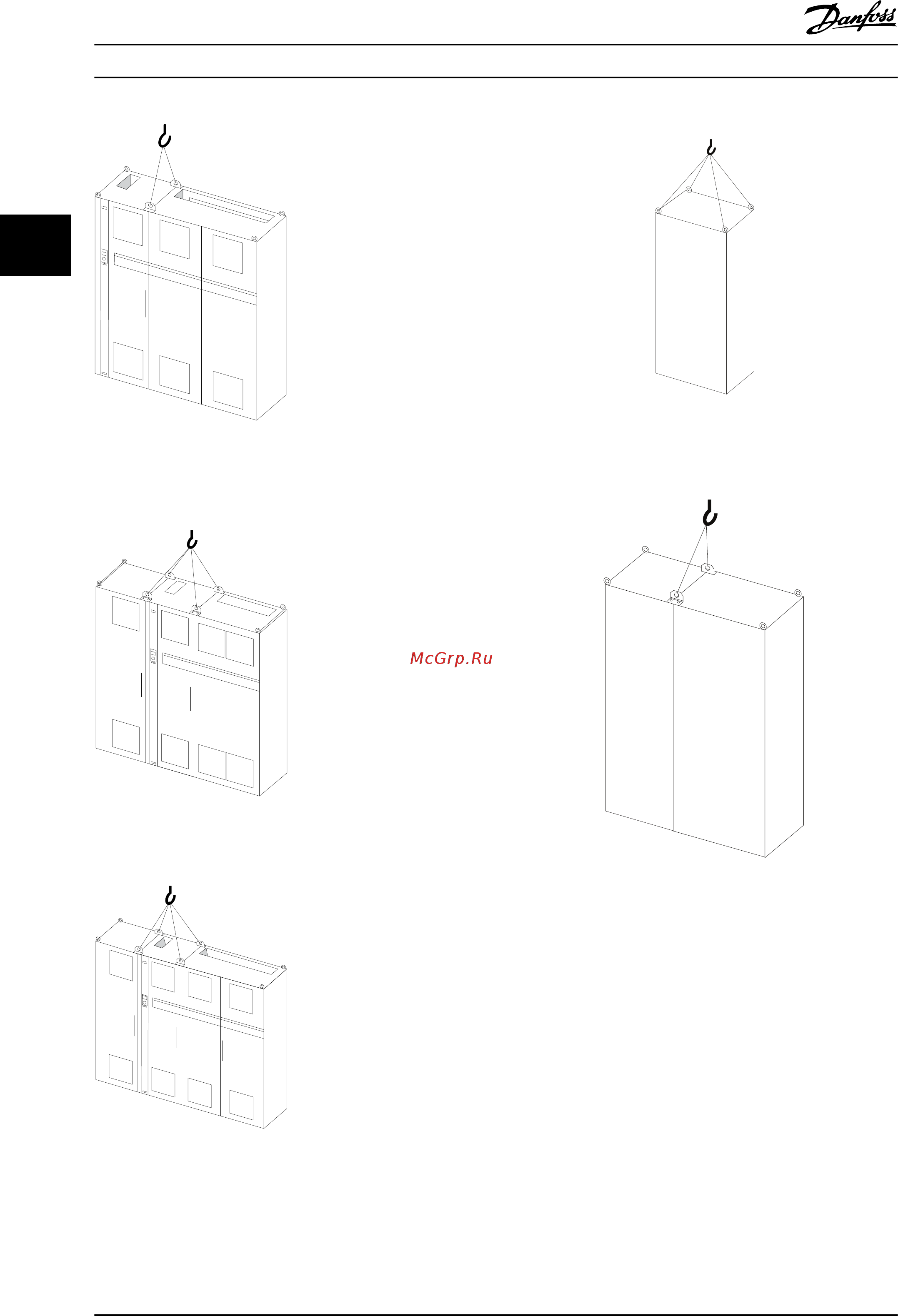

Рисунок 3.4 Рекомендуемый метод подъема, размер
к
орпуса F2 (460 В, 1000–1200 л. с., 575/690 В, 1250–1350
л. с.)
130BA833.11
Рисунок 3.5 Рекомендуемый метод подъема, размер
к
орпуса F3 (460 В, 600–900 л. с., 575/690 В, 900–1150 л. с.).
130BA835.11
Рисунок 3.6 Рекомендуемый метод подъема, размер
к
орпуса F4 (460 В, 1000–1200 л. с., 575/690 В, 1250–1350
л. с.).
130BB753.11
Рисунок 3.7 Рекомендуемый способ подъема, тип корпуса
F8
130BB688.11
Рисунок 3.8 Рекомендуемый метод подъема, размер
к
орпуса F9/F10
Механический монтаж
VLT
®
HV
AC Drive FC 102
10 Danfoss A/S © 08/2014 Все права защищены. MG11F550
