Чтобы избежать появления в экране токов
выравнивани
я потенциалов, заземлите экран кабеля с
помощью клеммы 61, которая соединена с корпусом
через резистивно-емкостную цепь (RC-цепь).
Оконечная нагрузка шины
Подключите резисторную схему к обоим концам шины
RS-485. Если преобразователь частоты является первым
или последним устройством в контуре RS-485,
установите переключатель S801 на плате управления в
положение ON (ВКЛ.).
Более подробная информация приведена в разделе
Переключатели S201, S202 и S801.
5.3 Управление с ПК
5.3.1 Подключение к преобразователю
час
тоты персонального компьютера
Для управления преобразователем частоты или для его
прог
раммирования с помощью ПК установите средство
конфигурирования Средство конфигурирования MCT 10.
ПК подключается стандартным кабелем USB (ведущий
узел/устройство) или через интерфейс RS-485, как
показано в глава 5.2.1 Подключение шины RS-485.
УВЕДОМЛЕНИЕ
Соединение USB гальванически изолировано от
напр
яжения питания (с защитой PELV) и других
высоковольтных клемм. Разъем USB подключен к
защитному заземлению. К разъему связи USB на
преобразователе частоты может подключаться только
изолированный переносной персональный
компьютер.
130BT308.10

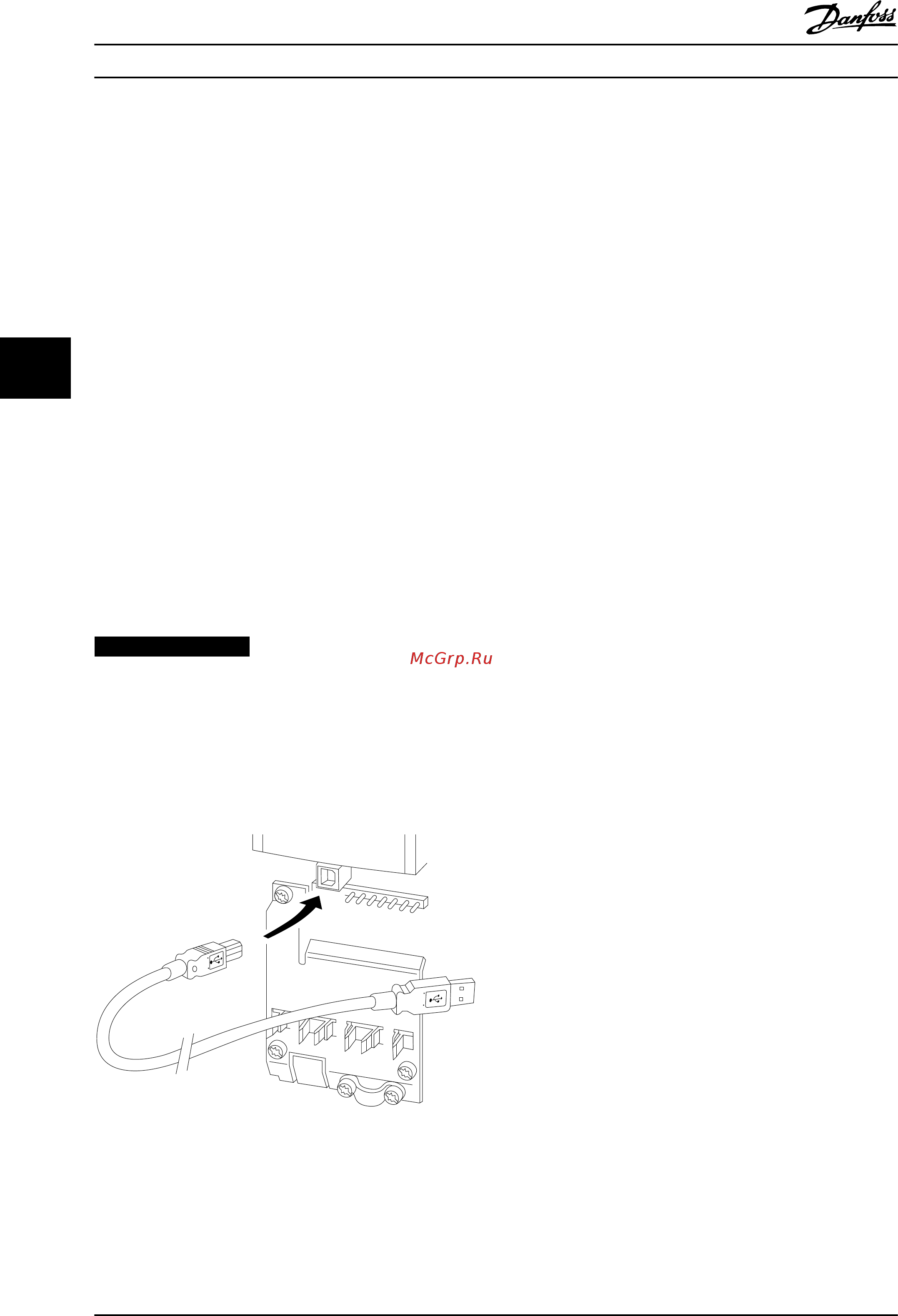

Рисунок 5.14 Подключение через USB к преобразователю
час
тоты
5.3.2 Программные инструменты для ПК
Средство конфигурирования MCT 10 для ПК
В
се преобразователи частоты оснащены портом
последовательной связи. Danfoss предоставляет
служебную программу для связи между ПК и
преобразователем частоты. Подробнее о данной
программе см. в разделе глава 1.2.1 Дополнительные
ресурсы.
Средство конфигурирования MCT 10
ПО Средство конфигурирования MCT 10
разрабатывалось в качестве удобного интерактивного
средства для настройки параметров преобразователей
частоты.
Использование Средство конфигурирования MCT 10
полезно при следующих операциях:
•
Планирование сети связи в автономном
режиме. Средство конфигурирования MCT 10
содержит полную базу данных по
преобразователям частоты.
•
Ввод преобразователей частоты в
эксплуатацию в оперативном режиме.
•
Сохранение настроек для всех
преобразователей частоты.
•
Замена преобразователя частоты в сети.
•
Простое и точное документирования настроек
преобразователя частоты после ввода в
эксплуатацию.
•
Расширение существующей сети.
•
Поддержка преобразователей частоты, которые
будут разработаны в будущем.
Средство конфигурирования MCT 10 поддерживает
Probus DP-V1 благодаря наличию разъема для главного
у
стройства класса 2. Это позволяет выполнять чтение и
запись параметров преобразователя частоты в
оперативном режиме по сети PROFIBUS. Тем самым
устраняется необходимость в дополнительной сети
связи.
Сохранение настроек преобразователя частоты:
1. Соедините ПК с преобразователем частоты
через коммуникационный порт USB.
ПРИМЕЧАНИЕ. Используйте ПК, который
изолирован от сети питания и имеет порт USB.
Несоблюдение этого требования может
привести к повреждению оборудования.
2. Откройте Средство конфигурирования MCT 10.
3.
Выберите Read from drive (Чтение данных с
привода).
4.
Выберите Save as (Сохранить как).
Значения всех параметров будут сохранены в ПК.
Управление частотным преобр...
VLT
®
HV
AC Drive FC 102
70 Danfoss A/S © 08/2014 Все права защищены. MG11F550
