В редких случаях, в зависимости от установки, при
бо
льшой длине кабелей управления и использовании
аналоговых сигналов могут возникать токи на землю с
частотой 50/60 Гц, обусловленные помехами от кабелей
сети электропитания.
В случае возникновения токов на землю следует
разорвать экран кабеля или установить между экраном
и корпусом конденсатор емкостью 100 нФ.
Подключите цифровые и аналоговые входы и выходы к
общим входам преобразователя частоты (клеммы 20, 55,
39) отдельными проводами, чтобы исключить взаимное
влияние токов заземления сигналов обеих групп.
Например, переключение цифрового входа может
создавать помехи для сигнала аналогового входа.

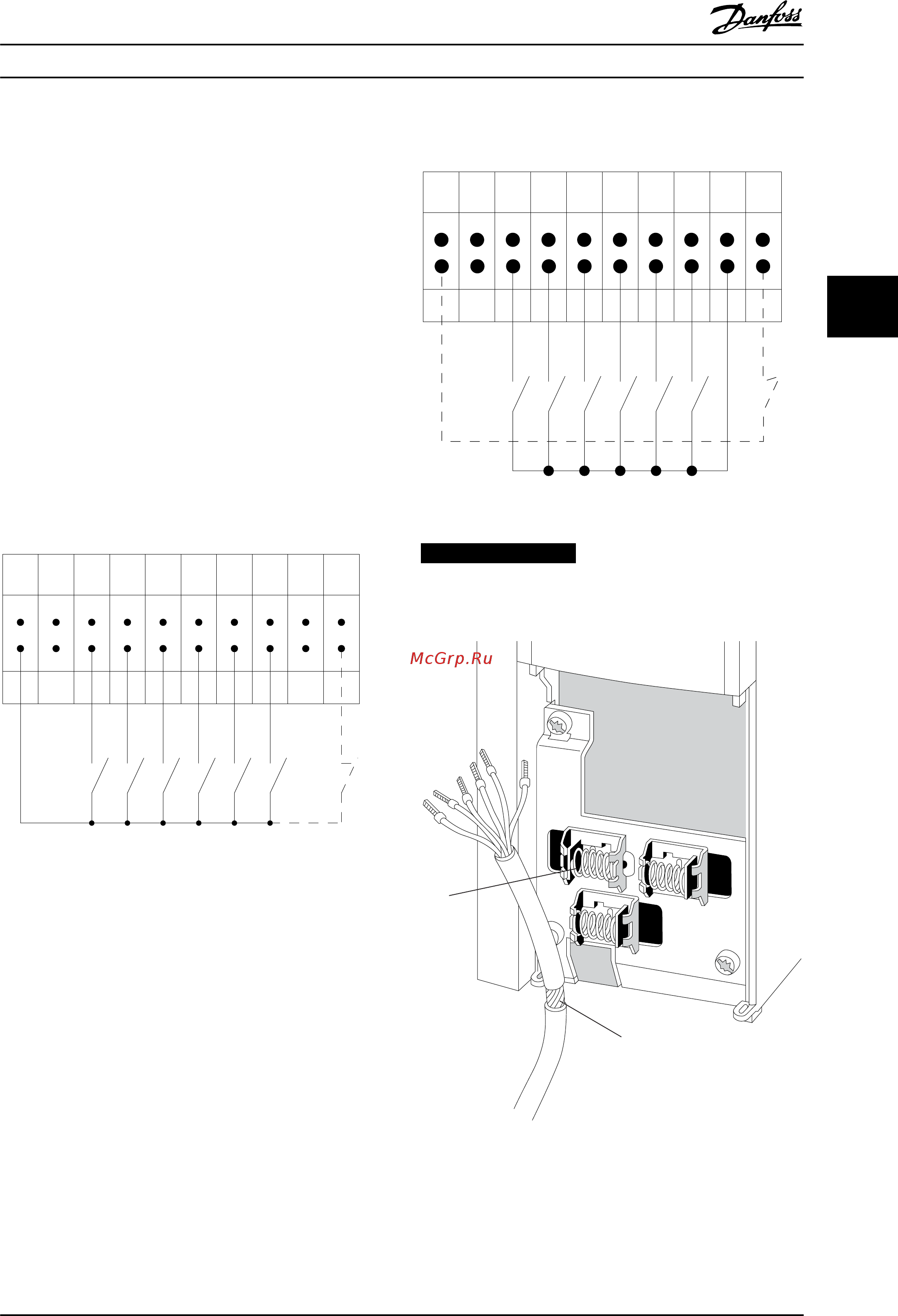

Входная полярность клемм управления
12 13 18 19 27 29 32 33 20 37
+24 VDC
0 VDC
130BT106.10
PNP (Source)
Digital input wiring
Рисунок 4.23 Полярность PNP
NPN (Sink)
Digital input wiring
12 13 18 19 27 29 32 33 20 37
+24 VDC
0 VDC
130BT107.11
Рисунок 4.24 Полярность NPN
УВЕДОМЛЕНИЕ
Кабели управления должны быть экранированными/
з
ащищенными.
130BT340.11
1
2
Рисунок 4.25 Экранированный кабель управления
Подключите провода в соответствии с описанием.
Ч
тобы обеспечить оптимальную устойчивость к
электрическим помехам, следует правильно подключить
экраны.
Электрический монтаж Инструкции по эксплуатации
MG11F550 Danfoss A/S © 08/2014 Все права защищены. 59
4 4
