7.
Наж
атием [
▼
] измените 2 на 0.
8. Нажмите [OK].
Теперь установлено новое время замедления, равное
100 с.

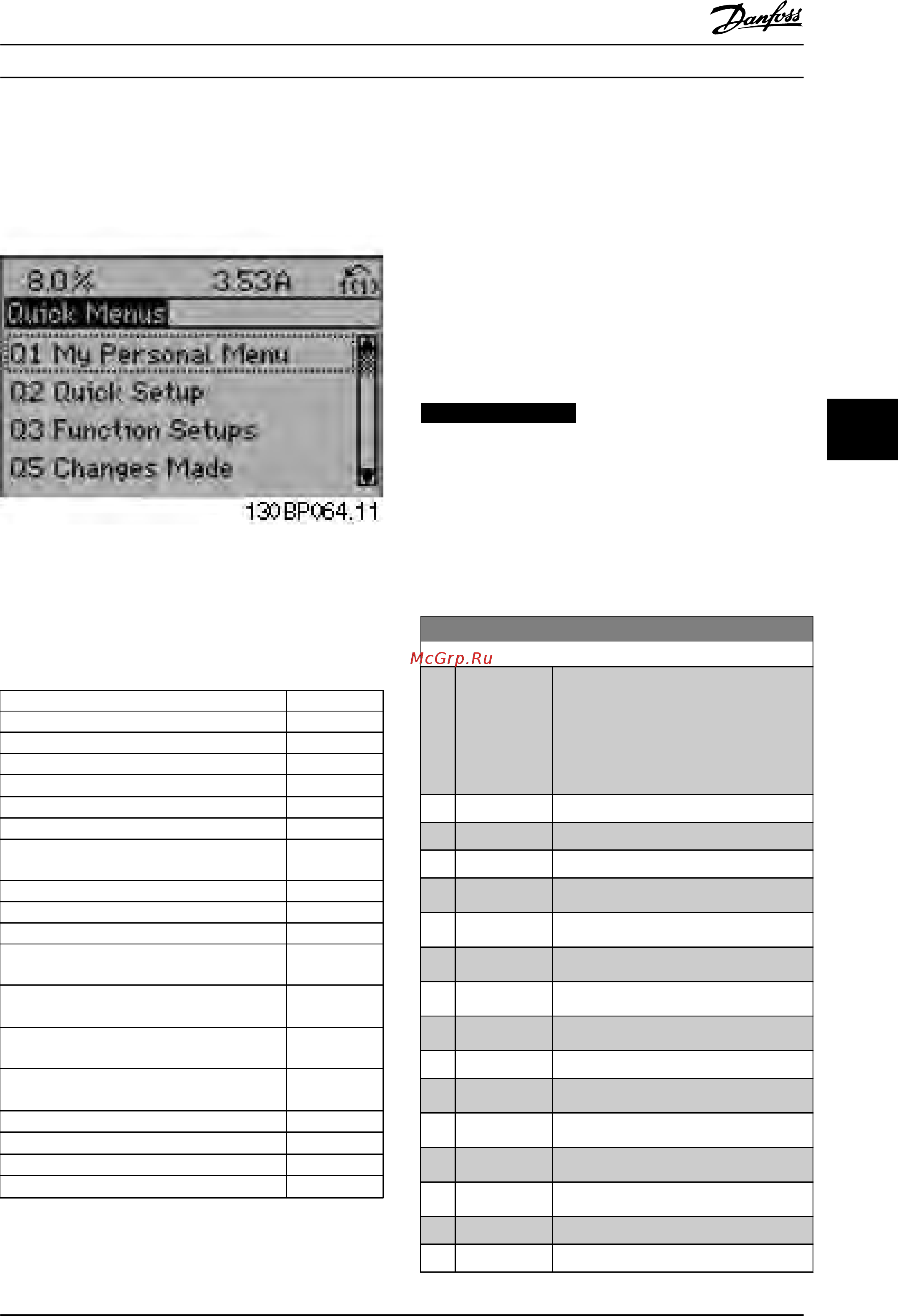

Рисунок 6.1 Как выглядит быстрое меню
Меню быстрой
настройки обеспечивает доступ к 18
наиболее важным параметрам настройки
преобразователя частоты. После программирования
преобразователь частоты готов к работе. 18 параметров
быстрой настройки показаны в Таблица 6.2.
Параметр [ед. изм.]
Параметр 0-01 Язык
Параметр 1-20 Мощность двигателя [кВт]
[kW]
Параметр 1-21 Мощность двигателя [л.с.]
[л. с.]
Параметр 1-22 Напряжение двигателя
1)
[B]
Параметр 1-23 Частота двигателя
[Гц]
Параметр 1-24 Ток двигателя
[А]
Параметр 1-25 Номинальная скорость
двигате
ля
[об/мин]
Параметр 1-28 Проверка вращения двигателя
[Гц]
Параметр 3-41 Время разгона 1
[с]
Параметр 3-42 Время замедления 1
[с]
Параметр 4-11 Нижн.предел
ск
ор.двигателя[об/мин]
[об/мин]
Параметр 4-12 Нижний предел скорости
двигате
ля [Гц]
1)
[Гц]
Параметр 4-13 Верхн.предел скор.двигателя
[об/мин]
[об/мин]
Параметр 4-14 Верхний предел скорости
двигате
ля [Гц]
1)
[Гц]
Параметр 3-19 Фикс. скорость [об/мин]
[об/мин]
Параметр 3-11 Фиксированная скорость [Гц]
1)
[Гц]
Параметр 5-12 Клемма 27, цифровой вход
Параметр 5-40 Реле функций
2)
Таблица 6.2 Параметры быстрой настройки
1) То, какая информация отображается на дисплее, зависит
от значений, выбранных в параметрах параметр 0-02 Единица
измер. скор. вращ. двигат. и параметр 0-03 Региональные
у
становки. Настройки, установленные по умолчанию в
параметрах параметр 0-02 Единица измер. скор. вращ. двигат.
и параметр 0-03 Региональные установки, зависят от региона
мира, куда поставляется преобразователь частоты, но при
необходимости эти параметры могут быть
перепрограммированы.
2) Параметр 5-40 Реле функций представляет собой массив.
Выберите [0] Реле 1 или [1] Реле 2. Стандартная настройка —
[0] Реле 1 со значением по умолчанию [9] Аварийный сигнал.
Подробную информацию о настройках и
программировании см. в Руководстве по
программированию VLT
®
HVAC Drive FC 102.
УВЕДОМЛЕНИЕ
Если для па
раметр 5-12 Клемма 27, цифровой вход
выбрано значение [0] Не используется, соединять
клемму 27 с источником +24 В для разрешения пуска
не требуется.
Если в параметр 5-12 Клемма 27, цифровой вход
выбрано значение [2] Выбег, инверсный (заводское
значение по умолчанию), для разрешения пуска
необходимо подключение к +24 В.
0-01 Язык
Опция: Функция:
Определяет язык, используемый на
дисп
лее. Преобразователь частоты
поставляется с 4 различными пакетами
языков. Английский и немецкий языки
включены во все наборы. Английский
язык не может быть удален или заменен.
[0] * English Входит в языковые пакеты 1–4
[1] Deutsch Входит в языковые пакеты 1–4
[2] Francais Входит в языковой пакет 1
[3] Dansk Входит в языковой пакет 1
[4] Spanish Входит в языковой пакет 1
[5] Italiano Входит в языковой пакет 1
[6] Svenska Входит в языковой пакет 1
[7] Nederlands Входит в языковой пакет 1
[10] Chinese Входит в языковой пакет 2
[20] Suomi Входит в языковой пакет 1
[22] English US Входит в языковой пакет 4
[27] Greek Входит в языковой пакет 4
[28] Bras.port Входит в языковой пакет 4
[36] Slovenian Входит в языковой пакет 3
[39] Korean Входит в языковой пакет 2
