3.3 Механический монтаж
Чтобы достичь желаемых результатов без излишних
т
рудозатрат во время монтажа, тщательно подготовьтесь
к механическому монтажу преобразователя частоты.
Сначала внимательно просмотрите механические
чертежи в конце настоящей инструкции, чтобы
ознакомиться с требованиями в отношении
пространственного расположения.
3.3.1 Необходимый инструмент
Для выполнения механического монтажа требуется
с
ледующий инструмент:
•
Дрель со сверлом диаметром 10 или 12 мм.
•
Измерительная рулетка.
•
Ключ с соответствующими метрическими
головками (7–17 мм).
•
Удлинители для ключа.
•
Пробойник листового металла для
кабелепроводов или кабельных уплотнений в
блоках IP21/Nema 1 и IP54.
•
Траверса для подъема блока (стержень или
труба максимальным диаметром 5 мм),
рассчитанная на подъем не менее 400 кг.
•
Кран или иной подъемник для установки
преобразователя частоты на место.
•
Для установки блока типоразмера E1 в
корпусах типа IP21 и IP54 требуется ключ Torx
T50.
3.3.2 Общие соображения
Подвод проводки
Обеспе
чьте достаточное пространство для кабелей, в
том числе пространство для их изгибания. Поскольку
корпус IP00 открыт снизу, при монтаже преобразователя
частоты крепите кабели к задней панели корпуса с
помощью кабельных зажимов.
ПРЕДУПРЕЖДЕНИЕ
Все кабельные наконечники/муфты должны быть
у
становлены в пределах ширины контактной шины.
Свободное пространство
У
бедитесь в наличии свободного пространства над и
под преобразователем частоты, достаточного для
притока воздуха и подвода кабелей. Кроме того,
необходимо предусмотреть достаточно места перед
блоком для открывания дверцы панели.
748
(29.5)
579
(22.8)
176FA276.12
≤105,0°

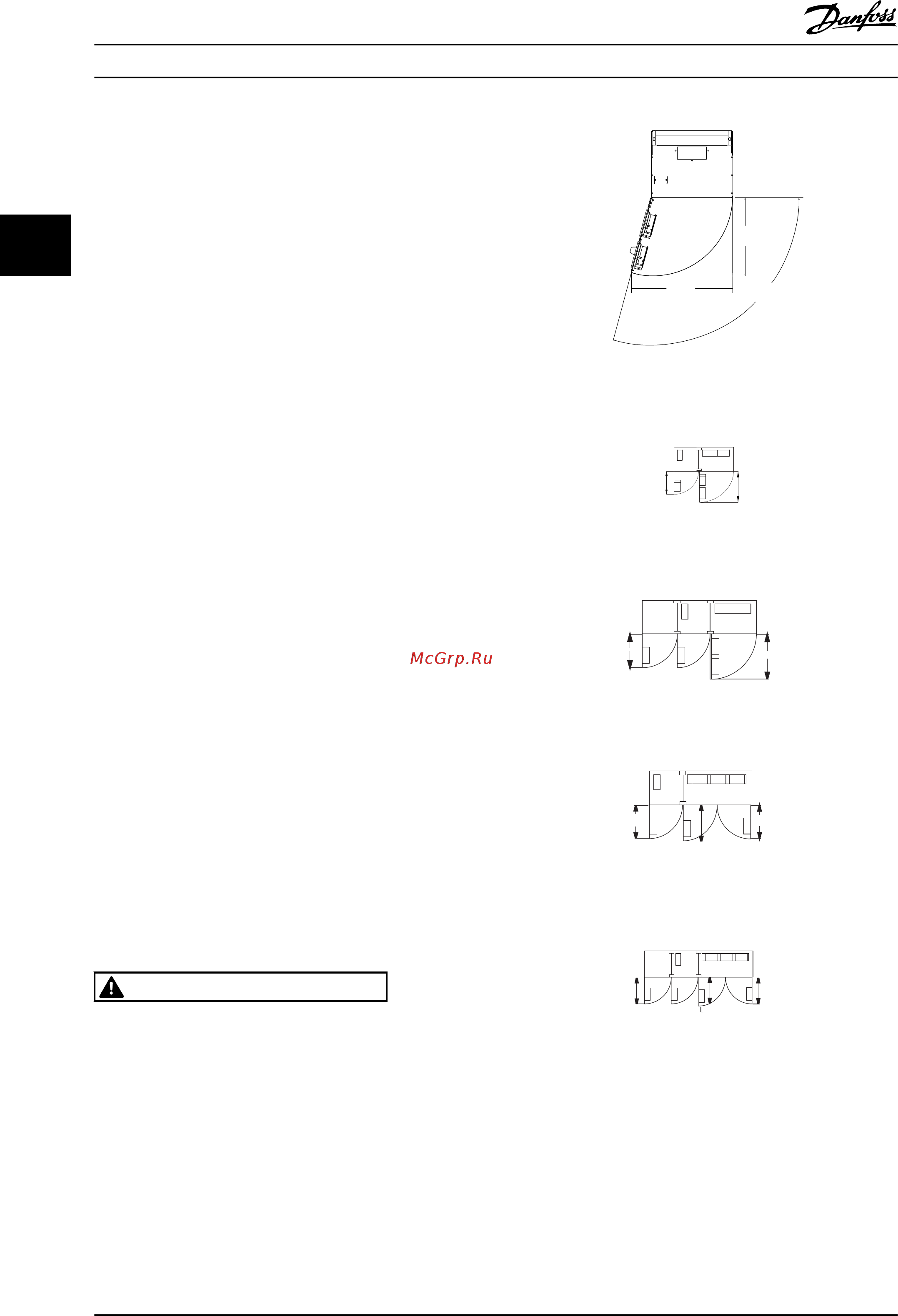

Рисунок 3.12 Пространство перед корпусом типа E1 с
з
ащитой IP21/IP54.
130BB003.13
776
(30.6)
578
(22.8)
Рисунок 3.13 Пространство перед корпусом типа F1 с
з
ащитой IP21/IP54.
2X578
[22.8]
776
[30.6]
130BB004.13
Рисунок 3.14 Пространство перед корпусом типа F3 с
з
ащитой IP21/IP54.
130BB005.13
624
[24.6]
579
[22.8]
578
[22.8]
Рисунок 3.15 Пространство перед корпусом типа F2 с
з
ащитой IP21/IP54.
624
(24.6)
2x579
(22.8)
578
(22.8)
130BB006.10
Рисунок 3.16 Пространство перед корпусом типа F4 с
з
ащитой IP21/IP54.
Механический монтаж
VLT
®
HV
AC Drive FC 102
16 Danfoss A/S © 08/2014 Все права защищены. MG11F550
