Разделение нагрузки позволяет соединять
промеж
уточные цепи постоянного тока нескольких
преобразователей частоты.
ВНИМАНИЕ!
На клеммах могут возникать напряжения до 1099 В
пос
т. тока.
Разделение нагрузки требует дополнительного
оборудования и учета вопросов безопасности.
Подробнее см. инструкции Разделение нагрузки.
ВНИМАНИЕ!
Разъединитель сети может не изолировать
преобразов
атель частоты из-за подключения цепи
постоянного тока.
4.1.11 Экранирование от электрических
поме
х
Чтобы обеспечить наилучшие характеристики ЭМС,
пере
д монтажом кабеля питающей сети установите
металлическую крышку ЭМС.
УВЕДОМЛЕНИЕ
Металлическая крышка ЭМС включена только в
к
омплект блоков, снабженных фильтром ВЧ-помех.
175ZT975.10

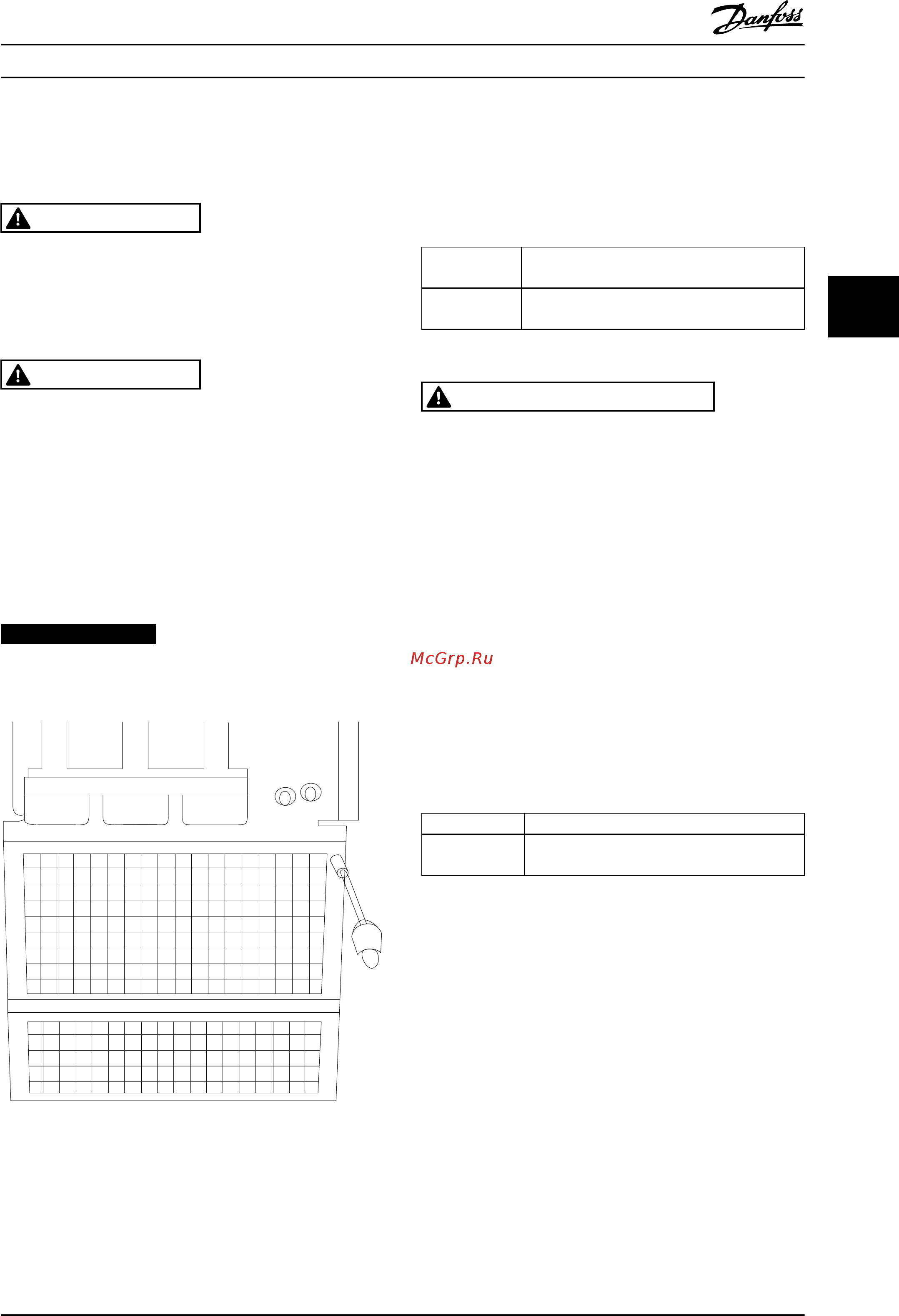

Рисунок 4.11 Монтаж экрана ЭМС
4.1.12 Подключение сети
Присоедините провода сетевого кабеля к клеммам 91,
92
и 93. Подключите заземление к клемме, находящейся
справа от клеммы 93.
Номер
к
леммы
Функция
91, 92, 93
94
Электросеть R/L1, S/L2, T/L3
З
емля
Таблица 4.9 Клеммы подключения сети питания
ПРЕДУПРЕЖДЕНИЕ
По паспортной табличке убедитесь, что напряжение
пи
тания преобразователя частоты соответствует
напряжению источника питания предприятия.
Убедитесь, что источник питания способен подавать на
преобразова
тель частоты необходимый ток.
Если блок не имеет встроенных плавких
предохранителей, убедитесь, что применяемые
предохранители рассчитаны на надлежащий ток.
4.1.13 Питание внешнего вентилятора
Если преобразователь частоты питается от источника
пос
тоянного тока или если вентилятор должен работать
независимо от источника питания, используйте внешний
источник питания. Подключение выполняется на
силовой плате питания.
Номер клеммы Функция
100, 101
102,
103
Вспомогательное питание S, T
Внутреннее питание S, T
Таблица 4.10 Клеммы питания внешнего вентилятора
С
етевое питание вентиляторов охлаждения
подключается с помощью разъема на силовой плате
питания. При поставке с завода-изготовителя
вентиляторы подключены для питания от обычной сети
переменного тока (установлены перемычки между
клеммами 100–102 и 101–103). Если требуется перейти
на внешнее питание, необходимо удалить указанные
перемычки и подключить питание к клеммам 100 и 101.
Для защиты используйте предохранитель на 5 ампер. В
установках стандарта UL используйте предохранитель
LittelFuse KLK-5 или эквивалентный.
Электрический монтаж Инструкции по эксплуатации
MG11F550 Danfoss A/S © 08/2014 Все права защищены. 49
