Описание параметров vacon • 203
Служба круглосуточной технической поддержки: +7 495 768 7382 •
Адрес эл. почты: vacon@vacon.ru
8
ID509 ID510
ID511 ID512
ID513 ID514
NX12K33
Опорное
значение, Гц
Выходная
частота, Гц
t = Пар. ID508
t
Пар. ID515
NX12K 23
Скорость вращения двигателя
Выходная частота
То р м о ж е н и е
по стоя нн ым
током
РАБОТА
ОСТАНОВ
f
out
Пар. ID506 = 1; Функция остановки = Управляемое изменение скорости:
При выполнении команды «СТОП»
скорость вращения двигателя
снижается в соответствии с заданными
параметрами торможения за
наименьшее возможное время до
скорости, заданной параметром ID515,
с которой начинается торможение
постоянным током.
Время торможения задается параметром
ID508. Если энергия торможения
(инерция) слишком высока, то для
быстрого торможения может
понадобиться внешний тормозной
резистор (рис. 8-44).

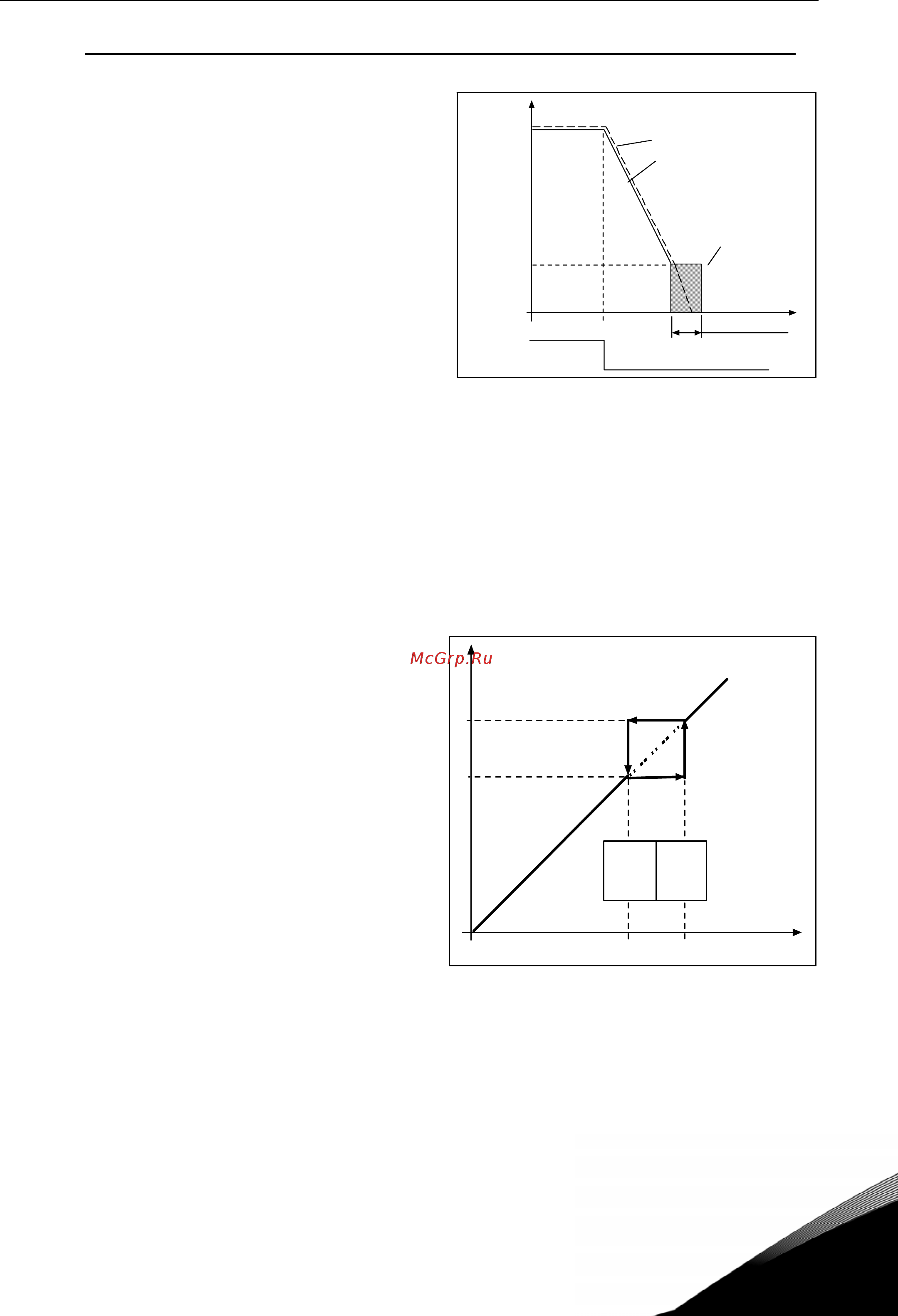

Рисунок 8-44. Время торможения
постоянным током в режиме
останова = Управляемое
изменение скорости
509 Prohibit frequency area 1; Low limit 23457 (2.5.1)
510 Prohibit frequency area 1; High limit 23457 (2.5.2)
511 Prohibit frequency area 2; Low limit 3457 (2.5.3)
512 Prohibit frequency area 2; High limit 3457 (2.5.4)
513 Prohibit frequency area 3; Low limit 3457 (2.5.5)
514 Prohibit frequency area 3; High limit 3457 (2.5.6)
В некоторых системах во избежание
механического резонанса необходимо
отказаться от использования
определенных частот. Эти параметры
позволяют определить пределы
области запретных частот (рис. 8-45).
Рисунок 8-45. Настройка области запретных
частот
515 DC-braking frequency at stop 234567 (2.4.10)
Выходная частота, с которой начинается торможение постоянным током.
См. рис. 8-45.
