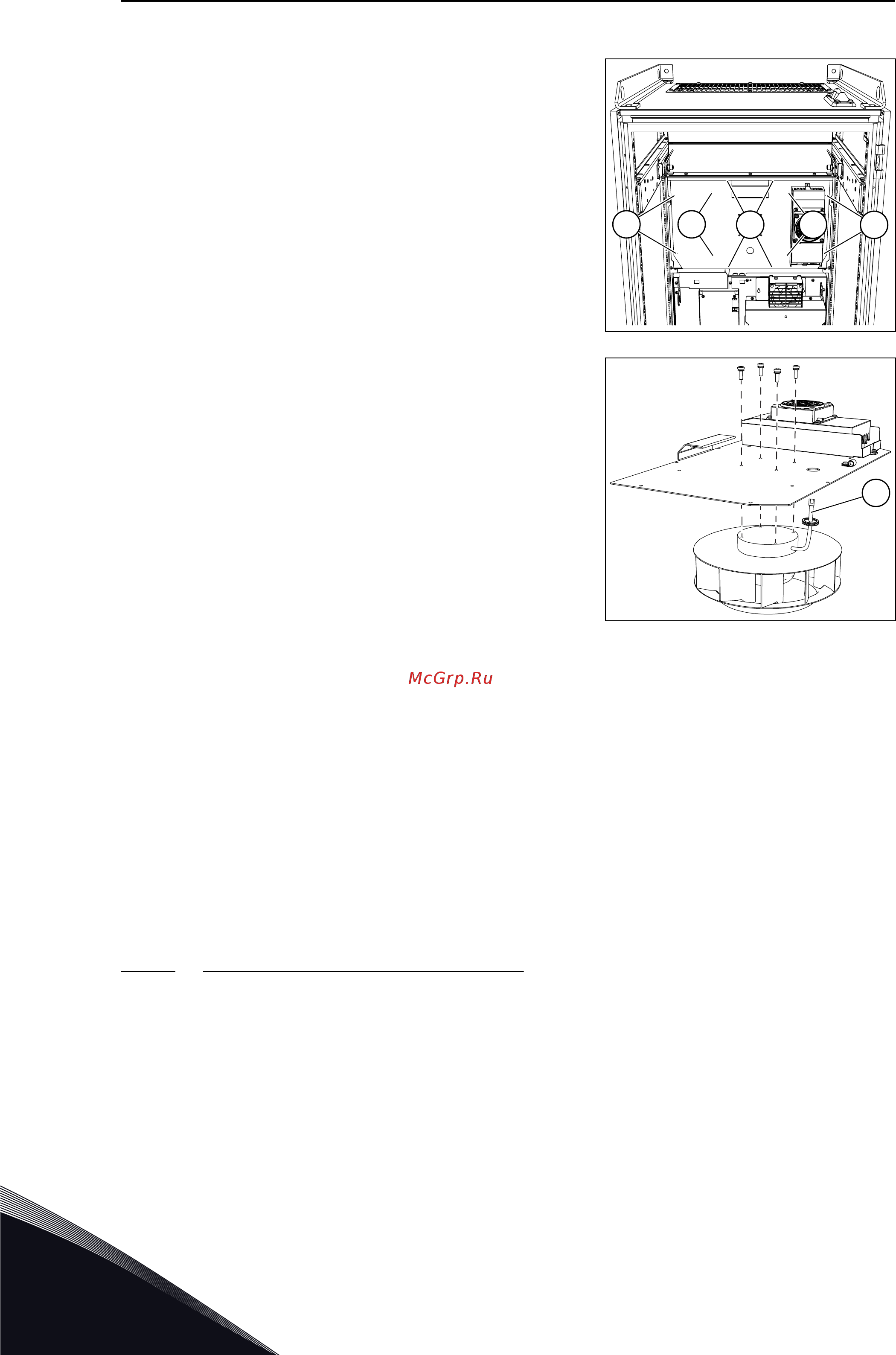

2 Отключите кабели от блока питания вентилятора.
3 Выкрутите 12 винтов кожуха вентилятора.
Приподнимите главный вентилятор с помощью
ручки.
1 2
23
3
4 Чтобы отсоединить вентилятор от кожуха,
выкрутите 4 винта.
A
A. Кабель вентилятора
5 Отсоедините втулку на кабеле вентилятора от
кожуха и извлеките кабель.
6 Замените главный вентилятор.
a)
При обратной установке главного
вентилятора убедитесь, что
герметизирующая лента под кожухом
вентилятора находится в хорошем состоянии.
b)
Закрутите винты в порядке, указанном на
рисунке главного вентилятора (1 > 2 > 3).
7 Заново соберите привод и подключите кабели.
7.6.3.3 Замена вентиляторов в MR10 и MR12
Ниже приведены указания по замене вентиляторов привода.
