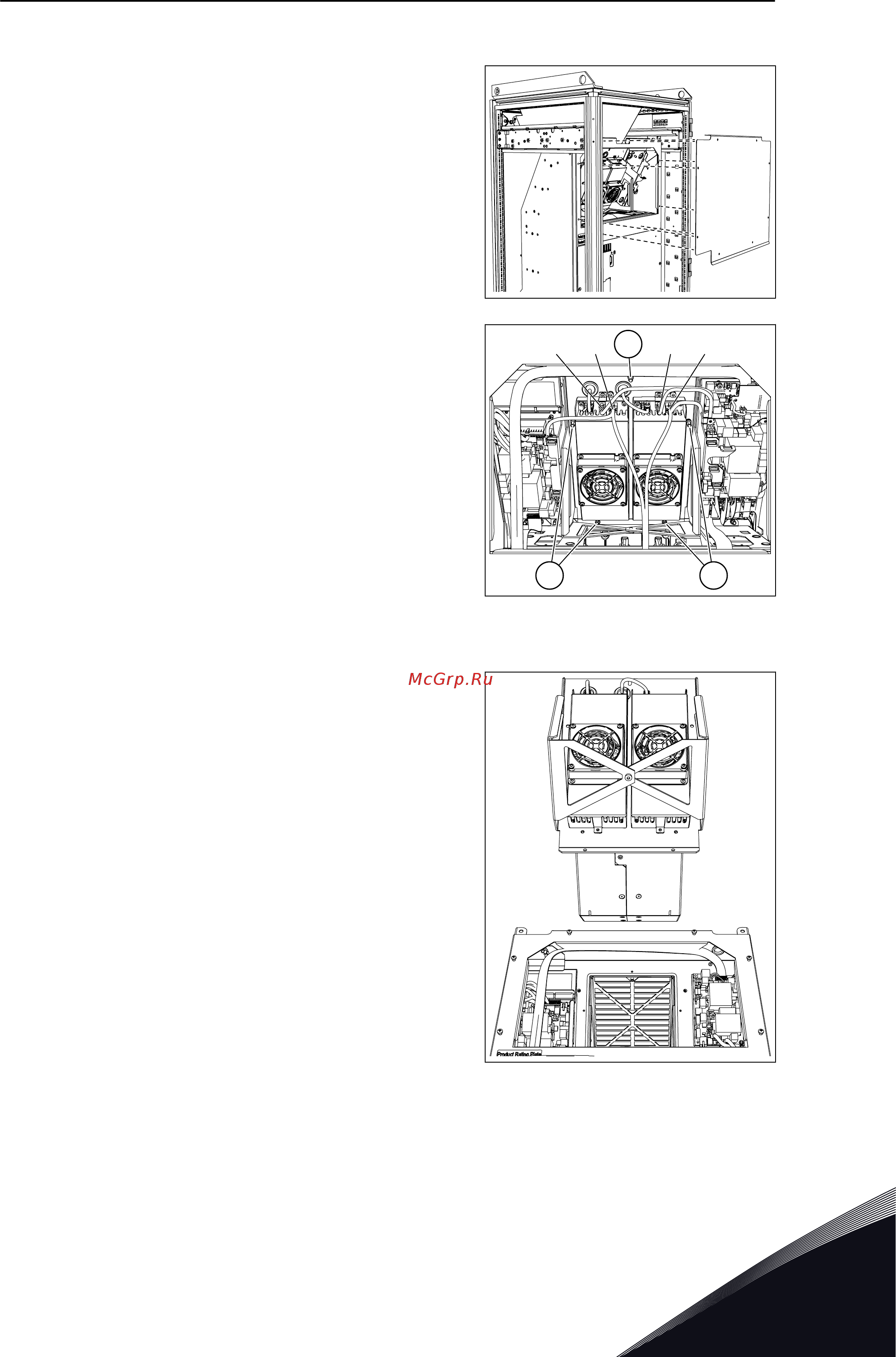

ЗАМЕНА УЗЛА ГЛАВНОГО ВЕНТИЛЯТОРА, MR10 И MR12
1 Открутите 8 винтов и снимите крышку
обслуживания.
2 Отключите кабели от каждого блока питания
вентилятора.
a)
Отключите кабель привода вентилятора от
разъема X61.
b)
Отключите кабель подачи постоянного тока
от разъема X8.
Открутите 5 винтов.
X61 X8 X61 X8
A
A A
A. 5 винтов
3 Извлеките весь узел вентилятора. Узел
вентилятора весит примерно 11 кг.
4 Замените узел главного вентилятора. Закрепите
его винтами.
ВВОД В ЭКСПЛУАТАЦИЮ И ДОПОЛНИТЕЛЬНЫЕ ИНСТРУКЦИИ VACON · 101
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
