Табл. 6: Дополнительные устройства и их коды
Группа Наименование Код
Корпус IP 54 +IP54
Специальная конструкция Морская конструкция +EMAR *
Сертификация в списке ULC +GAUL
* = эти дополнительные функции недоступны для модели NAM.
+ CAMH: УПРАВЛЕНИЕ ПРОГРЕВОМ ДВИГАТЕЛЯ
C помощью этой дополнительной функции можно управлять электропитанием для
противоконденсатного нагревателя двигателя. Внешнее электропитание подключается к
клеммам -XD1.1, которые расположены в нижней части шкафа. Когда привод не
находится в состоянии работы, реле управления +QAM изменяет внешнее
электропитание на выходных клеммах (-XDN). Когда привод находится в состоянии
работы, реле управления отключает внешнее электропитание на нагреватель двигателя.
Чтобы отключить эту функцию, следует разомкнуть клемму –FCN миниатюрного
выключателя.
Требования: +CAPU Клеммы вспомогательного питания переменного тока
-XDN
N
-XD1
L
-FCN
6 A
1
-QAM
-XDN
A

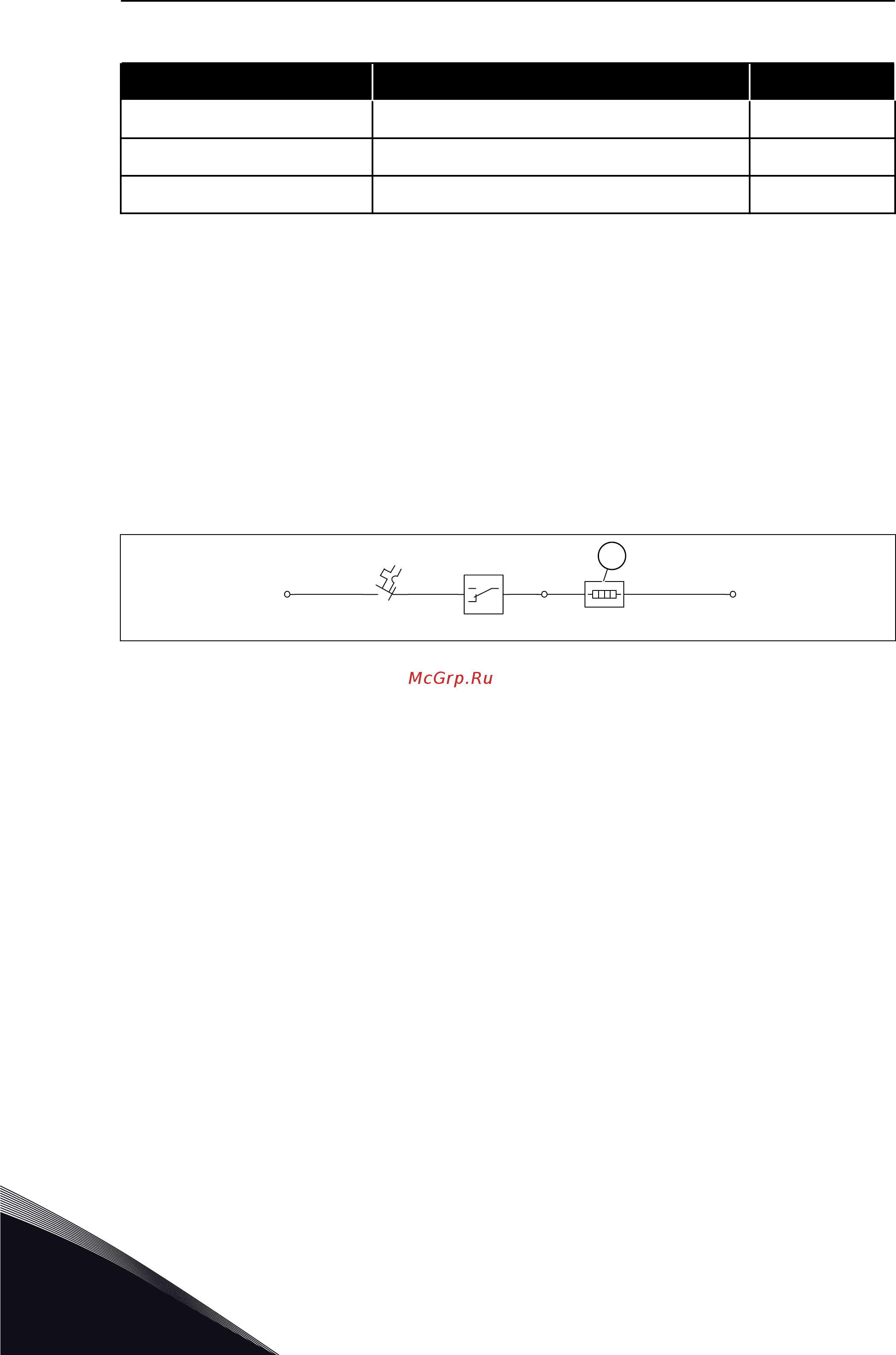

Рис. 15: Управление нагревателем двигателя
A. Нагревательный элемент (не входит в
комплект поставки)
+CACH: ОБОГРЕВАТЕЛЬ ДЛЯ ШКАФА
Это дополнительное оборудование повышает температуру внутри шкафа выше
температуры окружающего воздуха, чтобы предотвратить образование конденсата
внутри шкафа. Каждый шкаф оборудован одним нагревателем.
Внешнее электропитание подключено к клеммам -XD1.1. Нагревательный элемент
саморегулирующегося типа. Когда привод не находится в состоянии работы, реле
управления +QAM изменяет электропитание на выходных клеммах (-XD4). Когда привод
находится в состоянии работы, реле управления отключает электропитание нагревателя
шкафа. Чтобы отключить эту функцию, следует разомкнуть клемму –FCE миниатюрного
выключателя.
Требования: +CAPU Клеммы вспомогательного питания переменного тока
VACON · 34 МОНТАЖ
4
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
