-XD1
L
-FCE
6 A
1
-EB1.1
-XD4
N
-EB1.2
-EB1.3
-EB1.4
-QAM
-XD4

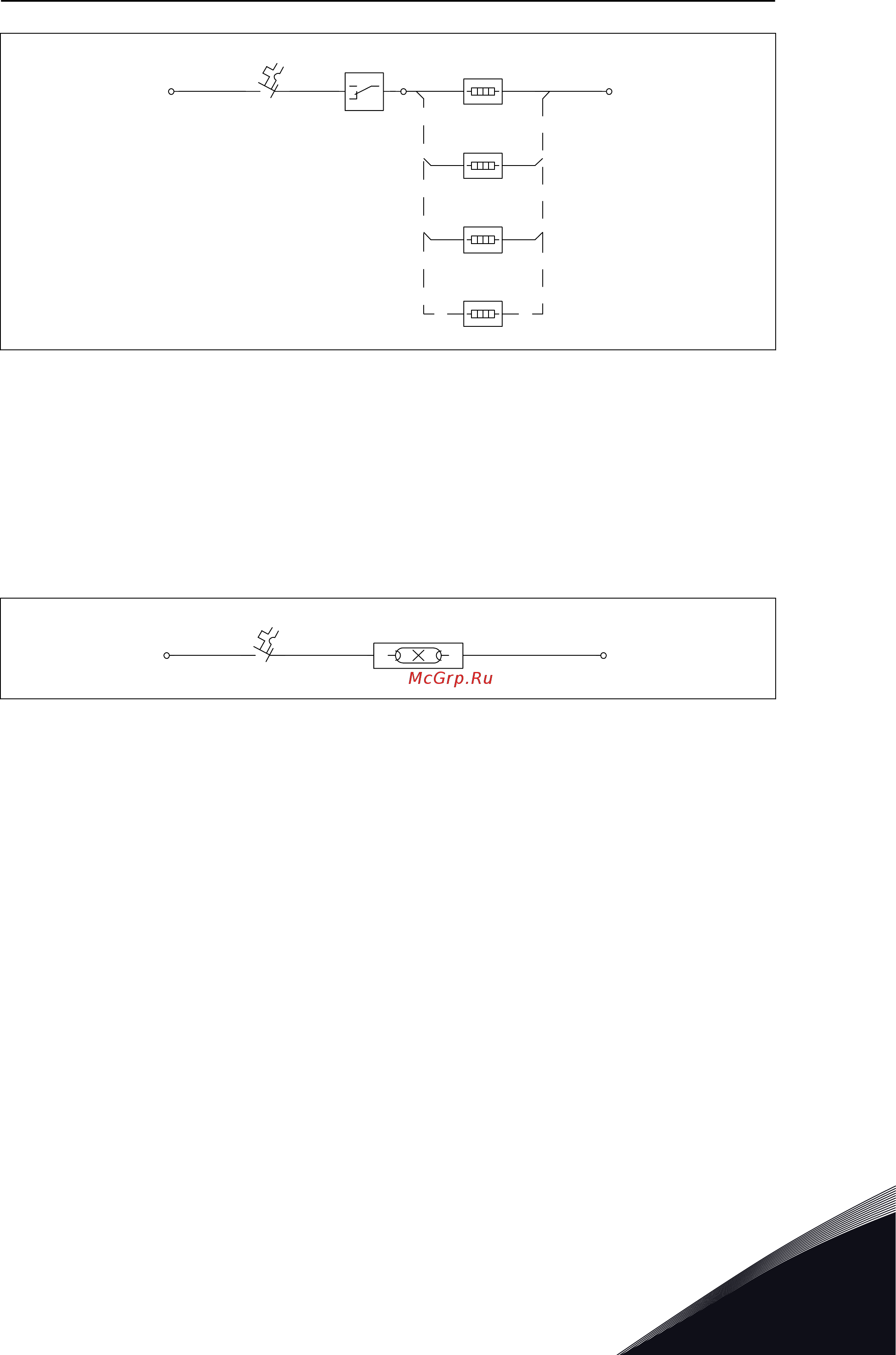

Рис. 16: Нагреватель шкафа
+CACL: ЛАМПА ДЛЯ ОСВЕЩЕНИЯ ШКАФА
C помощью этого дополнительного оборудования обеспечивается освещение отсека
управления по умолчанию посредством внутреннего вспомогательного преобразователя
или в качестве дополнительной функции посредством подключения внешнего
электропитания вспомогательного напряжения к –XD1.1.
Требования: +CAPU клеммы вспомогательного питания перем. тока или +CAPT
преобразователь вспомогательного напряжения
N
L
1
-XD1
-XD1
-FCC
2 A
-EA1
5W
Рис. 17: Освещение шкафа
+CAPT: ПРЕОБРАЗОВАТЕЛЬ ВСПОМОГАТЕЛЬНОГО НАПРЯЖЕНИЯ
Это дополнительное оборудование обеспечивает вспомогательное напряжение для
других дополнительных устройств. Электропитание для вспомогательного
преобразователя подается из сети электроснабжения. При использовании
дополнительных предохранителей перем. тока и плавкого предохранителя (+CIFD)
электропитание для преобразователя вспомогательного напряжения подается с участка
сети между приводом и плавким предохранителем. Это означает, что управляющее
напряжение отключается главным выключателем.
Требования: Не +CAPU Клеммы вспомогательного питания переменного тока
МОНТАЖ VACON · 35
