2
2
4 A
1
I>
3
-TA4
L1-L2
-FC6
-FC4
-XD1

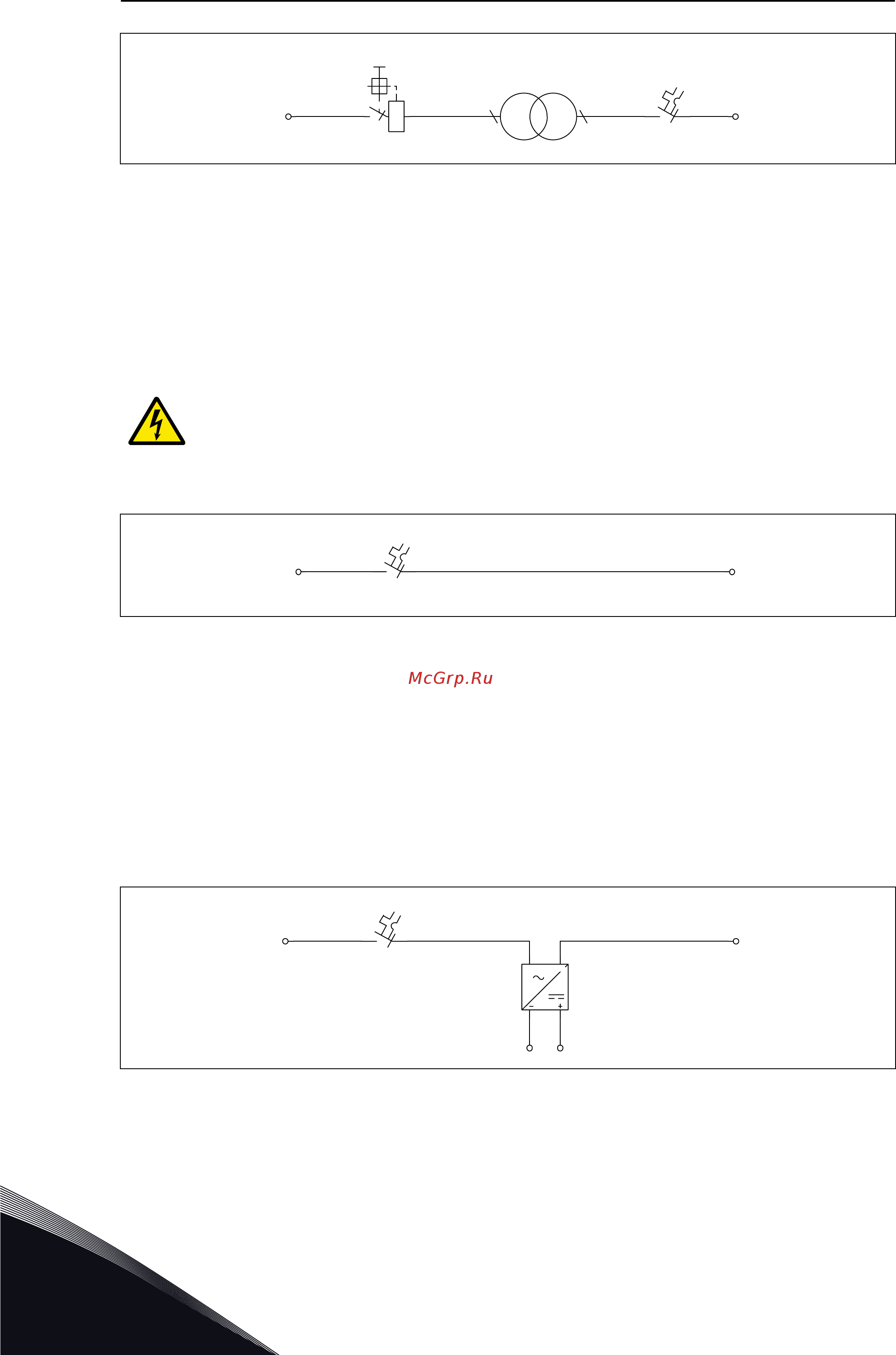

Рис. 18: Преобразователь вспомогательного напряжения
+CAPU: КЛЕММЫ ВСПОМОГАТЕЛЬНОГО ПИТАНИЯ ПЕРЕМЕННОГО ТОКА
Это дополнительное оборудование обеспечивает клеммы –XD1.1 для внешнего источника
питания. Внешний источник питания должен иметь защиту от короткого замыкания.
Мощность этого источника зависит от других выбранных дополнительных устройств
шкафа.
Требования: Не +CAPT Преобразователь вспомогательного напряжения
ПРЕДУПРЕЖДЕНИЕ!
Главный выключатель не отключает внешнее питание. Перед тем как касаться
компонентов отсека управления, отключите внешнее питание. Присутствует
опасное напряжение.
2
-FC6
-XD1.1 -XD1
10 A
Рис. 19: Клеммы вспомогательного питания переменного тока
+CAPD: ЭЛЕКТРОПИТАНИЕ 24 В ПОСТ. ТОКА
Это дополнительное оборудование обеспечивает резервное электропитание для блока
управления привода. Используется также с другими вспомогательными
дополнительными устройствами, которые требуют питание 24 В пост. тока.
Требования: +CAPU клеммы вспомогательного питания перем. тока или +CAPT
преобразователь вспомогательного напряжения. Для резервного питания блока
управления необходимы клеммы вспомогательного питания переменного тока +CAPU,
потому что для +CAPU питание не отключается главным выключателем.
L
1
ACAC
N
- +
-XD1
-FC7
2 A
-TB7
24 V
60 W
-XD1
-XD3
Рис. 20: Электропитание 24 В пост. тока
VACON · 36 МОНТАЖ
