+CAPS: ЗАКАЗНАЯ РОЗЕТКА ПЕРЕМЕННОГО ТОКА
Розетка обеспечивает электропитание для контрольно-измерительного оборудования,
инструментов или компьютера. Тип розетки — CEE 7/3 («Schuko», Тип F) или NEMA 5-15 с
заземлением (Тип B).
Напряжение по умолчанию 230 В перем. тока и 115 В перем. тока для регионального
варианта для Северной Америки. Максимальная выходная мощность при 230 В перем.
тока составляет 450 ВА, а при 115 В перем. тока — 230 ВА при использовании внешнего
питания (+CAPU) и 180 ВА при использовании питания преобразователя (+CAPT).
Требования: +CAPU клеммы вспомогательного питания перем. тока или +CAPT
преобразователь вспомогательного напряжения
NL
1
1
/
N
/P
E
-XD1-XD1
-FCC
2 A
-XD10
-PE

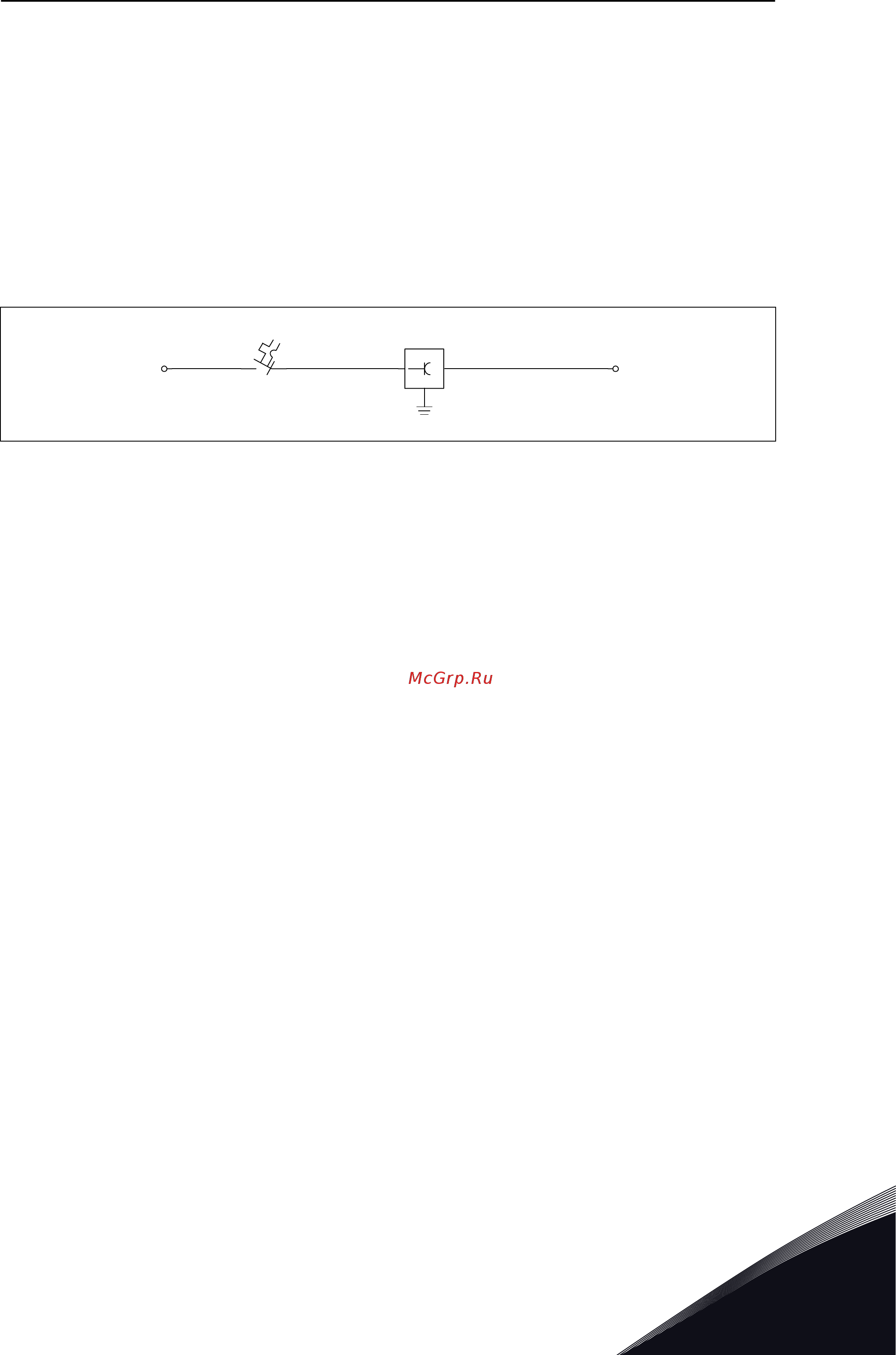

Рис. 21: Заказная розетка переменного тока
+CDLP: СИГНАЛЬНЫЕ ЛАМПЫ И КНОПКА СБРОСА
Это дополнительное оборудование включает сигнальные лампы для дверцы отсека
управления для индикации режимов преобразователя частоты: Готов, Работа и Отказ. На
дверце также расположена кнопка для функции сброса преобразователя частоты.
Сигнальная лампа Готов не поставляется при использовании дополнительной платы
OPT-F4.
Требования:
•
+CAPD Электропитание 24 В пост. тока
•
+CAPU клеммы вспомогательного питания перем. тока или +CAPT преобразователь
вспомогательного напряжения
+CTID: КЛЕММЫ ВНЕШНЕГО ВВОДА/ВЫВОДА
Это дополнительное оборудование включает 20 клемм управления привода (-XDW) для
отсека управления для вашего свободного использования.
Нет требований.
+CPS0: STO С КНОПКОЙ АВАРИЙНОГО ОСТАНОВА НА ДВЕРЦЕ
Это дополнительное оборудование обеспечивает функцию STO (Безопасное отключение
крутящего момента) с дополнительной платой OPT-BJ и кнопкой аварийного останова на
дверце отсека управления. Канал 1 STO и Канал 2 STO подсоединены к кнопке
аварийного останова. Функция STO соответствует категории аварийного останова 0. См.
руководство по эксплуатации дополнительной платы OPT-BJ, чтобы изучить нормативы и
сертифицированные функции безопасности.
Требования:
МОНТАЖ VACON · 37
