10 Если в одном разъеме используется несколько
кабелей, следите за тем, чтобы кабельные
наконечники располагались друг над другом.
•

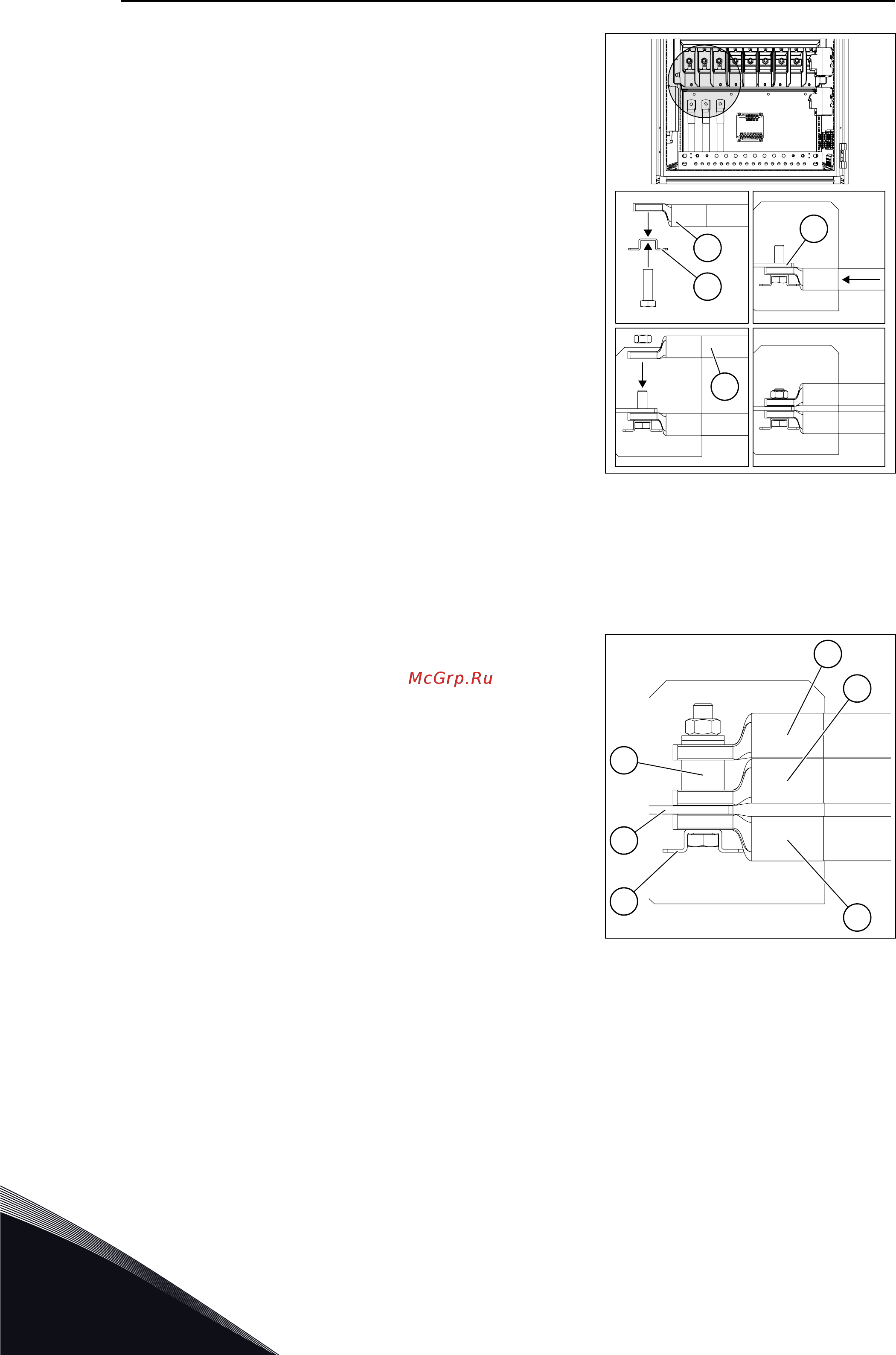

На рисунках изображено подключение в
MR10 и MR12.
•
Держатель болта разъема удерживает болт
на месте, когда вы вращаете гайку.
A
B
C
1. 2.
3.
4.
D
A. Держатель болта разъема
B. Первый кабельный
наконечник
C. Соединитель
D. Второй кабельный
наконечник
E
A
C
B
D
F
A. Держатель болта разъема
B. Первый кабельный
наконечник
C. Соединитель
D. Второй кабельный
наконечник
E. Втулка разъема
VACON · 76 СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ
