F. Третий кабельный
наконечник

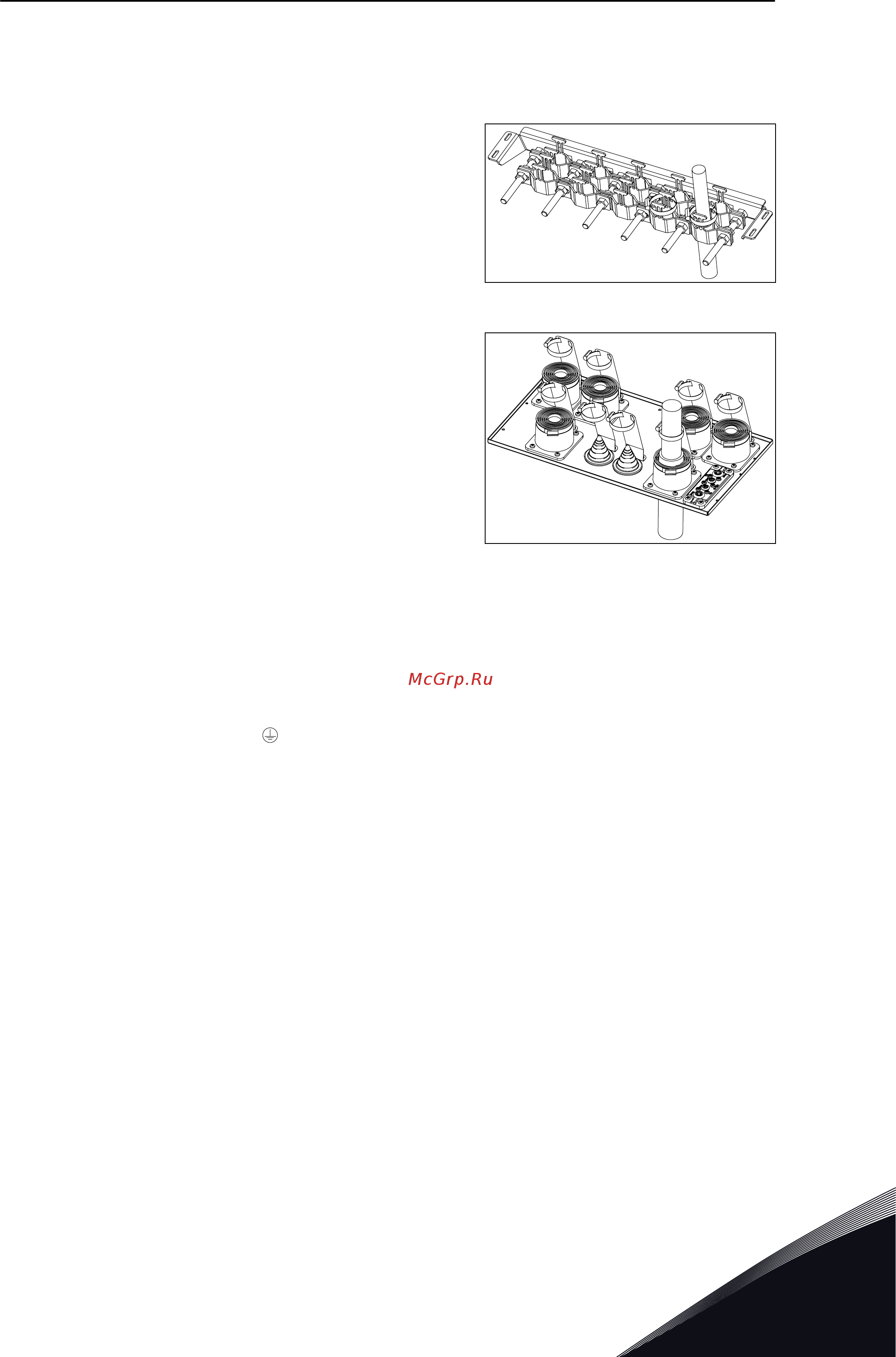

11 Зачистите экраны всех трех кабелей, чтобы
обеспечить их соединение по всей окружности
(360 градусов) с зажимами заземления экрана
кабеля.
IP21
IP54
12 Установите на место крышку клеммного отсека, а
затем крышку расширительной коробки.
13 Закройте дверцу шкафа.
14 Убедитесь в том, что провод заземления
подключен к двигателю и клеммам,
обозначенным символом
.
a)
Для обеспечения соответствия требованиям
стандарта EN61800-5-1 следуйте
инструкциям, указанным в главе 2.4
Заземление и защита от замыкания на землю.
СОЕДИНЕНИЯ КАБЕЛЕЙ ПИТАНИЯ VACON · 77
