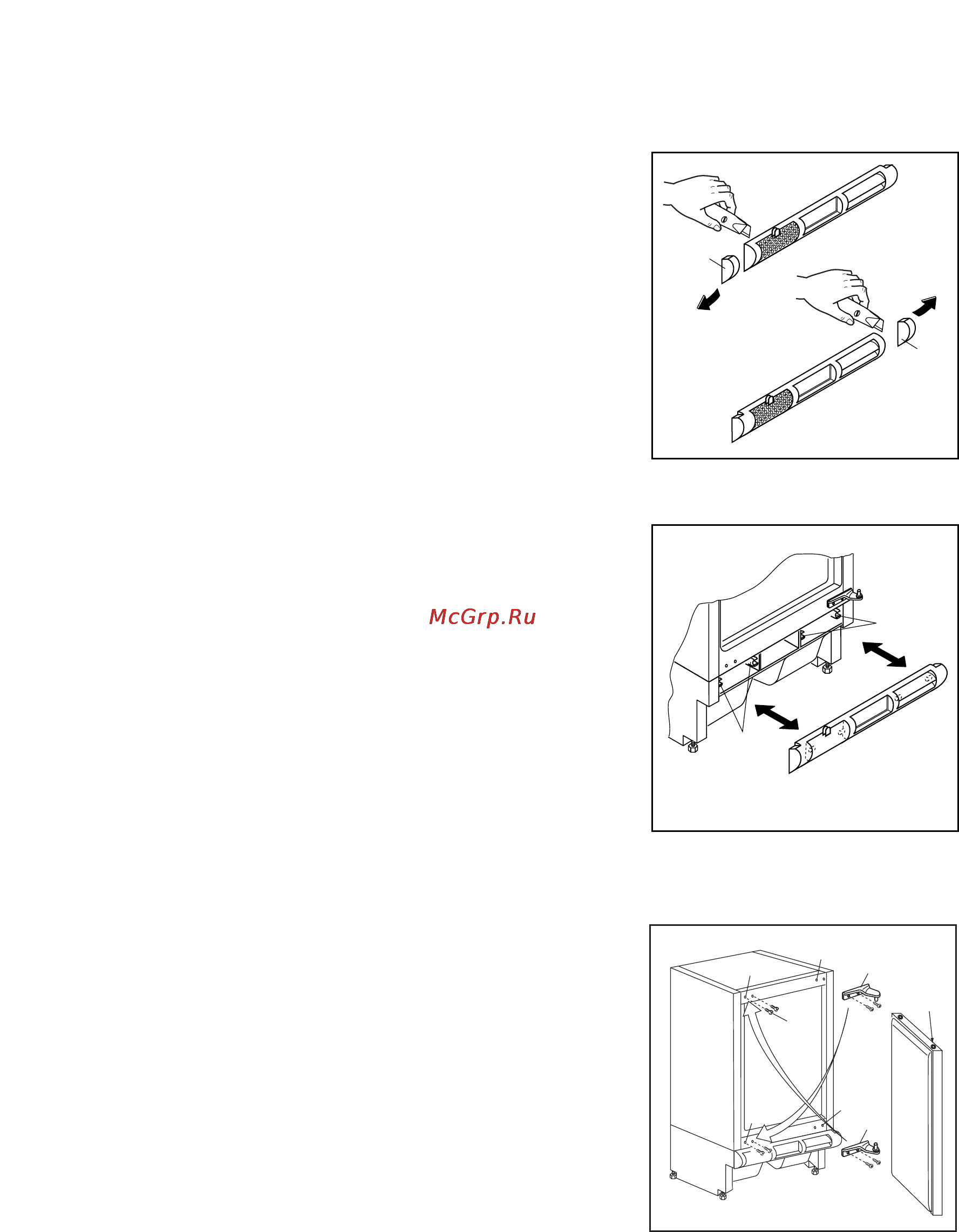

Préparation de la grille
Elever la grille de l'appareil en la tirant vers soi
avec les mains.
Ouverture de la porte à droite:
- enlevez le côté gauche (A) de la grille en le coupant
de l'arrière.
Ouverture porte à gauche:
- enlevez le côté droit (B) de la grille en le coupant de
l'arrière.
Procédez ensuite comme suit pour remettre la grille
sur l'appareil:
- glissez la grille à la base de l'appareil puis appuyer
sur les crochets (a) jusqu'au déclic.
Réversibilité de la porte
Avant chaque opération débrancher la prise du
câble d'alimentation de l'appareil.
Pour l'inversion opérer comme suit:
1. démonter la charnière supérieure (1) en soutenant
la porte pour qu'elle ne tombe pas;
2. démonter la charnière inférieure (2);
3. extraire les bouchons (3) des trous (F) et les
replecer dans les trous (F
1
) sur le côté opposé;
4. remonter la charnière supérieure (1 ) sur le côté
opposé, en bas (position A);
5. remonter la porte sur l'axe de la charnière (1) dans
la position A;
6. introduire l'axe de la charnière inférieure démontée
(2) dans le trou supérieur (G) de la porte, puis fixer
la charnière en haut dans la position B.
22
S.I.002
A
B
a
b
S.I.003
F
F
B
A
F
3
1
2
G
1
F
1
S.I.001
a
a
