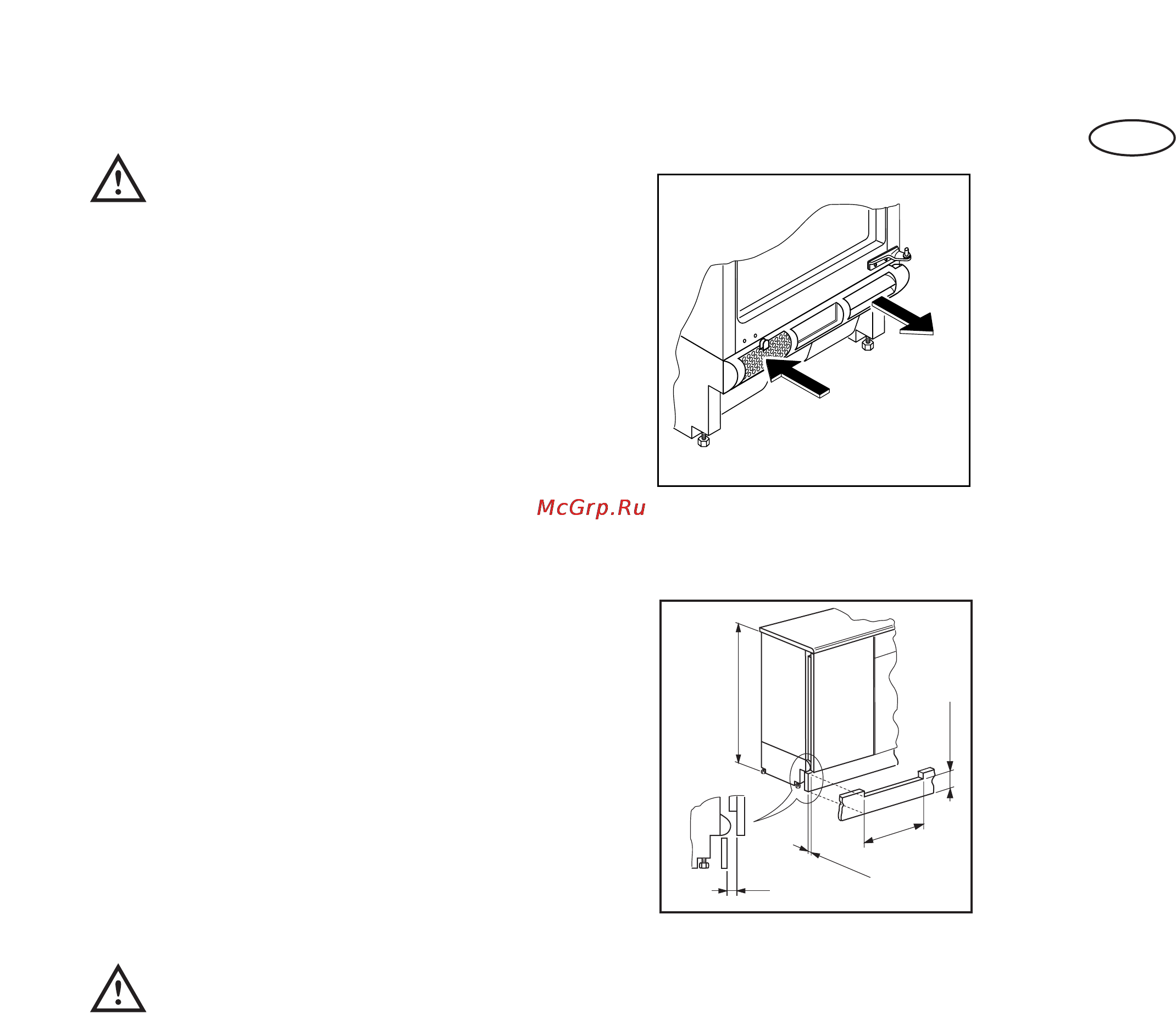

Montage de la plinthe
Important
Pour ne pas compromettre le bon fonctionnement
de l’appareil, il est necessaire d’utiliser la grille
d’aération originale.
■ Si l’encastrement de l’appareil correspond à une
mesure A=820 mm et une hauteur de la plinthe
d’une mesure a=100 mm, la plinthe peut être
montée telle qu’elle est, sans modification.
Il en sera de même dans le cas d’une mesure
B=870 mm et de hauteur de la plinthe d’une
mesure b=150 mm.
■ Si la hauteur de la plinthe est supérieure à a=100
mm, b=150 mm, la plinthe doit être découpée
jusqu’à la moitié de la zone couverte par l’appareil,
a=580 mm de largeur sur une hauteur restante de
a=100 mm, b=150 mm.
■ Fixez la plinthe au bloc cuisine.
Important
La plinthe doit être positionnée à une distance
minimum de 25 mm de la porte.
25
S.I.007
S.I.008
580
a = 100
b = 150
25 ÷ 80
A = 820
B = 870
25
