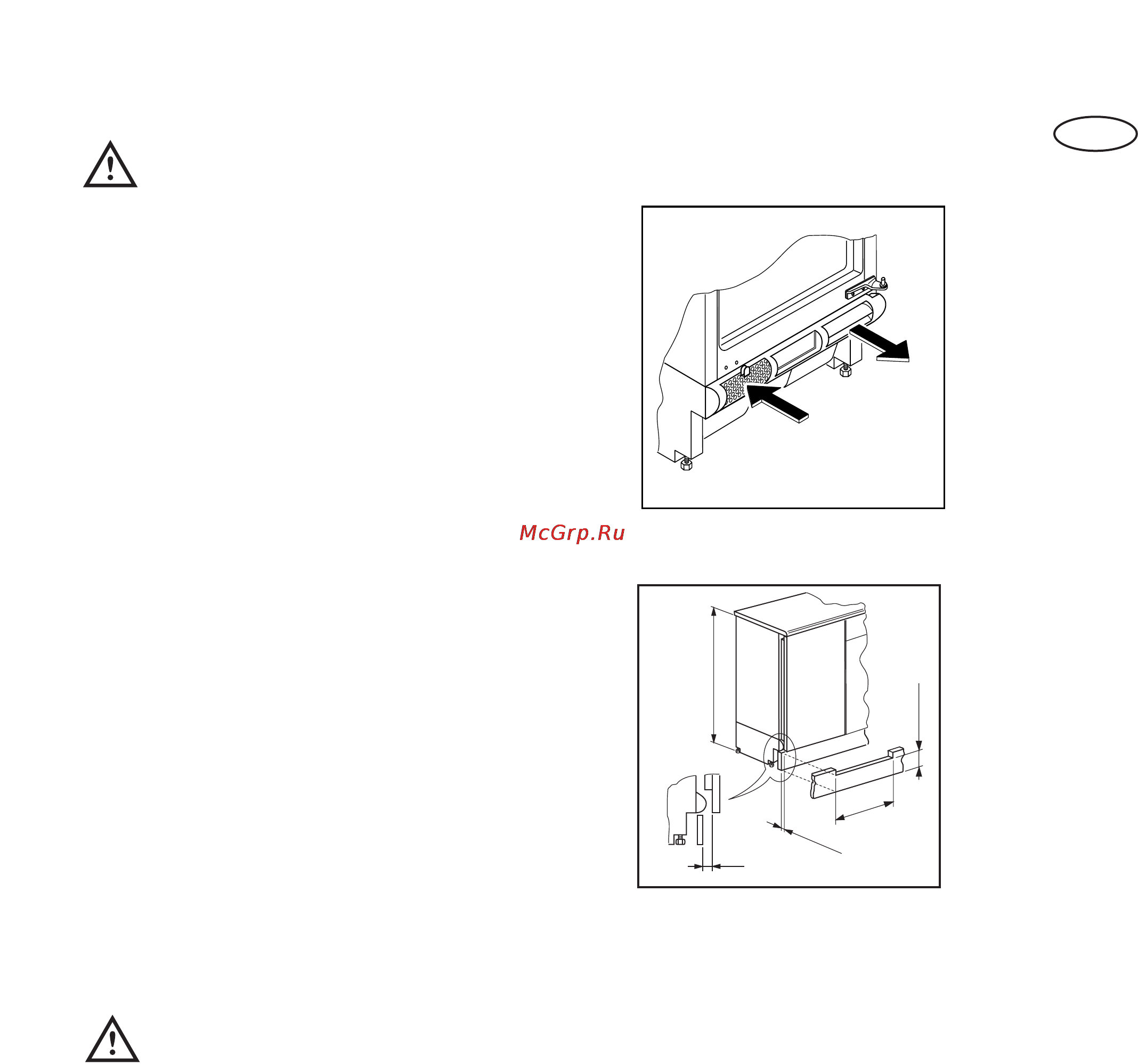

Montage van de sokkel
Belangrijk
Het originele ventilatierooster dient gebruikt te
worden opdat de functionaliteit van het apparaat
niet belemmerd wordt.
In geval van max. ruimte A = 820 mm en
sokkelhoogte a = 100 mm. kan de sokkel
zondermeer gemonteerd worden.
Dit is ook het geval indien de max. ruimte van de
hoogte B= 870 mm en de sokkelhoogte b= 150
mm. bedraagt.
Als de sokkelhoogte meer bedraagt dan a=100
mm, b=150 mm moet de sokkel totaan de helft van
de bedekte zone van het apparaat
afgesneden/afgezaagd worden, op een breedt van
580 mm op een overblijvende hoogte van
a=100mm, b=150 mm.
De sokkel aan de keuken bevestigen.
Belangrijk
De sokkel moet op een afstand van tenminste 25
mm van de deur geplaatst worden.
37
NL
S.I.007
S.I.008
580
a = 100
b = 150
25 ÷ 80
A = 820
B = 870
25
