Ethernet-коммутаторы MES5312, MES5316A, MES5324A, MES5332A
18
Ethernet-коммутаторы серий MES5312, MES5316A, MES5324A, MES5332A выполнены в метал-
лическом корпусе с возможностью установки в 19” каркас, высота корпуса 1U.
2.4.1 Внешний вид и описание передней панели устройства

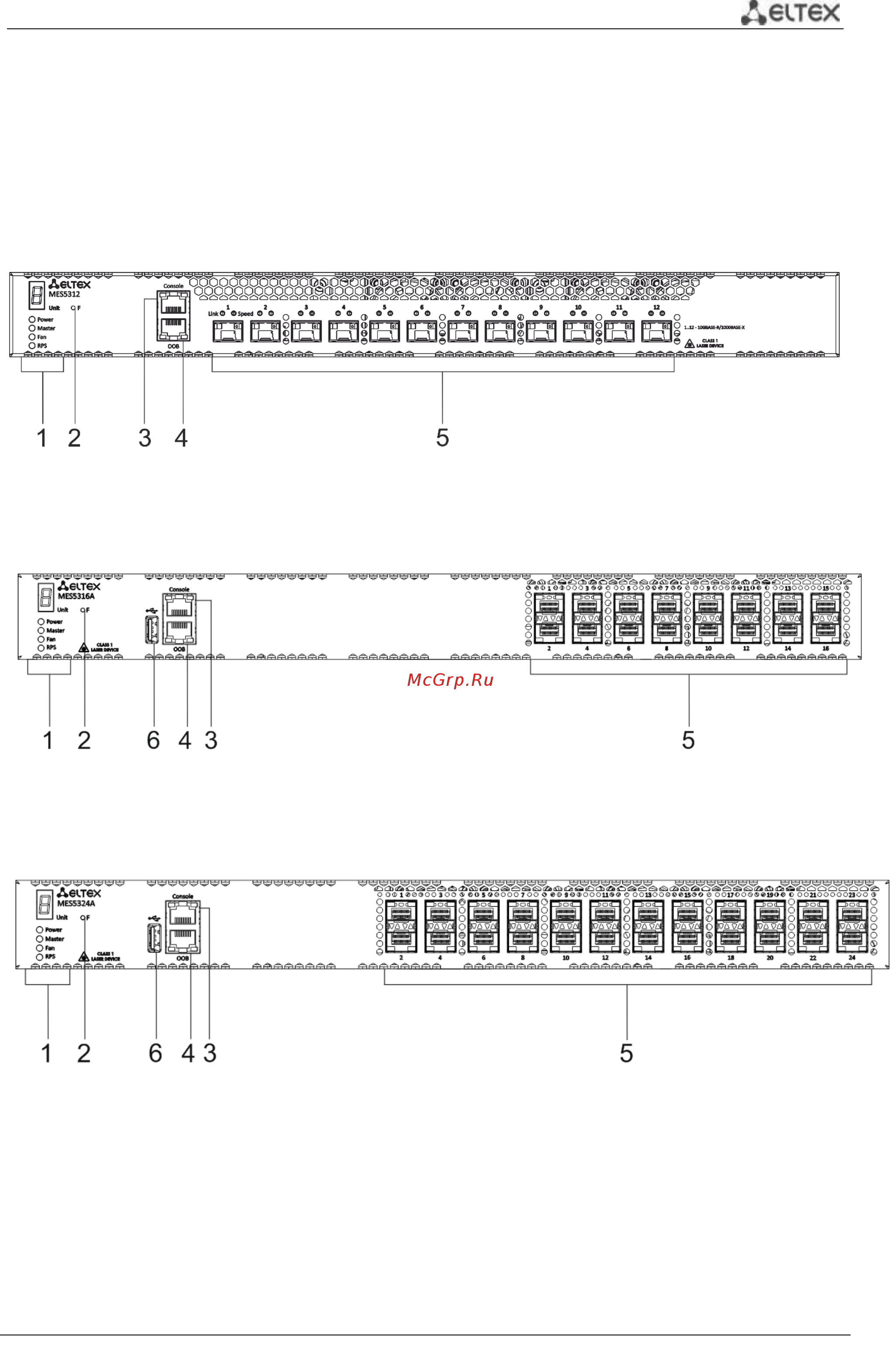

Внешний вид передней панели устройств серий MES5312 показан на рисунке 1.
Рисунок 1 – Передняя панель MES5312
Внешний вид передней панели устройств серий MES5316A показан на рисунке 2.
Рисунок 2 – Передняя панель MES5316А
Внешний вид передней панели устройств серий MES5324A показан на рисунке 3.
Рисунок 3 – Передняя панель MES5324А
Внешний вид передней панели устройств серий MES5332A показан на рисунке 4.
