Ethernet-коммутаторы MES5312, MES5316A, MES5324A, MES5332A
24
3 УСТАНОВКА И ПОДКЛЮЧЕНИЕ
В данном разделе описаны процедуры установки оборудования в стойку и подключения к пи-
тающей сети.
3.1 Крепление кронштейнов
В комплект поставки устройства входят кронштейны для установки в стойку и винты для креп-
ления кронштейнов к корпусу устройства. На кронштейнах расположены шесть крепежных отвер-
стий для разных вариантов крепления, что позволяет регулировать расстояние между передней па-

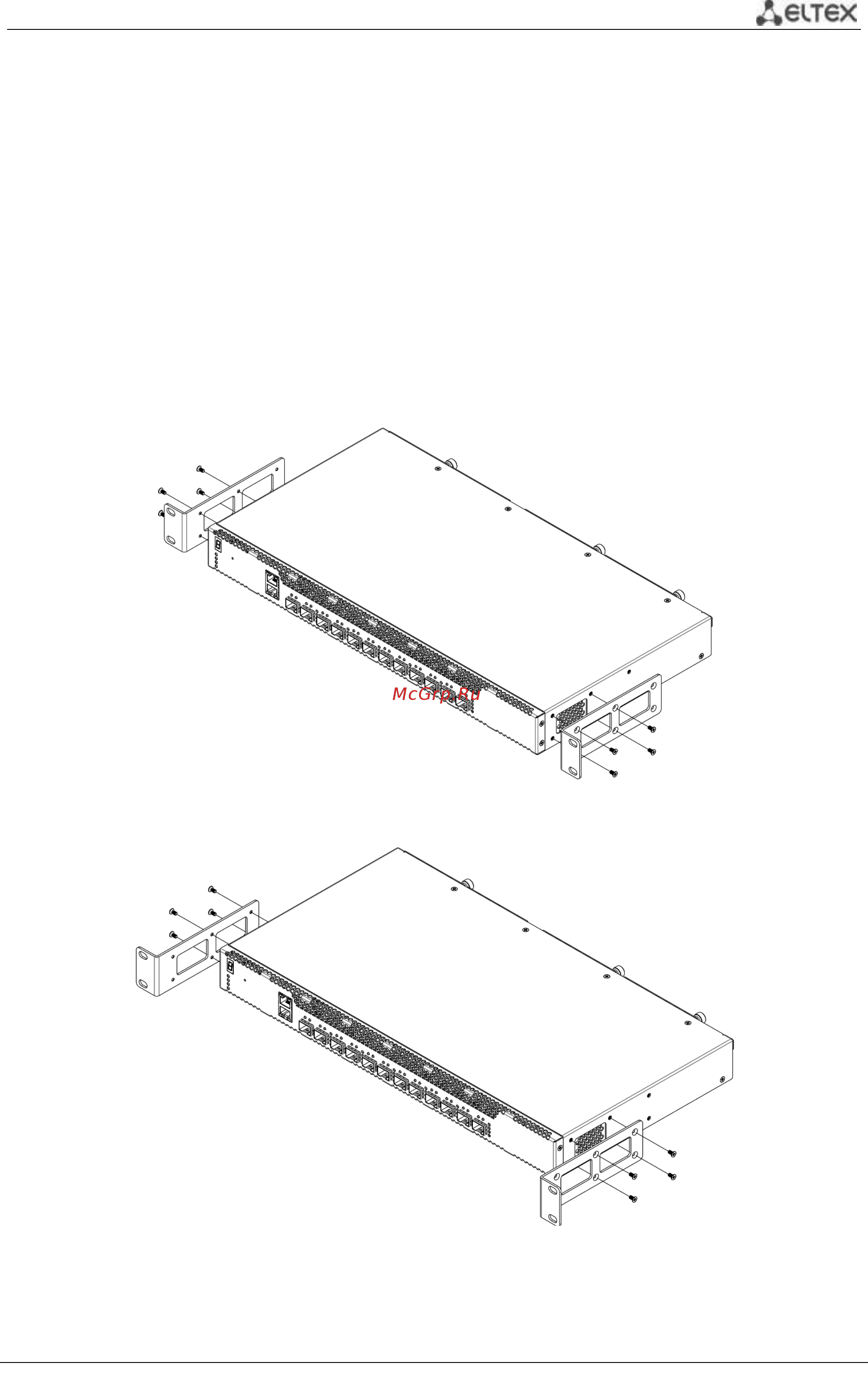

нелью и дверцей серверного шкафа (рисунки 13, 14). Для установки кронштейнов выберите один из
вариантов крепления:
Рисунок 13 – Вариант крепления кронштейнов №1
Рисунок 14 – Вариант крепления кронштейнов №2
1. Совместите выбранные четыре отверстия для винтов на кронштейне с такими же от-
верстиями на боковой панели устройства.
